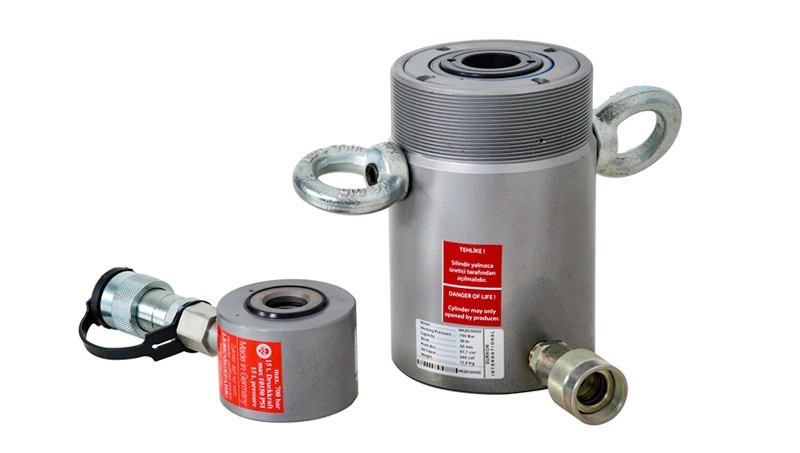

Surkon Hidrolik Krikolar

Delikli Piston Krikolar
Tek Etkili - Yay Dönüşlü
[ 10 – 100 Ton ]

Kapasite aralığı 10 ton - 100 ton
Strok seçeneği 15mm - 150mm
Tonaja göre delik çapı ø21 - ø80mm
Çalışma basıncı 700 bar maksimum
Tek etkili, yay dönüşlü hidrolik sistem
Çekme ve itme işlemlerini uygun yapı
Dikey veya yatay kullanıma uygun
Değiştirilebilir sertleştirilmiş kafa
Flanş montajina uygun gövde dişi
Vidalı birleştirme kaplin bağlantılı
Ağır çalışma şartlarına uygun tasarım
Her marka hidrolik pompaya uygun
Türkiyede yedek parça ve teknik destek

Kapasite	Strok	Kod	E. Alanı	Yağ Hacmi	Kapalı Boy	Dış Ç.	Delik Ç.	İç Ç.	Rot Ç.	Kaplin M.	Mil Çık.	Ağırlık
ton	mm	*	cm²	cm³	mm (A)	ømm (B)	ømm (C)	ømm (E)	ømm (F)	mm (H)	mm (K)	kg
12	25	HKZ010025	17.1	44	110	78	21	55	40	19	2	3.2
	40	HKZ010040		71	130							3.7
	80	HKZ010080		141	205							5.8
24	50	HKZ020050	34.5	173	170	100	27	75	55	23	3	7.9
	100	HKZ020100		346	240							11.0
	150	HKZ020150		518	300							13.6
33	50	HKZ030050	47.7	239	180	120	34	90	68	23	2	12.1
	100	HKZ030100		477	265							17.8
	150	HKZ030150		716	325							21.5
36	50	HKZ040050	51.2	257	185	125	38	95	73	24	2	13.6
36	100	HKZ040100	51.2	513	265	125	38	95	73	24	2	19.1
66	50	HKZ060050	94.2	471	215	175	56	130	95	31	3	31.0
	75	HKZ060075		707	255							36.4
	150	HKZ060150		1413	340							46.8
80	75	HKZ080075	113.1	848	260	200	73	150	115	35	3	47.3
	100	HKZ080100		1130	305							55.1
	150	HKZ080150		1696	355							63.5
104	50	HKZ100050	148.4	742	250	225	81	170	130	40	4	57.7
	100	HKZ100100		1484	320							72.5
	150	HKZ100150		2226	405							85.6
150	150	HKZ150150	235.5	3534	430	265	81	200	160	50	4	145.0

Delikli Piston ile Çok Amaçlı Kullanım

HKZ serisi delikli piston silindirler ağır ve hafif sanayi uygulamalarında çekme ve itme kuvvetinin dikey, yatay, alt, üst şekilde uygulanabildiği krikolardır. Bu krikolarda piston boydan boya deliktir. Çektirme işleminde saplama bu delikten geçer. Somun ile sabitlenen saplama, piston kursunun ilerlemesiyle birlikte bağlı olduğu malzemeyi çeker. Delikli piston krikolar yük taşıyıcı dolu başlık kullanılarak tek etkili standart krikolar gibi kaldırma işlemlerinde de kullanılabilir.

delikli-hidrolik-silindirler-hkz-serisi-17

Delikli Krikoda Optimum Ölçüler

Surkon delikli piston krikolar ağır sanayinin ihtiyaçları dikkate alınarak en optimum ölçülerde üretilmiştir. Bu özellik sayesinde kullanım alanı genişler. Kullanıcılara daha fazla seçenek sunar. Her türlü kullanıma uygun hale gelir. Bu krikolarda piston içindeki delik çapı önem taşır. Bu delik çapı uygulanmak istenen kuvvet ile doğru orantılıdır. Tonaj arttıkça delik çapı da artar

Tonaj, Strok ve Delik Çapı Seçenekleri

HKZ serisi 12 ton ile 165 ton arasında 8 farklı tonaj seçeneğine sahiptir. Her farklı tonaj grubunda ise 25 - 150 mm aralığında (strok) kurs boyu seçenekleri bulunur. Krikoların delik çapları kapasiteye göre değişir. En küçük krikonun delik çapı 21mm den başlar 27, 34, 38, 56, 73 ve 81 mm olarak devam eder. HKZ serisi hidrolik çektirme krikoları 700 bar çalışma basıncında yay dönüşlü olarak üretilmişlerdir. Piston, basınç düştüğünde kriko içindeki yay sayesinde kendiliğinden krikonun gövdesine çekilir. Bu yapı kullanımı son derece kolaylaştırır.

delikli-hidrolik-silindirler-hkz-serisi-20

Çektirme Uygulamaları

HKZ serisi delikli piston krikolar her türlü hidrolik çektirme, bulon ve halat gerdirme işlemleri için ideal çözümler sunar. Delik çapları, kapalı boy ve ağırlıklar müşteri ihtiyaçlarına göre tasarlanmıştır. Surkon delikli piston hidrolik krikolar konusunda uzun yılların deneyimi ile en uygun ölçüleri standart hale getirmiştir. Bu krikolar, iş makinesi tamir servisleri, saplama gerdirme veya çekme işlemi yapan atölyeler ve bulon çekme test işlemi yapan işletmeler için vazgeçilmez bir ekipmandır.

delikli-hidrolik-silindirler-hkz-serisi-14

Hidrolik Pompa Seçeneği

Delikli piston krikolar el pompası, ayak pompası, hava tahrikli ayak pompası veya elektrikli hidrolik güç ünitesi ile çalıştırılırlar. Güç kaynağının seçimi kullanım sıklığı ve krikonun tonajı gibi faktörlere yapılır. Bütün krikolar el pompası ile çalıştırılabilirler. El veya ayak pompası en ekonomik ve etkin çözümdür. Surkon programında bulunan WH serisi el pompaları yağ ihtiyacına göre seçilebilir.

Yoğun ve yüksek tonajlı krikolarda hava tahrikli hidrolik pompa veya elektrikli hidrolik güç ünitesi seçilebilir. Hidropnömatik pompa ve elektrikli güç ünitesi işlemlerin daha hızlı yapılmasını sağlar.

delikli-hidrolik-silindirler-hkz-serisi-13

Garanti Hizmetleri

HKZ serisi silindirler yüksek kalite ıslahlı dolu çelik malzemeden üretilmiştir. Bu krikolar yatay veya açılı çalıştırılmadıkları sürece herhangi bir arıza vermezler.

Ancak buna rağmen arızalanma durumunda garanti ve yedek parça hizmetleri Surkon tarafından verilmektedir. Hasar gören veya imalattan kaynaklanabilecek arızalar için servis süresi 24 saattir. İşin aciliyet durumuna göre yedek kriko verilerek müşteri memnuniyeti sağlanmaktadır. HKZ hidrolik silindirler 2 yıl Surkon garantisi altındadır.
