Surkon Hidrolik Krikolar

Çok Amaçlı Hidrolik Krikolar
Tek Etkili - Yay Dönüşlü
[ 10 – 150 Ton ]

Kapasite aralığı 5 ton – 150 ton
Strok seçeneği 50mm – 150mm
700 bar maks. çalışma basıncı
Tek etkili yay dönüşlü tasarım
Islahlı çelikten tek parça gövde
Dik veya yatay çalışma özelliği
Çok amaçlı kullanıma uygun
Küçük hacim yüksek kapasite
Krom kaplamalı piston ve gövde
Yağ girişi 3/8” NPT vidalı kaplin
Korozyona karşı maks. koruma
Yerli tasarım yerli üretim
Teknik desteği Surkon karşılar

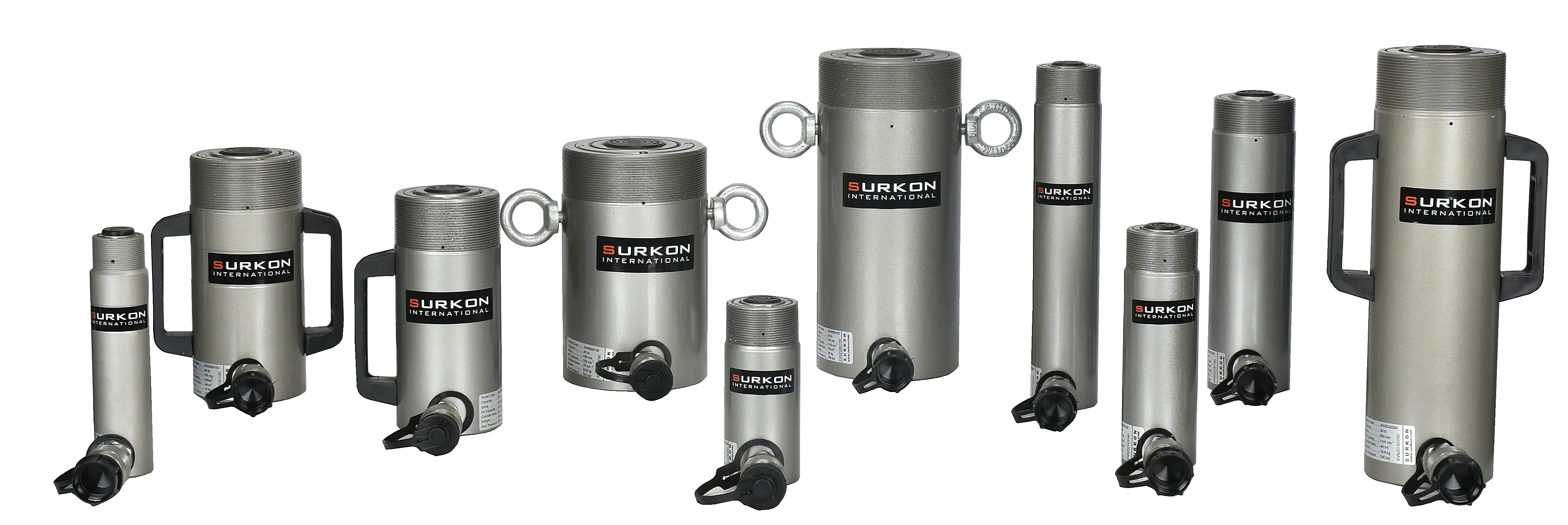

EWZ serisi Surkon’un tek etkili yay dönüşlü hidrolik krikolarını tanımlar. Bu krikolar çok geniş kullanım alanına sahip olduğu için çok amaçlı hidrolik krikolar olarak adlandırılır. Surkon EWZ serisi hidrolik krikolar 5 ton ile 150 ton kapasite aralığında 50 mm – 100 mm -150 mm ve 200 mm strok boylarında sunulur

Kapasite	Strok	Kod	Etki Alanı	Yağ Hacmi	Kapalı Boy	Dış Çap	Rot Çapı	İç Çap	Kaplin Mesafesi	Alt Delik M.	Ağırlık
ton	mm	*	cm2	cm3	mm (A)	ø mm (B)	ø mm (C)	ø mm (D)	mm (H)	mm (T)	kg
5	50	EWZ005050	7.1	52	135	42	25	30	19	28	1.2
	100	EWZ005100		98	195						1.7
	150	EWZ005150		142	245						2.2
	200	EWZ005200		186	295						2.5
10	50	EWZ010050	15.9	113	145	60	36	45	19	39	2.6
	75	EWZ010075		162	170						3.0
	100	EWZ010100		211	195						3.3
	150	EWZ010150		314	255						4.3
	200	EWZ010200		412	305						5.2
15	50	EWZ015050	23.7	145	135	75	45	55	22	58	3.9
	100	EWZ015100		290	195				22	58	5.5
	150	EWZ015150		430	270				28	42	7.6
20	50	EWZ020050	33.2	229	145	90	55	65	20	65	6.1
	100	EWZ020100		432	205					65	8.5
	150	EWZ020150		640	265					56	10.9
	200	EWZ020200		849	325					56	13.4
30	50	EWZ030050	44.2	306	160	100	60	75	27	70	8.1
	100	EWZ030100		440	220						10.9
	150	EWZ030150		660	280						13.8
	200	EWZ030200		1141	340						16.6
50	50	EWZ050050	78.5	506	160	135	80	100	28	110	15.3
	100	EWZ050100		974	220						20.5
	150	EWZ050150		1454	300						27.9
	200	EWZ050200		1909	350						32.2
80	50	EWZ080050	113	789	180	160	100	120	32	125	24.3
	100	EWZ080100		1481	240						31.8
	150	EWZ080150		2195	310						40.9
108	50	EWZ100050	153.9	1102	195	185	120	140	37	150	35.1
	100	EWZ100100		2007	250						44.4
	150	EWZ100150		2969	315						56.0
159	40	EWZ150050	226.9	1580	160	225	150	170	47	180	45.0
	100	EWZ150100		3076	275						74.5
	150	EWZ150150		4406	335						90.3

Çok amaçlı kullanım

EWZ serisi hidrolik silindirler çok amaçlı olarak kullanılmak üzere tasarlanmış hidrolik kriko sistemleridir. Bu krikolar hem yatay hem dikey olmak üzere her türlü çalışabilirler. Silindirlerin üst kısmına ve piston miline diş çekilmiş olması sayesinde pres uygulamaları başta olmak üzere kaldırma ve ittirme haricinde de pek çok alanda kullanılabilir. Krikoların tabanında ayrıca sabitleme yuvaları bulunur. Krikolar bu yuvalardan herhangi bir yere sabitlenerek de çalıştırılabilir.
EWZ silindirlerin kullanımını kolaylaştıracak, kapsamını genişletecek pek çok ataçman da bulunur.
Senkron kaldırma sistemleri genel olarak bu tür silindirlerle yapılmaktadır. Aynı anda pek çok kriko kullanılarak geniş platformların kaldırılması ve tartılması işlemleri de bu ürünlerle yapılabilir.

tek-etkili-yay-donuslu-etkili-silindir-06_2

Değiştirilebilir sertleştirilmiş taşıyıcı kafa

Bütün EWZ krikolar, sertleştirilmiş değiştirilebilir yük taşıyıcı kafalar ile donatılmıştır. Pistona vidalanan bu kafalar sayesinde yük altındaki piston herhangi bir hasar görmez. Taşıyıcı kafalar uygulanan ısıl işlem sayesinde kolay kolay hasar görmezler. Hasar görmesi durumunda söz konusu kafalar yedek parça olarak temin edilebilir.

tek-etkili-yay-donuslu-etkili-silindir-01

Uygulama alanları

EWZ serisi silindirler çok amaçlı kullanılabilen krikolardır. Endüstri, inşaat, gemicilik, maden gibi pek çok alanda kullanılabilecek şekilde tasarlanmışlardır. EWZ krikolar yüksek basınç çalışan hidrolik pres uygulamaları için ideal ürünlerdir. Krikonun üst gövdesinin dıştan dişli olması pres ve pres benzeri uygulamalar için düşünülmüştür.

Kriko seti uygulaması

EWZ silindirlerde, çok farklı kombinasyonlarda kriko setleri oluşturulabilir. Kriko seti oluşturulurken dikkat edilecek olan en önemli husus kullanılacak olan el pompası ile hidrolik silindirin yağ hacimleri bakımında uyum içinde olmasıdır. Yüksek tonaj yüksek stroklu silindirlerin yağ ihtiyacı daha fazladır. Bu nedenle yağ tankı büyük olan pompaların tercih edilmesi gerekir. Tonajı düşük, stroku kısa olan hidrolik krikolar daha az yağa ihtiyaç duyduklarından küçük yağ tankı olan el pompaları seçilebilir. Yağ ihtiyacına gör tek hızlı veya çift hızlı pompalar arasında da seçim yapılabilir. Tek hızlı pompaların yağ debileri düşüktür. O nedenle yalnızca düşük tonajlı krikolar için tercih edilmelidir. Tek hızlı pompalar yassı silindirler için uygundur.

tek-etkili-yay-donuslu-etkili-silindir-02

Özel ataçmanlar

EWZ serisi silindirler çok amaçlı kullanılabilen krikolardır. Endüstri, inşaat, gemicilik, maden gibi pek çok alanda kullanılabilecek şekilde tasarlanmışlardır. EWZ krikolar yüksek basinç çalışan hidrolik pres uygulamaları için ideal ürünlerdir. Krikonun üst gövdesinin dıştan dişli olması press ve pres benzeri uygulamalar için düşünülmüştür.

Garanti hizmetleri

EWZ serisi silindirler, ağır iş şartları düşünülerek tasarlanmış ürünlerdir. Yüksek kalite ıslahlı dolu çelik malzemeden üretilen bu krikolar yatay veya açılı çalıştırılmadıkları sürece herhangi bir arıza vermezler.
Ancak buna rağmen arızalanma durumunda garanti ve yedek parça hizmetleri Surkon tarafından verilmektedir. Hasar gören veya imalattan kaynaklanabilecek arızalar için servis süresi 24 saattir. İşin aciliyet durumuna göre yedek kriko verilerek müşteri memnuniyeti sağlanmaktadır. EWZ hidrolik silindirler 2 yıl Surkon garantisi altındadır.
