Tork Anahtarı Aksesuarları

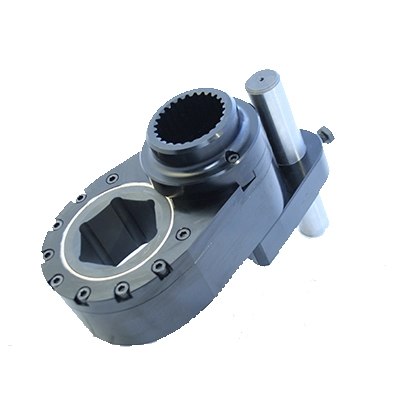

Yandan Tahrik Dişli Kutusu
Elektrikli - Akülü - Havalı
[1.500 – 4.000 N.m]
- Kapasite aralığı 1500 – 4000 N.m
- 1” ve 1.1/2” kare sürücülü 3 model
- SAT-40 1.500 N.m, 36-60 mm 1”
- SAT-60 3.000 N.m, 55-70 mm 1”-1.½”
- SAT-90 4.000 N.m, 60-90 mm 1”-1.½”
- Elektrikli, akülü ve havalı tork ile kullanım
- Dar bölgelerde torklamaya uygun yapı
- Aluminyum malzemeden mamül, hafif
- Hem Sıkma veya sökme için kullanılır
- Eşanjör bakım onarımı için ideal yapı
- Menşeyi Almanya, marka Juwel GmbH
- Servis hizmetleri Surkon tarafından sağlanır
Dar Bölgeler İçin Yandan Tahrik Kutusu
Juwel SAT serisi yandan tahrik dişli kutusu dar bölgelerdeki veya uzun saplamalı somunların sıkılması ve sökülmesi için tasarlanmıştır. Yandan tahrik dişli kutusu, “offset drive” kasetli tork anahtarı fonksiyonlarına sahiptir. Hızlı torklama işlemleri için tercih edilir.
Juwel Elektrikli – Akülü Havalı Cihazlarla Kullanım
SAT yandan tahrik dişli kutusu Juwel elektrikli, havalı ve akülü tork anahtarlarıyla kullanılır. Cihazın tahrik yuvasına özel frezeli dişler işlenmiştir ve bu dişler yanlızca Juwel cihazlarına uyumludur. Maksimum kapasite 4000 N.m maksimum anahtar ağız ölçüsü 90mm dir. Yandan tahrik şanzımanında kasetli tork anahtarlarında olduğu gibi kaset düşürücü burçlar ile kullanılabilir.
| Tanım | Birim | SAT-40 | SAT-60 | SAT-90 |
| Kapasite | Nm | 2.500 | 3.000 | 4.000 |
| Kare Sürücü [ A1 ] | inç" | 1" | 1" - 1,5" | 1“-1,5" |
| Anahtar Ağzı [A2 ] | mm | SW 60-36 | SW 70-55 | SW 90-60 |
| Ağırlık | kg | 5 | 7 | 10 |
| B1 | mm | 40 | 55 | 60 |
| B2 | mm | 77 | 97 | 95 |
| B3 | mm | 90 | 125 | 125 |
| B4 | mm | 150 | 160 | 200 |
| L1 | mm | 170 | 170 | 230 |
| L2 | mm | 85 | 100 | 140 |
| R1 | mm | 60 | 65 | 85 |
| R2 | mm | 50 | 48 | 65 |
| R3 | mm | 25 | 30 | 35 |
Yandan Tahrik Dişli Kutusu Nasıl Çalışır?
Dişli kutusu birbirini çeviren iki ana çark dişliden oluşur. Elektriki, havalı veya akülü tork anahtarlarıyla tahrik edilen çark dişlisi altıgen anahtar ağzı ölçüsündeki diğer çark dişlisini çevirir. Böylece tork makinalarının sığmadıkları bölgelere ya da ısı eşanjörü gibi uzun saplamalı bağlantıların sıkılması veya sökülmesi işlemleri hızlı bir şekilde gerçekleştirilir. Yandan tahrik dişli kutuları müşteri uygulamasına özel olarak üretilir.
Dokümanlar
- SAT - Product - Datasheet
