Sıfır Boşluk Flanş Ayırıcılar

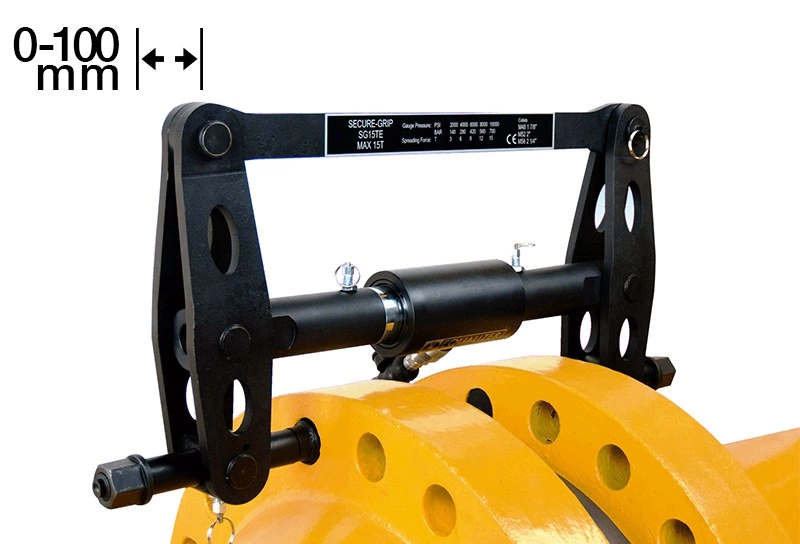

SG15TE 15 Ton Kapasiteli Hidrolik Flanş Ayırıcı

Equalizer sıfır boşluk gripli tutuculu hidrolik flanş ayırıcı, saplama deliklerinden flanşları kavrayarak ayırma yapar. Bu tür flanşlarda yüzeyde herhangi bir boşluk yoktur. Bu nedenle 6 mm boşluktan başlayarak ayırma yapan standart flanş ayırıcılar bu flanşlarda kullanılamaz. Ayrıca flanş sızdırmazlık yüzeylerinde herhangi bir yaralanma hasar, olmasının kabul edilemediği durumlarda grip tutuculu flanş ayırıcılar ideal ekipmanlardır.

SG15TE hidrolik flanş ayırıcı 700 bar hidrolik el pompası ile çalışır ve 15 ton çekme-ayırma kuvveti üretir. Bu flanş ayırıcı ekipman 47.5 mm ile 62 mm M48, M52 ve M56 saplama deliği bulunan flanş plakaları için tasarlanmış üstün özellikli bir ekipmandır. Saplama delikleri bu değerlerin altında veya üstünde ise ilgili diğer ekipmanın seçilmesi gerekir.

Nasıl Çalışır?

Standart flanş ayırıcı ekipmanlar en az 2 ve 6 mm flanş arası boşluktan itibaren ayırma işlemini başlatabilir. Zira ayırcının en uç noktasındaki kalınlık 2 veya 6 mm’dir. Flanş plakaları arasında hiçbir boşluğun olmadığı bağlantılarda SG serisi grip tutuculu flanş ayırıcılar olmazsa olmaz ekipmanlardır.

Gripli tutuculu ayırıcılar flanş plakalarını saplamalarının yuvalarından kavradıktan sonra ayırma kuvveti uygular. Saplama çapına uygun üç parçalı gripler genişleyerek saplama yuvasına tutunur. Gripler saplama yuvasına gerdirilerek sabitlendikten sonra ayırma işlemi başlatılır. SG15TE hidrolik flanş ayırma seti içinde M48, M52 ve M56 saplama ölçülerinde üç takım grip standart olarak bulunur.

Sıfır boşluk flanş bağlantıları genel olarak denizaltı doğalgaz ve petrol aktarım hatlarında kullanılır. Bu nedenle flanş birleşim noktalarında boşluk bulunmaması gerekir. Buhar ve suyun bulunduğu bazı yer yüzü flanş bağlantılarında da sıfır boşluklu flanş bağlantısı uygulanmaktadır.

Sevkiyat içeriği:

• 1 x SG15TE hidrolik flanş ayırıcı
• 1 x 700 bar hidrolik el pompası
• 1 x 700 bar 2 m hidrolik hortum
• 1 X Mekanik kumpas
• 1 x Güvenlik takozu
• 2 x M48 grip tutucu
• 2 x M52 grip tutucu
• 2 x M56 grip tutucu
• 1 x ½” kare sürücülü anahtar
• 1 x Kullanım kılavuzu

 Cihaz ağırlığı 26 kg. Çanta ile birlikte ağırlık 45 kg.
 Sünger korumalı alüminyum çanta içinde sevk edilir.
 Çanta ebatları: 890 x 570 x 165 mm
