HS-Technik
HST TorqueBee Shut-Off
ECO Serisi Tork Anahtarı
[2.0 - 120 N.m ≤±4%]
- Torklama hassasiyeti ≤± %4,5
- Tork sensörü ile ölçüm yapar
- Proses kontrol teknolojisi
- OK – NOK uyarısı
- Cihaz tork erişiminde durur. Shut-Off
- Wi-Fi ve Barcode seçenekleri
- Pistol tip tork aralığı 2,0-14 Nm
- Düz tip tork aralığı 2,0-14 Nm
- Açılı tip tork aralığı 5,0-120 Nm
- 5 programlama parametresi
- Tork, Açı, Devir, Akım, Zaman
- Teknik destek Surkon tarafından sağlanır
Tabanca Tip Shut-Off Tork Cihazı HST ECO Serisi
Model | Tork Aralığı | Yüksüz Hız | Kare Sürücü | Ebatlar (ExBxY) | Ağırlık |
# | Nm | d/d | inch | mm | kg |
TBPECO-12* | 2.0 - 14.0 | 20 - 530 | 1/4" | 72 x 230 x 211 | 1,15 |
Sensör Kontrollü Shut-Off Tork Cihazı ECO Serisi
HST TorqueBee ECO serisi tork cihazları tork sensörü ile donatılmıştır. Tork sensörü belirlenen tork değerine ulaştığında cihazı durdur. Uygulanan tork belirlenen tolerans aralığında ise, işlem OK işareti ile damgalanır. Herhangi bir sapma var ise bu kez cihaz titreşim yaratır ve NOK (not okey) uyarısı verir.
Barkod ve WIFI Özelliği
HST SOP- ECO ve EC cihazları kablosuz iletişim ve barcod okuyucu özelliği ile donatılabilir. Bu özellikler opsiyonel olarak sunulur. İhtiyaç duymayanlar cihazı bu özellikler olmadan sipariş verebilirler. Wifi özelliği cihazların BTC kontrol cihazlarıyla iletişim kurarak fabrikanın sistemindeki PLC sistemine entegre olur. Endüstri 4.0 teknolojisinin fabrikada uygulanmasına olanak sağlar. Barkod okuyucusu ise, cihazların barkod üzerinden, önceden kayıt edilen programlara hızlı geçiş yapmasını sağlar. Aynı operasyonda farklı tork değerleri uygulanması durumunda cihazı uygun programlamaya almak için barkod okutulur.
![01-tork-cihazi-ekran](https://surkon.com.tr/uploads/01-tork-ekipmanlar/hst/sop/banner/01-tork-cihazi-ekran.webp)
![02-led-isik](https://surkon.com.tr/uploads/01-tork-ekipmanlar/hst/sop/banner/02-led-isik.webp)
![04-titresim-mesaji](https://surkon.com.tr/uploads/01-tork-ekipmanlar/hst/sop/banner/04-titresim-mesaji.webp)
![03-pil-omru](https://surkon.com.tr/uploads/01-tork-ekipmanlar/hst/sop/banner/03-pil-omru.webp)
![05-barkot-teknolojisi](https://surkon.com.tr/uploads/01-tork-ekipmanlar/hst/sop/banner/05-barkot-teknolojisi.webp)
![06-yazilim](https://surkon.com.tr/uploads/01-tork-ekipmanlar/hst/sop/banner/06-yazilim.webp)
Açılı Tip Shut-Off Tork Cihazı HST ECO Serisi
Model | Tork Aralığı | Yüksüz Hız | Kare Sürücü | Ebatlar (ExBxY) | Ağırlık |
# | Nm | d/d | inch | mm | kg |
TBAECO-12*-3 | 5.0 - 12.0 | 20 - 480 | 3/8'' | 463 x 72 x 94 | 1,45 |
TBAECO-20*-3 | 5,0 - 20,0 | 15 - 340 | 3/8'' | 452 x 72 x 94 | 1,45 |
TBAECO-30*-3 | 10,0 - 30,0 | 10 - 200 | 3/8'' | 530 x 72 x 94 | 2,25 |
TBAECO-55*-3(5) | 20,0 - 55,0 | 5 - 120 | 3/8'' | 586 x 72 x 94 | 2,67 |
TBAECO-85*-5 | 30,0 - 85,0 | 4 - 80 | 1/2'' | 630 x 72 x 94 | 3 |
TBAECO*-120-5 | 35,0 - 120,0 | 3 - 70 | 1/2'' | 647 x 72 x 94 | 3,4 |
Tork Senaryoları Programlama
HST-Technik geliştirdiği ileri teknoloji ile hassas sıkma işlemleri için uygun yapıdadır. Sıkma işlemleri 5 farklı programlama parametresine göre detaylandırılabilir. Programlama, Tork -Açı – Devir – Akım – Zaman parametrelerine göre planlanabilir.
Torklama senaryosu arka arkaya, tork- açı -devir parametreleriyle 6 kademede planlanabilir. Bu işlem tetik basılı olduğu sürece kesintisiz devam eder ve OK veya NOK olarak sonlanır. İşlem bitene kadar tetiğin bırakılmaması gerekir.
Prosess Kontrolu OK - NOK
HST tork cihazları yüz (100) farklı vidalama stratejisiyle programlanabilir. HST Tool Manager programı ile gerçekleştirilen bu programlama kapsamında belirlenen limitlerin altı ve üstünde gerçekleşen işlemler NOK (Not Okey) olarak damgalanır. Yeşil renkte görüntülenen OK damgası öngörülen limitler dahilinde gerçekleşen vidalama işlemlerini ifade eder. Cihaz hedeflenen Nm’ye ulaştığında OK uyarısı verir ve yeşil Led ile işlemi onaylayarak sonlandırır. Hedeflenen Nm değerine ulaşılmazsa cihaz titreşim vererek kullanıcıyı uyarır ve NOK uyarısı ile işlemi durdurur. Bir sonraki işleme geçilmesine izin vermez
Düz Tip Shut-Off Tork Cihazı HST ECO Serisi
Model | Tork Aralığı | Yüksüz Hız | Kare Sürücü | Ebatlar (ExBxY) | Ağırlık |
# | Nm | d/d | inch | mm | kg |
TBSECO-12* | 2.0 - 14.0 | 20 - 530 | 1/4" | 72 x 410 x 94 | 1,22 |
Akıllı Batarya Yönetimi
HST tork cihazları akıllı batarya yönetim yazılımı ile donatılmıştır. Bu yazılım sayesinde enerji tüketimi kontrol altına alınır ve bataryanın işlem süresi uzatılır. Enerji durumu LED ekranda görüntülenir. Akıllı bataya yönetim yazılımı LI-ION bataryayı derin boşalmaya karşı korur. Akünün kapasitesini anlık olarak gösterir.
HST tork ve perçin ekipmanları için iki farklı kapasitede şarz edilebilir batarya düşünülmüştür. 2.5 Ah ve 5.0 Ah olarak sunulan bu bataryalar opsiyoneldir. Cihaz fiyatına dahil değildir. Bataryalar ve hızlı şarj cihazı ayrıca teklif edilir.
Tork İşlemlerinin Analiz Edilmesi
HST cihazları 150.000 (yüz elli bin) işlem kapasitesine sahiptir. 150 bin torklama işlemi anlık olarak cihazın hafızasında depolanır. Bu veriler cihaz üzerinden mini USB ile bilgisayara aktarılabilir. BTC kontrol cihazı ile çalışılıyorsa aynı veriler kontrol cihazında anlık olarak kayıt edilir. SOP- ECO- EC ve EC2 serisi cihazları, tork, açı, akım, zaman ve devir gibi pek çok veriyi kayıt eder. Bu verilerle tork gerçekleştirilen hassas torklama işlemlerinin detaylı analizleri yapılabilir. Tork ve açı eğrisi doğrudan cihaza kayıt edilir. Bu veriler excel formatına atılarak istenilen tork analizlerinin yapılmasına olanak sağlar
Model ve batarya büyüklüğüne göre vidalama adetlerini gösterir tablo
Model Kodu | Bağlantı | HST-PR-1825 | HST-PR-1850 |
TBPL/SO/SOP-4 | Sert | 3600 | 7000 |
Yumuşak | 2500 | 4900 | |
TBPL/SO/SOP-12 | Sert | 1650 | 3200 |
Yumuşak | 600 | 1100 | |
TBPECO/EC/EC2-12 | Sert | 1900 | 3600 |
Yumuşak | 650 | 1200 | |
TBAL/SO/SOP-12 | Sert | 1750 | 3300 |
Yumuşak | 650 | 1200 | |
TBAL/SO/SOP-85 | Sert | * | 600 |
Yumuşak | * | 250 | |
TBAECO/EC/EC2-20 | Sert | 950 | 1800 |
Yumuşak | 950 | 850 | |
TBAECO/EC/EC2-85 | Sert | * | 700 |
Yumuşak | * | 300 |
Hızlı Fiyat Teklifi
![HST Kuvvet Kontrollü <br/>Perçin Sıkma Tabancası <br/> <span class=orange> [1-25 kN NBLF-25] </span>](https://surkon.com.tr/webp/images/articles/large/hst-percin-tabancasi-400x400.webp)
HST Kuvvet Kontrollü
Perçin Sıkma Tabancası
[1-25 kN NBLF-25]

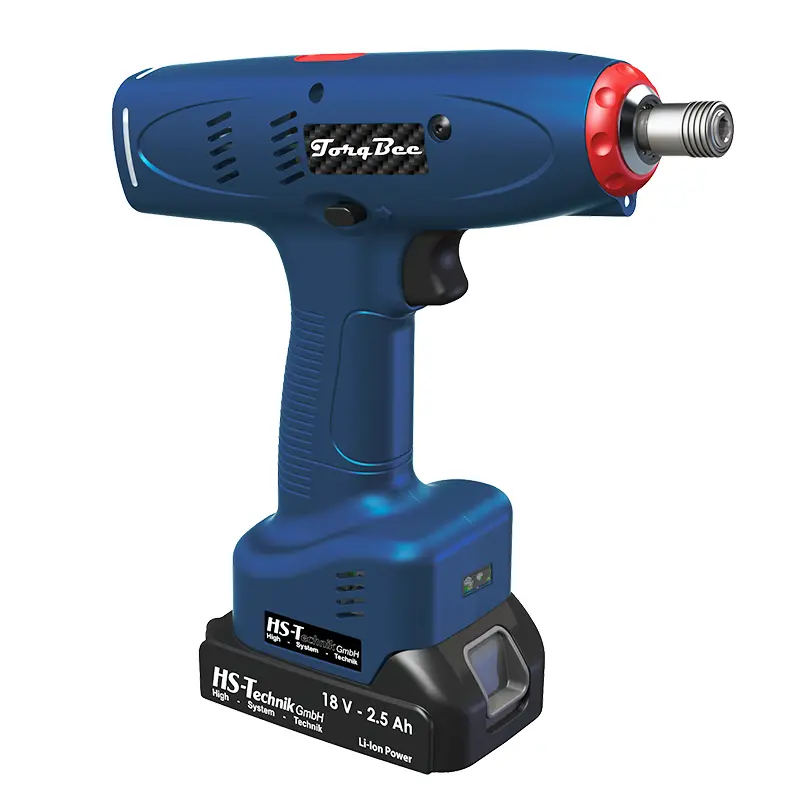

![HST TorqueBee Shut-Off <br/>SOP Serisi Tork Anahtarı <br/> <span class=orange> [1.0 - 100 N.m ≤±5%]](https://surkon.com.tr/uploads/01-tork-ekipmanlar/hst/sop/03-sop-serisi-pistol-tip-tork-cihazi-800x800-.webp)
