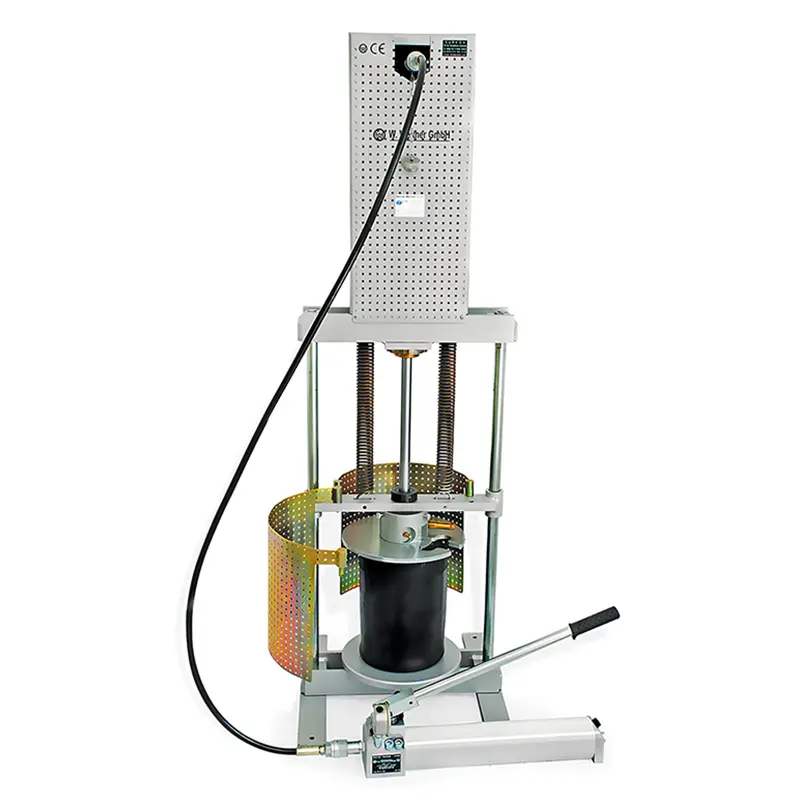

Süspansiyon Körük Montaj Presi LBM-300

Weitner LMB-300 hidrolik presi, kamyon ve otobüslerin süspansiyon körüklerinin (air bellow) hasar görmeden hızlı ve güvenli bir şekilde değiştirilmesi için tasarlanmıştır.

Süspansiyon körük presi MAN ve Mercedes-Benz ticari araçları için geliştirilmiştir. Ancak diğer tüm markaların körüklerinin montajına da uygun tasarımdadır. Continental lastik üreticisi, bu ürünü standart körük değişim ekipmanı olarak sunmaktadır.

Konik Sızdırmazlık Plakaları

LBM-300, ContiTech, Phoenix, Firestone, Goodyear, Vibracoustic Prime-Ride ve Aktaş markalarının körük lastikleriyle uyumludur. Körük delik çapı 102 mm ile 195 mm arasında olan tüm süspansiyon körüklerinin montajında kullanılabilir. Her körük ile birlikte iki adet konik sızdırmazlık plakası sevk edilir.

Aksi belirtilmediği sürece, WW-102-FB ve WW-123-FB kodlu konik plakalar sevkiyat kapsamında yer alır. Müşteri, sipariş aşamasında istediği iki konik sızdırmazlık plakasını talep edebilir.

Ürün Kodu	Çalışma Aralığı
WW-102-FB	Ø102 mm - Ø 96 mm
WW-123-FB	Ø123 mm - Ø 117mm
WW-132-FB	Ø132 mm - Ø126 mm
WW-153-FB	Ø153 mm - Ø147mm
WW-168-FB	Ø168 mm - Ø162 mm
WW-182-FB	Ø182 mm - Ø176 mm
WW-192-FB	Ø192 mm - Ø186 mm
WW-201-FB	Ø201mm - Ø195 mm

LBM-300 Süspansiyon Körük Presi Nasıl Çalışır?

LBM300 10 ton  400mm stroklu tek etkili bir hidrolik piston ile donatılmıştır. Bu piston hidrolik el pompası ve hidropnomatik pompa ile hareketlendirilir. Bu piston tabana oturtulan körük tası ve körük lastiği üzerine güç uygular. Körük başına oturtulan konik sızdırmazlık plakası hidrolik pistonun ittiği montaj tepsisi arasında kalır. Bu sayede sızdırmazlık sağlanır. Bu işlemden sonra konik plaka üzerinden körüğe hava verilir. Hava basıncına maruz kalan körük tasına yerleşir. Körük lastiği bu işlem sırasında herhangi bir çekiç darbesine maruz kalıp, hasar görmez. Körükler için öngörülen hava basıncı 5 bardır. Cihazda bu basıncı 5 barda sabitleyen hava tahliye valfi bulunur. 5 bar üzerindeki basınç valf üzerinden tahliye olur.

Süspansiyon Körüklerin Ömrünü Uzatır

LBM-300 süspansiyon körük presi, araçların akslarının sökülmeden körük lastiklerinin kolayca montajına olanak sağlar. Körük lastikleri el ile montaj sırasında aldığı çekiç darbelerinden hasar görür. Ancak bu hasarlar ilk kullanımda kendini belli etmez. Ancak çok kısa bir süre sonra hasar gören yerlerde yarılmalar olur. Körük hava tutmaz. LMB-300 hidrolik presi körüklerin montajında oluşacak hataları önler. Körüklerin daha uzun süre dayanmasına olanak sağlar.

Temel Özellikleri

• Model Kodu: LBM-300
• Kapasite: 10 ton
• Çalışma şekli: Hidrolik el pompası veya hidropnömatik pompa ile çalışır
• Boyutlar: Yaklaşık 500 x 470 x 1455 mm
• Ağırlık: 76 kg
• Kullanım: Mobil veya sabit atölye uygulamalarına uygun

Fonksiyonu ve Kullanım Alanı

Montaj ve Demontaj: Süspansiyon körüklerinin özellikle hasarsız montajına olanak sağlar.

Hız ve Güvenlik: Manuel yöntemlere göre çok daha hızlıdır ve iş kazası riskini azaltır.

Ergonomi: Kompakt tasarımı sayesinde dar alanlarda kullanılabilir.

Uyumluluk: Farklı çaplarda körükler için değiştirilebilir konik adaptör plakaları bulunur.

LBM-300 ContiTech, Phoenix, Firestone, Goodyear, Vibracoustic Prime-Ride, Aktaş marka körük lastiklerine uyumlu montaj presidir. Körük lastiği çapı olarak 102mm ile 195mm çapına kadar sekiz farklı konik sızdırmazlık plakası mevcuttur.

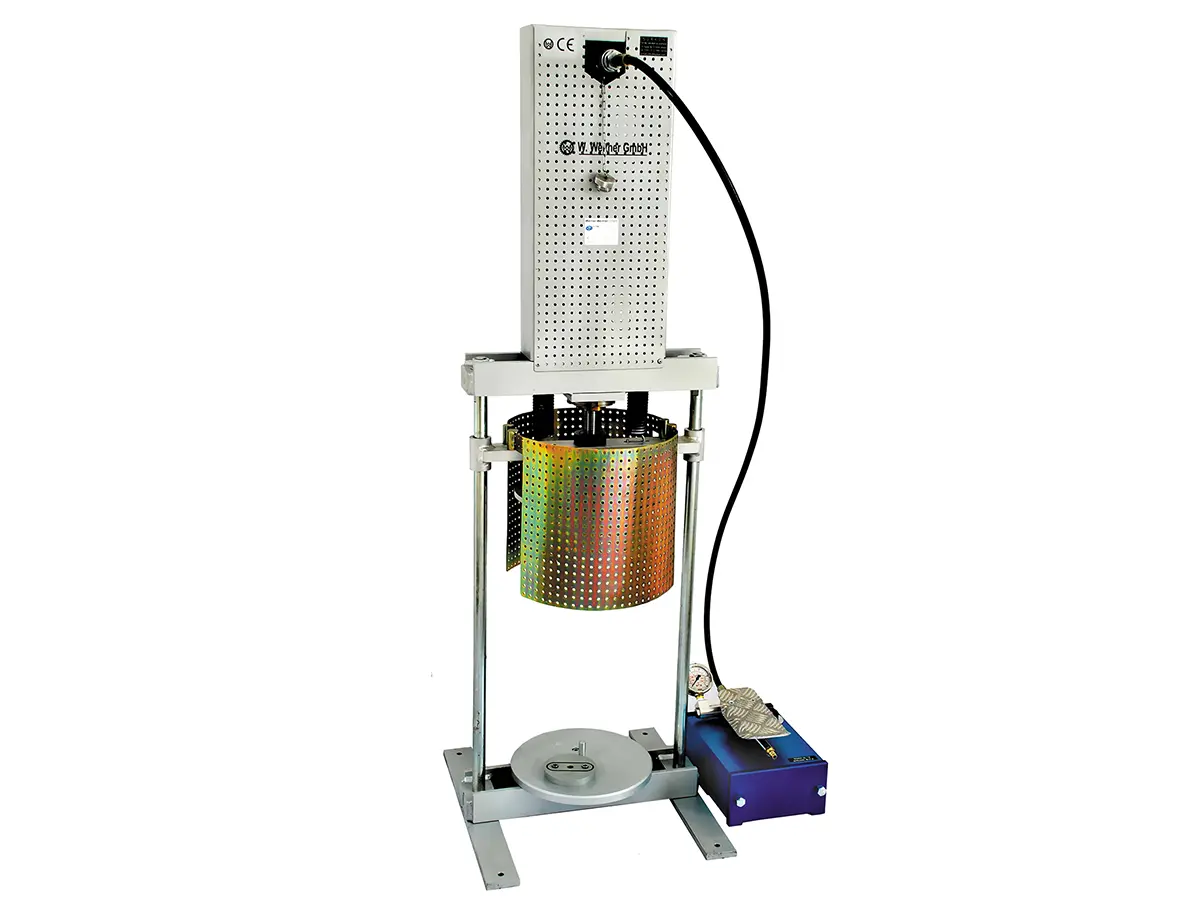

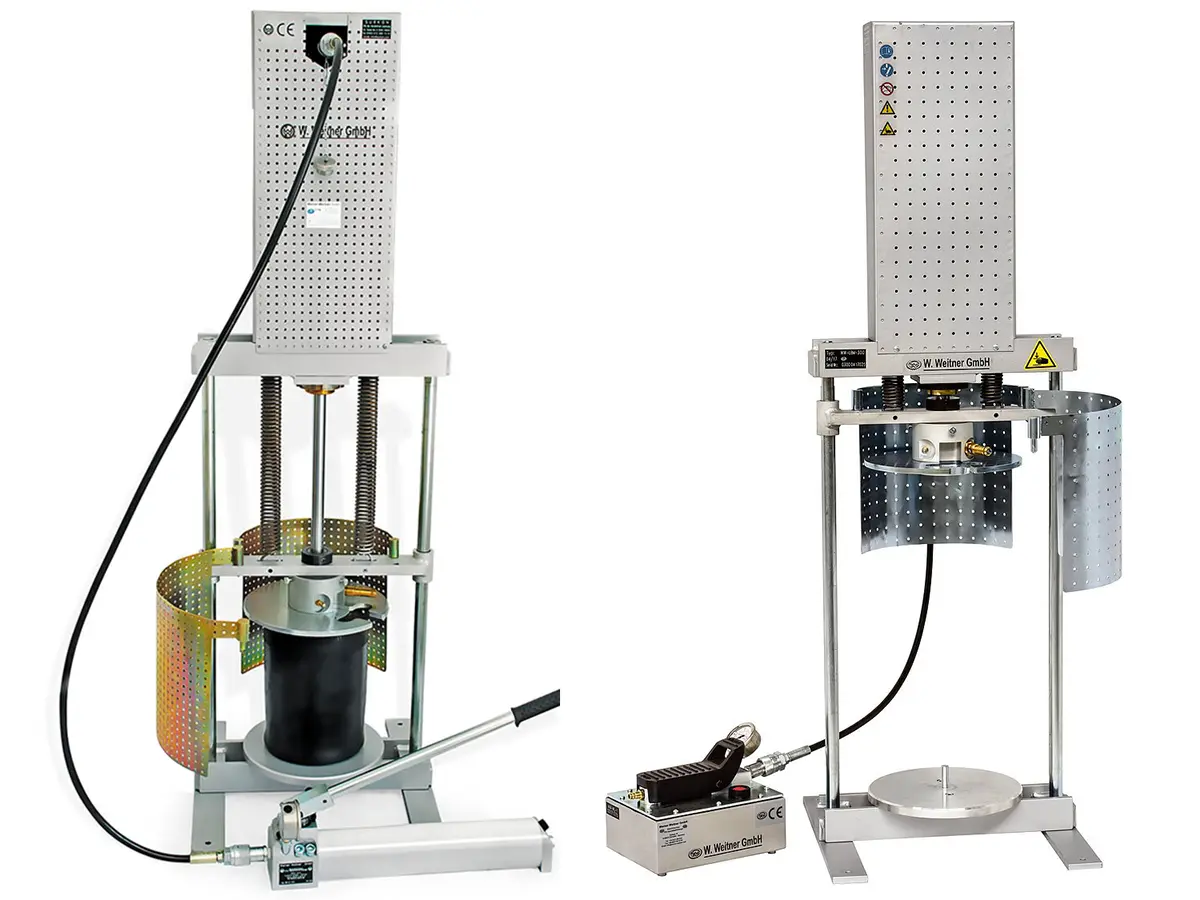

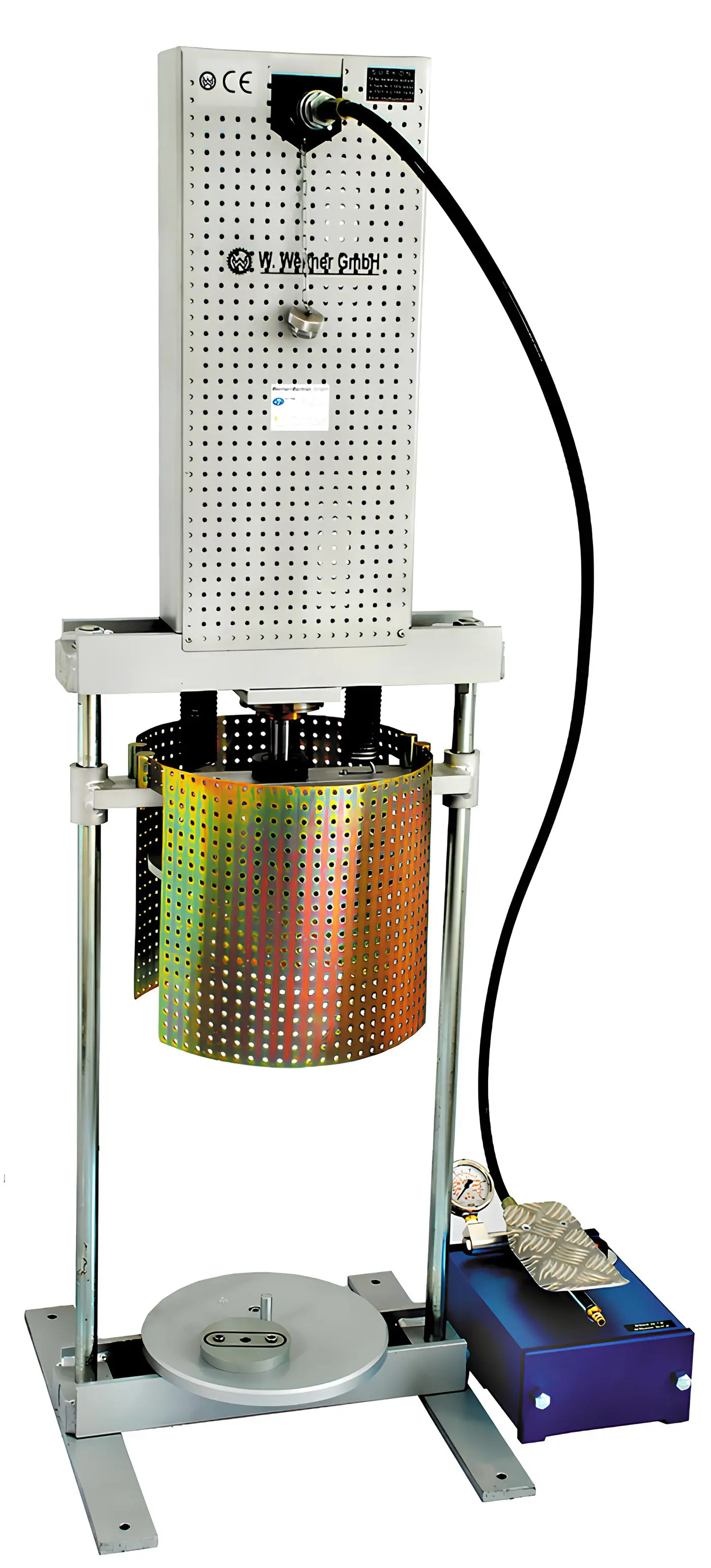

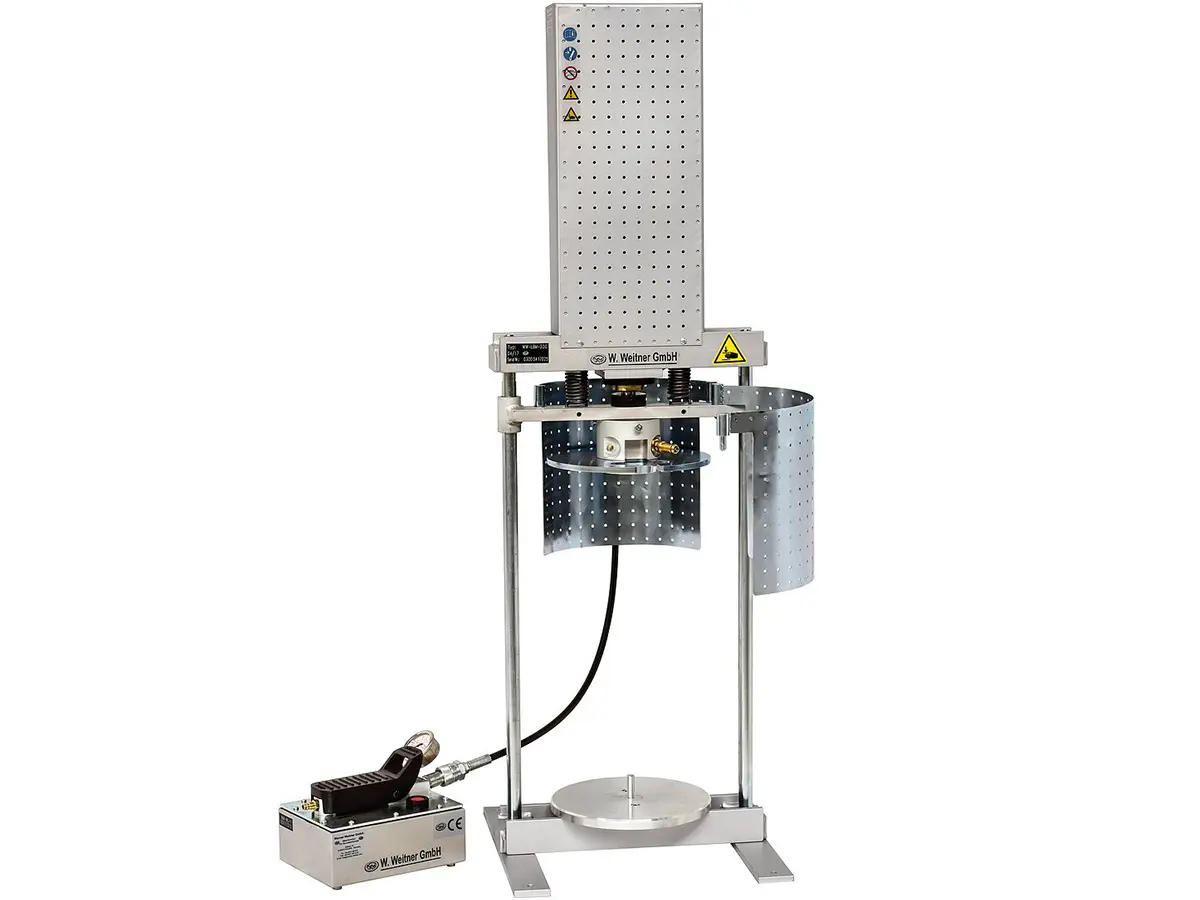

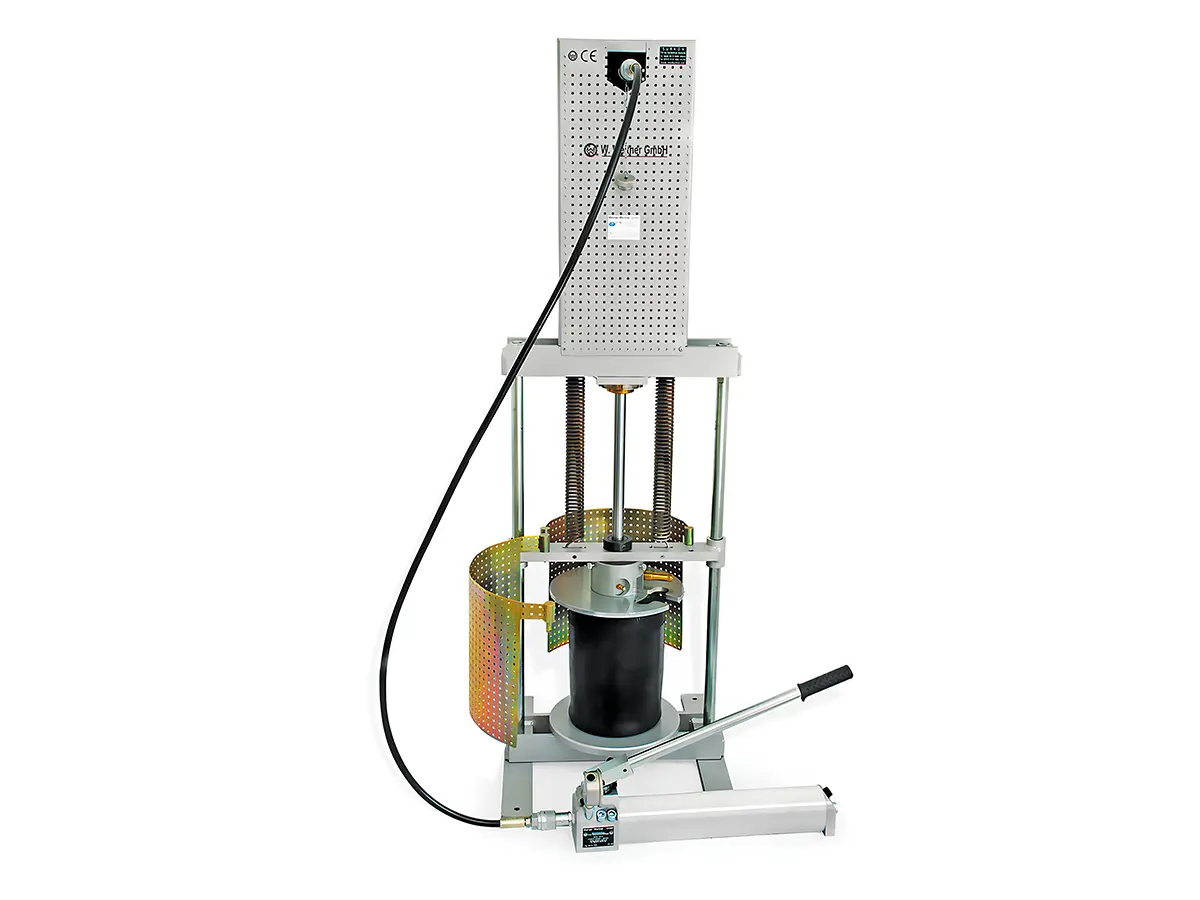

El Pompalı veya Hidropnömatik Pompalı Model

LBM-300 süspansiyon körük presi el pompalı veya hidropnömatik pompalı olmak üzere iki varyasyonda sunulur. Hidrolik pompa, pres içinde yer alan 10 ton  400mm stroklu hidrolik silindiri çalıştırır. Körük montajında basınçlı hava da kullanılır. Montaj sırasında 5 bar hava kullanılır. Körük lastiğinin enmiyeti için hava basıncını 5 bar ile sınırlayan hava ventili bulunur. Bu ventil basıncın 5 bar üzerine çıkmasını önler.

Sevkiyat İçeriği:

LBM-300 süspansiyon körük presi sipariş şekline göre el pompalı veya hidropnömatik pompa ile birlikte sevk edilir. Sevkiyat içeriğinde standart olarak iki ölçüde sızdırmazlık kapağı bulunur. Körük kapak çapı belirtilmesi durumunda, istenilen ölçüde iki kapak sevkiyata dahildir. Cihaz Palet üzerinde kurulu olarak sevk edilir. Kullanıma hazırdır.
