Hidropnomatik Pompalar

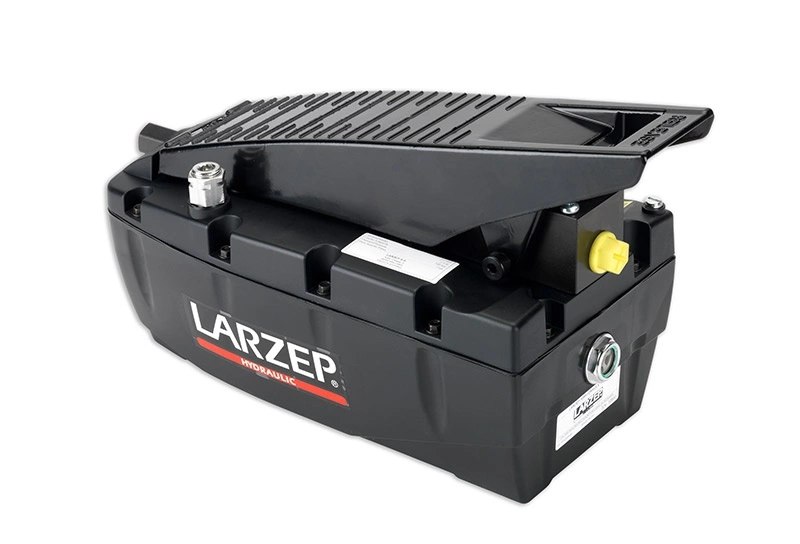

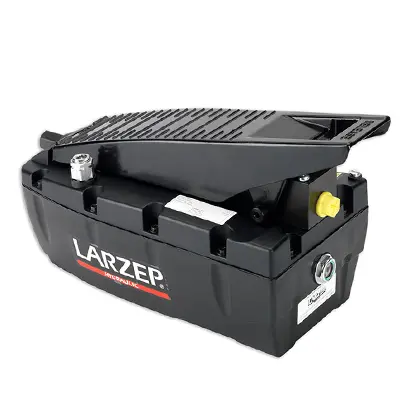

Hidropnomatik Pompa
Larzep Z19207 - Tek Etkili
[ 700 Bar ]

Çalışma basıncı 700 Bar
Tek etkili, tek hızlı, tek piston
Ayak pedal ile kumanda
Tank kapasitesi 20 Litre
Düşük basınçta debi 1,1 l/d
Yüksek basınçta debi 0.14 l/d
7 bar basınçlı hava ile çalışır
700 bar hidrolik basınç üretir
Yağ çıkış portu 3/8” NPT
Hava giriş portu G1/4” BSP
Hava tüketimi 400 litre/dak
Manometre opsiyoneldir
Teknik destek surkon tarafından sağlanır

Teknik Bilgiler	Birimler	Z12107	Z14007	Z17007	Z19107	Z19207
Çalışma Basıncı	bar	700	700	700	700	700
Yağ Tankı Kapasitesi	ltr	2.1	4	6.9	10	20
Debi	cm³/d	140	140	140	140	140
Hava İhtiyacı	bar (min-maks)	2.8 -10	2.8 -10	2.8 -10	2.8 -10	2.8 -10
Hava Tüketimi	l/d	400	400	400	400	400
Yağ Portu	NPT	3/8"	3/8"	3/8"	3/8"	3/8"
Manometre	bar	Opsiyonel	Opsiyonel	Opsiyonel	Opsiyonel	Opsiyonel
Hava Girişi Diş Ölçüsü	NPT	¼"	¼"	¼"	¼"	¼"
Dolu Ağırlık	kg	7.6	14.4	19.2	21.8	29.1
Ölçü (GxHxA)	mm	364x155x209	364x155x256	364x155x278	364x155x278	364x155x278

Hidropnömatik Pompa Çalışma Prensibi

03-larzep-z12107-tek-etkili-havali-ayak-pompasi Hidropnömatik pompalarda basınç üretimi hava giriş kuvveti ile sağlanır. Basınçlı hava pistonu tahrik eder, hareket eden piston basınçlı yağ üretir.

Hava giriş kuvveti arttıkça, elde edilen hidrolik basınç da artar. Pompanın çalışabileceği minimum hava basıncı 2.8 bardır. Hava giriş basıncı 7 bar seviyesine ulaştığında çıkış hattında 700 bar hidrolik basınç oluşur.

Tek etkili olan hidropnömatik pompalarda hava girişi pedal sayesinde ayak ile kontrol edilir. Pedala basılınca hava yolu açılır ve hidropnomatik pompanın pistonu yuvasında hareket ederek basınçlı yağ üretmeye başlar. Pedal bırakılınca pompanın çalışması da durur. Yağın tahliyesi pedalın ters yöne basılmasıyla gerçekleşir.

Hidropnömatik pompaların kullanımında, hava tesisatında şartlandırıcı -kurutucu- kullanılması tavsiye edilir. Şartlandırıcı hem tesisattaki nemi ayak pompasından uzak tutar hem de pompa sisteminin yağlanmasını sağlar. Temiz hava tesisatı, hidrolik ayak pompalarının daha uzun ömürlü olmasını sağlar.

Geniş Kullanım Alanı

09-larzep-z12107-tek-etkili-havali-ayak-pompasi Tek etkili, tek hızlı hava tahrikli hidropnömatik ayak pompaları çok geniş alanlarda kullanım olanağına sahiptir. Hava tahrikli pompalar, hidrolik krikoların çalıştırılmasında, hidrolik preslerde, ayaklı hidrolik çektirmelerde veya yüksek basıncın gerekli, ancak düşük debinin yeterli olduğu bütün uygulamalarda kullanılır.

Ayak Pedallı Kumanda

Larzep Z serisi hidropnomatik pompalar ayak pedalı ile kumanda edilir. Pedal hava girişin kontrol eder. Pedala bastıkça pompaya hava girişi gerçekleşir ve hava gücüyle hareket eden piston yağ pompalamaya başlar. Hava girişi durduğunda yağ pompalama işlemi durur. Larzep hidropnomatik pompalar basınç/yük tutma özelliğine sahiptir. Ayak pedalı aynı zamanda cihazın taşıma kolu olarak kullanılmak üzere tasarlanmıştır.

Yatay ve Dikey Çalışma

02-larzep-z12107-tek-etkili-havali-ayak-pompasi Larzep Z serisi hava tahrikli hidrolik pompalar yatay dikey olmak üzere her konumda çalışacak şekilde tasarlanmışlardır. Sert plastikten imal edilen tankı yağ sızdırmaz. Pompadan dışarıya yağ sızmaz. Bu sayede pompayı yatay, dikey şekilde çalıştırmak mümkündür.

Hidropnomatik Pompa Teknik Servis Hizmetleri

Surkon Larzep Şirketinin Türkiye’deki yetkili satıcısı ve teknik servis merkezidir. Larzep hidropnomatik pompa tamir bakım işlemleri, yedekparça desteği Surkon tarafından sağlanır. Surkon ana faaliyet konusu olan yüksek basınç hidrolik ekipmanların tamir ve bakım hizmetlerini sunmaktadır. Enerpac, hiforce, Spx marka hidropnomatik pompaların tamirleri de yapılmaktadır.

Opsiyonel Aksesuarlar

MANOMETRE
