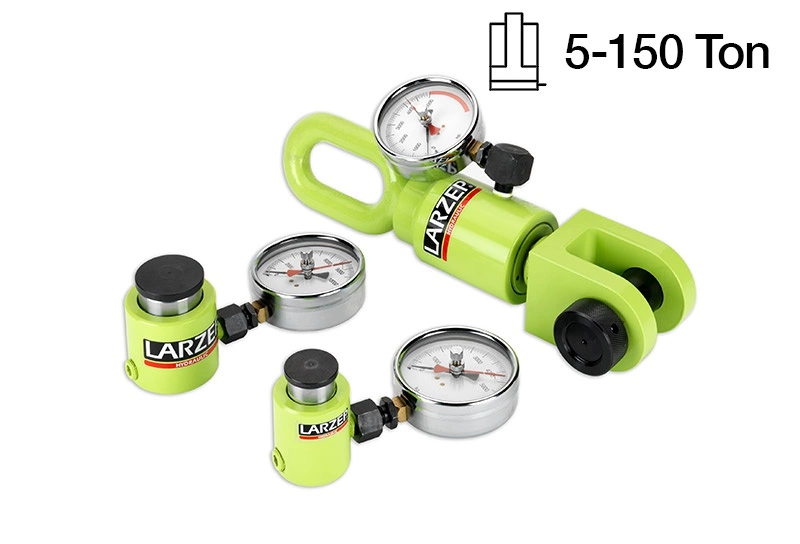

Hidrolik Dinamometreler
- Larzep Yük Hücreleri
[ 5 – 150 Ton ]

Tonaj ve gerilim ölçmede %4 hassasiyet
Yük ölçümünde maksimum kapasite 150 ton
Gerilimde ölçümünde max. Kapasite 100 ton
İki ibreli manometre maksimum değeri ölçer
Gliserin dolğulu hassas tonaj manometresi
Yüksek kapasiteler opsiyonel olarak sunulur
Halatlardaki çekme, gerilme yüklerini ölçer
Yük hücreleri tartı aleti olarak kullanılabilir
Menşeyi Ispanya, üretici Larzep, CE sertifikalı

Halat Gerdirme Hidrolik Krikolar

Larzep CT serisi dinamometreler standart olarak 5 ton ile 100 ton arasında 5 farklı modelde sunulur. Bu çekme (pull cylinder) krikolar, halat, kablo vb hatlar üzerindeki gerilme yükünü ölçmek veya vinçlerle kaldırılan ağır yükleri tartmak üzere tasarlanmıştır.

Model	Kapasite / Capacity		A	B	D	E	L	Ağırlık/Weight	Manometre/Gauge	Ölçek/Scale
Kodu	Ton	kN	mm	mm	mm	mm	mm	kg	Ton	ton
C00510	5	44	43	212	60	100	25	1,9	AX00510	0,05
C01010	10	99	54	235	83	100	38	2,3	AX01010	0,1
C03010	30	287	72	266	114	100	60	4,8	AX03010	0,3
C05010	50	486	84	292	140	100	61	7,3	AX05010	0,5
C10010	100	953	103	330	178	100	88	15,7	AX10010	1
C15010	100	1449	116	368	216	100	11	25,7	AX15010	1, 5

Larzep Hidrolik Yük Hücreleri - Dinamometre

Larzep CX serisi yük hücreleri ise ağırlık ölçmek üzere üretilmektedir. Bu yük hücreleri bir tartı aleti gibi kullanılır. Yük hücre krikoları 5 ton ile 150 ton arasında 6 farklı modelde sunulur. Daha yüksek tonajlar istek üzerine üretilir. Tartı krikosu olarak da adlandırılabilecek olan bu krikolar ile ağır tonaj yükler, trafolar, gemi, platform vb cisimlerin tartılmasında kullanılır.
Her iki seri üründe çift ibreli manometreler kullanılır. Bu manometrelerde ibrenin bir tanesi canlı diğeri ise cansızdır. Canlı ibre cansız ibreyi beraberinde sürükler. Basınç düşüp, canlı ibre geri döndüğünde cansız ibre maksimum değerde kalır. Böylece ulaşılan maksimum tonaj, maksimum basınç kolayca ölçülebilir.

Model	Kapasite / Capacity		A	B	D	E	L	Ağırlık	Manometre Modeli	Ölçek
Kodu	Ton	kN	mm	mm	mm	mm	mm	kg	Ton	ton
C00510	5	44	43	212	60	100	25	1,9	AX00510	0,05
C01010	10	99	54	235	83	100	38	2,3	AX01010	0,1
C03010	30	287	72	266	114	100	60	4,8	AX03010	0,3
C05010	50	486	84	292	140	100	61	7,3	AX05010	0,5
C10010	100	953	103	330	178	100	88	15,7	AX10010	1
C15010	100	1449	116	368	216	100	11	25,7	AX15010	1, 5

Hidrolik Dinamometre Nasıl Çalışır ? Hidrolik Yük Hücresi Nasıl Çalışır

Hidrolik dinamometreler ve yük hücreleri hidrolik kriko prensibi ile çalışır. Hidrolik krikonun alanı ile uygulanan basıncın birbiriyle çarpılmsıyla kg/force kuvveti ortaya çıkar. Dinamometre krikolarında harici bir pompadan yağ basıncı uygulanmaz. Yağ basıncı,yük altındaki halatlardaki gerilme kuvveti veya kriko üzerindeki yükün ağırlığıyla oluşur. Burada oluşan basınç hidrolik krikonun etki alanıyla çarpıldığında kg/force kuvveti ortaya çıkar. Etki alanı 142 cm² olan bir hidrolik kriko veya dinamometrede 455 bar okunması durumunda :Kg/Force: etki alanı x basınç formülüne göre : Yük/Gerilim : 455 x 142 =64.610 kg dır.
