Yüksek Basınç El Pompaları
Çift Hızlı Hidrolik El Pompası
Weitner WH-2
[700 bar - 900 cm³]
Weitner kodu |
WH-2 |
Çalışma basıncı | 700 bar |
Pompa tipi | Tek Etkili / Çift Hızlı |
Aktif yağ kapasitesi | 900 cm³ |
Pompalama debisi | 17 - 1.7 cm³ |
Yağ deplasmanı | 20 - 700 bar |
700 barda kol kuvveti | 47 kg |
Yağ çıkış portu | 3/8'' NPT |
Basınç göstergesş | Dahili |
Yağ dolu ağırlık | 5.3 kg |
Malzeme | Alüminyum |
- Çalışma basıncı 700 bar
- Çift hızlı hidrolik sistem
- 1000 bar Ø 63 mm manometre
- Aktif yağ kapasitesi 0,9 litre
- 700 barda pompalama debisi 1.7 cm³
- Dahili basınç emniyet valf donanımlı
- Basınç 700 bar üzerine çıkmaz
- Yağ çıkış portu 3/8’’NPT dişi
- WSV-4/3 ile çift etkili kullanım imkanı
- Komple alüminyumdan mamuldür
- Menşei Almanya, üretici Weitner GmbH
- Teknik destek Surkon tarafından sağlanır
Weitner 700 Bar Alüminyum Standart Debili Hidrolik El Pompaları
WH serisi Werner Weitner GmbH firmasının çift hızlı alüminyum hidrolik el pompalarını tanımlar. WH serisi alüminyum hidrolik el pompaları standart ve yüksek debi olarak iki varyasyonda sunulur. WH-1-2-3-4 modelleri standart pompalama debisine sahiptir. WH-30-40-100 ise, piston tasarımı sonucu yüksek debilidir. Standart serinin her bir piston kursundaki yağ hacmi 1,7 cm³, yüksek debi her bir piston kursundaki yağ akışı 3.1 cm³ dür. Her iki serinin tek farkı piston tasarımlarının birbirinden farklı olmasıdır. Görsel ve teknik özellik olarak her iki grup aynıdır.
Model Kodu | Yağ Miktarı | Debi | Yağ Deplasmanı | Kol Kuvveti | Yağ Çıkışı | Ağırlık | Ölçü (AxBxCxE) |
# | cm³ | cm³ | bar | kg | NPT | kg | mm |
WH-1 | 500 | 7.2 - 0.9 | 20 - 700 | 35 | 3/8'' | 4.3 | 353x150x171 |
WH-2 | 900 | 17 - 1.7 | 20 - 700 | 47 | 3/8'' | 5.3 | 564x150x171 |
WH-3 | 2000 | 18 - 1.7 | 20 - 700 | 47 | 3/8'' | 7.5 | 588x186x175 |

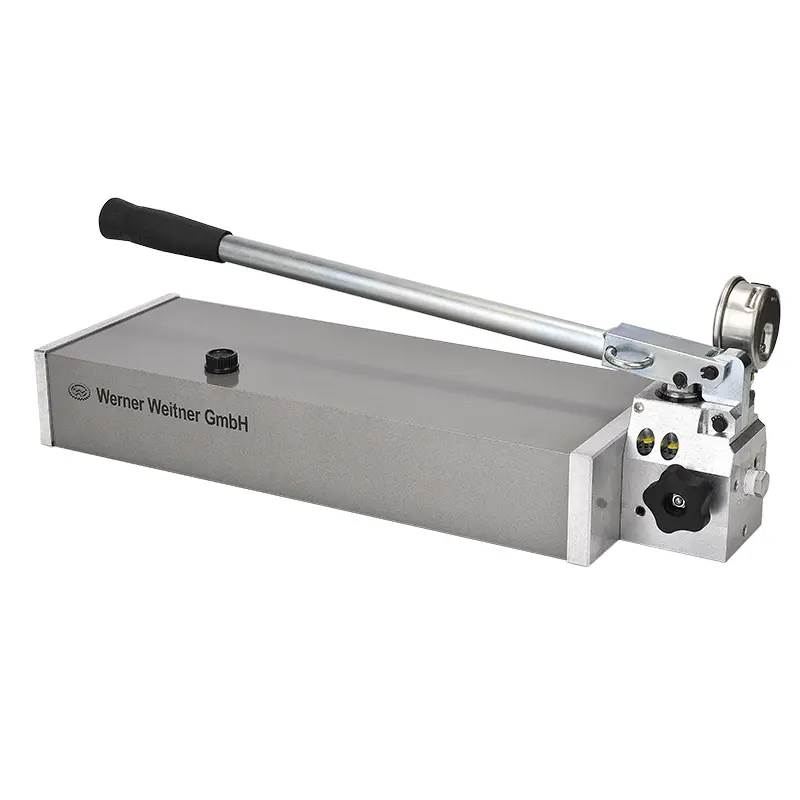

WH-4 | 4500 | 18 - 1.7 | 20 - 700 | 47 | 3/8'' | 10.5 | 588x186x175 |
Basınç Göstergesi
Weitner hidrolik el pompaları, rakiplerinin aksine 1000 bar basınç manometresi ile donatılmıştır. Tek hızlı olan WHE serisi modeller hariç tüm WH pompaları ø63 mm çap ve 1000 bar WIKA marka analog manometre ile sevk edilir. Manometreler özel bir bağlantı adaptörü ile pompanın sol tarafına m onte edilir. Manometrenin konumlandırılması, çalışma sırasında basıncı izlemeyi kolaylaştırır.
Çift Etkili Hidrolik El Pompası Kullanımı WSV-4/3
WH serisi hidrolik el pompaları standart olarak tek etkili hidrolik silindirlerde kullanmak üzere tasarlanmıştır. Ancak çift etkili uygulamalar için geliştirilen WSV-4/3 dört yollu üç pozisyonlu yönlendirme valfi ile WH-1 hariç tüm pompalar çift etkili hidrolik el pompasına dönüştürülebilir. WSV-4/3 yönlendirme valfi aksesuar olarak sipariş verilebilir. WVS-4/3 yönlendirme valfi sevkiyat içeriğinde yer alan 4 saplama ile pompaya kolayca monte edilir. Tek etkili kullanım için yönlendirme valfi kolayca sökülebilir.
Basınç Sabitleme-Çalıştırma Vanası
WH serisi tek hızlı el pompalarında diğer pompalarda olduğu gibi basınç tutma pompanın sağ tarafında bulunan yıldız formlu vana ile sağlanır. Vananın sıkıştırılması ile yağın dönüş yolu kapanarak, basınç tutma özelliği devreye girer. Basıncın düşürülmesi veya basılan yağın tekrar pompaya dönmesi için yıldız vananın ters yöne çevrilerek gevşetilmesi gerekir.
Pompa Taşıma Kolu
WH ve WHE serisi Weitner pompalarında pompalama kolu aynı zamanda taşıma kolu olarak kullanılır. Taşıma kolu kanca sistemiyle mekanik olarak pompa gövdesine bağlanır. Taşıma sırasında kancanın gövdeye takılı olması gerekir. Çalışma sırasında ise kanca serbest bırakılır.
Sevkiyat İçeriği
Weitner WH serisi hidrolik el pompaları, karton kutu içinde, yağ tankı dolubasınç ayarı 700 barda sabitlenmiş olmak üzere kullanıma hazır olarak sevk edilir. Her pompa sevkiyat öncesinde fonksiyon testinden geçirilir ve tüm kontrolleri yapılır. Basınç manometresinin ölçüm doğrulaması Surkon servis merkezinde gerçekleştirilir. Kriko seti şeklinde sipariş verilmiş ise, set birbirine bağlanarak maksimum kapasitede test edilir. Yağ kaçağı ve güvenlik riski olmadığından emin olarak sevkiyat gerçekleşir.
Hidrolik El Pompası Tamiri - Yedek Parça Desteği
Weitner hidrolik ekipmanlarının teknik desteği, tamir bakım ile yedek parça hizmetleri Surkon tarafından karşılanır. Surkon satışını yapmış olduğu tüm ürünlere teknik destek sağlamaktadır. Ayrıca rakip firmalar, Enerpac, Hiforce, Rehobot, Europres marka hidrolik el pompalarına da teknik destek verilmektedir.
