Torc-Tech

Torc-Tech Dayama Çubuklu
Mekanik Tork Açı Ölçer
[1/2" - 3/4"]

1/2” ve 3/4” kare sürücülü iki farklı ölçü
Mıknatıslı veya sabitleme kollu yapı
4 farklı model seçeneği
ø65-95mm çaplı kalibre edilmiş derece ölçü skalası
Aluminyum dan mamül
Uzun ömürlü sağlam yapı
Hassas ölçüm için 2° ve 5° dereceli ölçeklendirme
Otomotiv sektörü uygulamaları için ideal tasarım
Yarı esnek kablo yapısı
Sabitleme kolu ile sevk edilebilir
Ayarlanabilen L tipi kol yapısı
Teknik servis imkanı

Mekanik Tork Açı Ölçerler

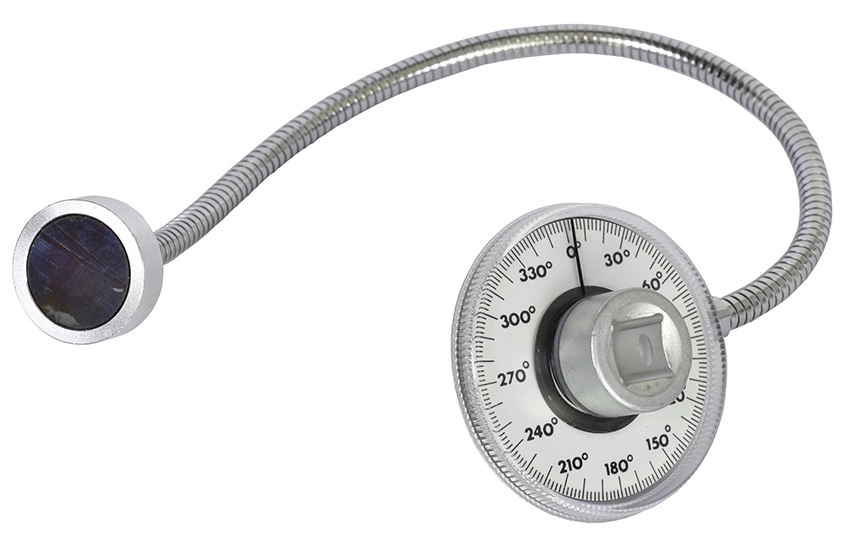

Mekanik tork açı ölçerler mıknatıs mekanizmalı veya sabitleme kollu olmak üzere iki farklı tasarımda sunulur. Mıknatıslı model yarı esnek bir kablo ile donatılmıştır. Kablonunun ucunda mıknatıs parçacığı bulunur. Kullanıcı mıknatıslı kafayı metal bir noktaya yapıştırarak tork açı ölçerin gövdesini sabitler.

Derecelendirilmiş kadran plakası torklama işlemi sırasında somun ile birlikte döner. İşlem bittiğinde sakaladaki ibre ulaşılan dereceyi gösterir. Ya da öngörülen dereceye ulaşana kadar somun sıkılır.

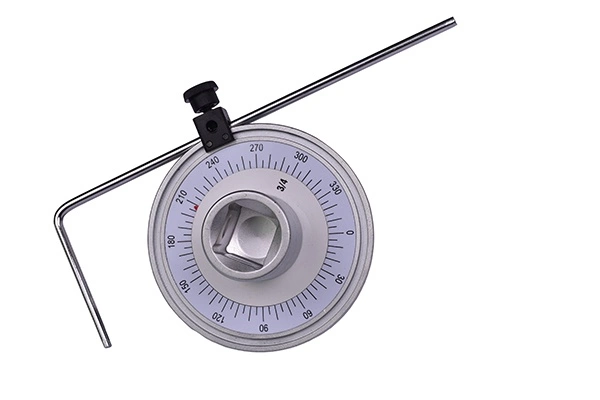

Diğer model ise sabitleme kolu ile sevk edilen modellerdir. Bu modellerde mesafesi ayarlanabilen L formlu bir kol bulunur. Kullanıcı bu kolu işlem sırasında dayama olarak kullanır. Dayama kolu tork açı ölçerin gövdesinin sabit kalmasını sağlar. Derecelendirilmiş kadran işlem sırasında döner. Kullanıcı uygulamak istediği döndürme açısını skaladan izleyerek işlemi sonlandırır.

Parça No	Torkmetre Girişi	Lokma Girişi	Kadran Çapı	Çözünürlük	Dayama Tipi
SWM1265D	1/2"	1/2"	ø65 mm	2°	Sabitleme Kolu
SWM1295D	1/2"	1/2"	ø95mm	5°	Sabitleme Kolu
SWM1265M	3/4"	3/4"	ø95mm	5°	Sabitleme Kolu
SWM3495D	1/2"	1/2"	ø65 mm	2°	Mıknatıslı Uzatma

Açılı Torklama Neden Gereklidir

Vidalı birleştirme işlemlerinde istenilen tansiyona ulaşma için öngörülen çevirme kuvvetine torklama adı verilir. Öngörülen bu torklama değeri istenilen tansiyonu (gerilmeyi) yaratıp yaratmadığının ölçümü pek mümkün değildir. Uygulanan her bir 100 Nm lik tork kuvvetinin yanlızca %10 gibi küçük bir kısmının saplamadaki gerilmeye, diğer %90 lık kısmın saplama dişlerinde ve somun altında sürtünmeye gittiğini varsayarsak açılı torklamanın önemi ortaya çıkar.

Pek çok makine veya otomobil üreticisi belli kritik vidalı birleştirmelerinde istenilen tansiyonu elde etmeyi garanti altına almak içinbelli bir torktan sonra derece ile somunu döndürmeyi gerekli görmektedir. Bilinmeyen ve hesaplanamayan sürtünme ile ortaya çıkan kayıpların açılı torklama ile telafi edilmesi düşünülmüştür.

Elektronik Torkmetre İle Açılı Torklama

Mekanik tork açı ölçerlerin sağladığı hizmetleri elektronik torkmetler karşılamaktadır. Elektronik torkmetre kullanımı arttıkça mekanik tork açı ölçerler kullanım dışı kalmaktadır.

Elektronik tork anahtarlarının tamamı torklama işlemi sırasında açı ölçümü de yapabilmekte, tek hamlede hem tork hem de açılı torklama gerçekleştirmektedir.

Elektronik tork anahtarlarının en gelişmiş modellerinde bulunan bu özelliğe ek olarak işlemlerin kayıt altına alınması, bluetooth bağlantısı ile cep telefonu, tablet gibi cihazlarda uygulama değerlerinin görülmesi gibi teknolojiye sahiptir.
