Hidrolik
Silindirler

10 Ton Hidrolik
Pancake Silindir EWM010015
[10 Ton - 15 mm Strok]

Model No	EWM010015
Kapasite	10 Ton
Strok	15 mm
Kapalı boy	80 mm
Kriko çapı	68 mm
Etki Alanı	15,9 cm²
Yağ Hacmi	41 cm³
Bağlantı	3/8” NPT
Ağırlık	2 kg
Sindir Tipi	Tek Etkili / Yay Dönüşlü
Marka Menşei	Surkon / Türkiye

Kapasite aralığı 10 ton -150 ton
25 mm ve 50 mm strok boyu
700 bar maks. çalışma basıncı
Boğazda diş olmayan tasarım
Tek etkili yay dönüşlü sistem
Islahlı çelikten tek parça gövde
Yatay veya dikey çalışma özelliği
Çok amaçlı kullanıma uygun
Küçük hacim yüksek kapasite
Krom kaplamalı piston ve gövde
Yağ girişi 3/8” NPT vidalı kaplin
Korozyona karşı maks. koruma
Yerli tasarım yerli ve milli üretim
Teknik desteği Surkon karşılar

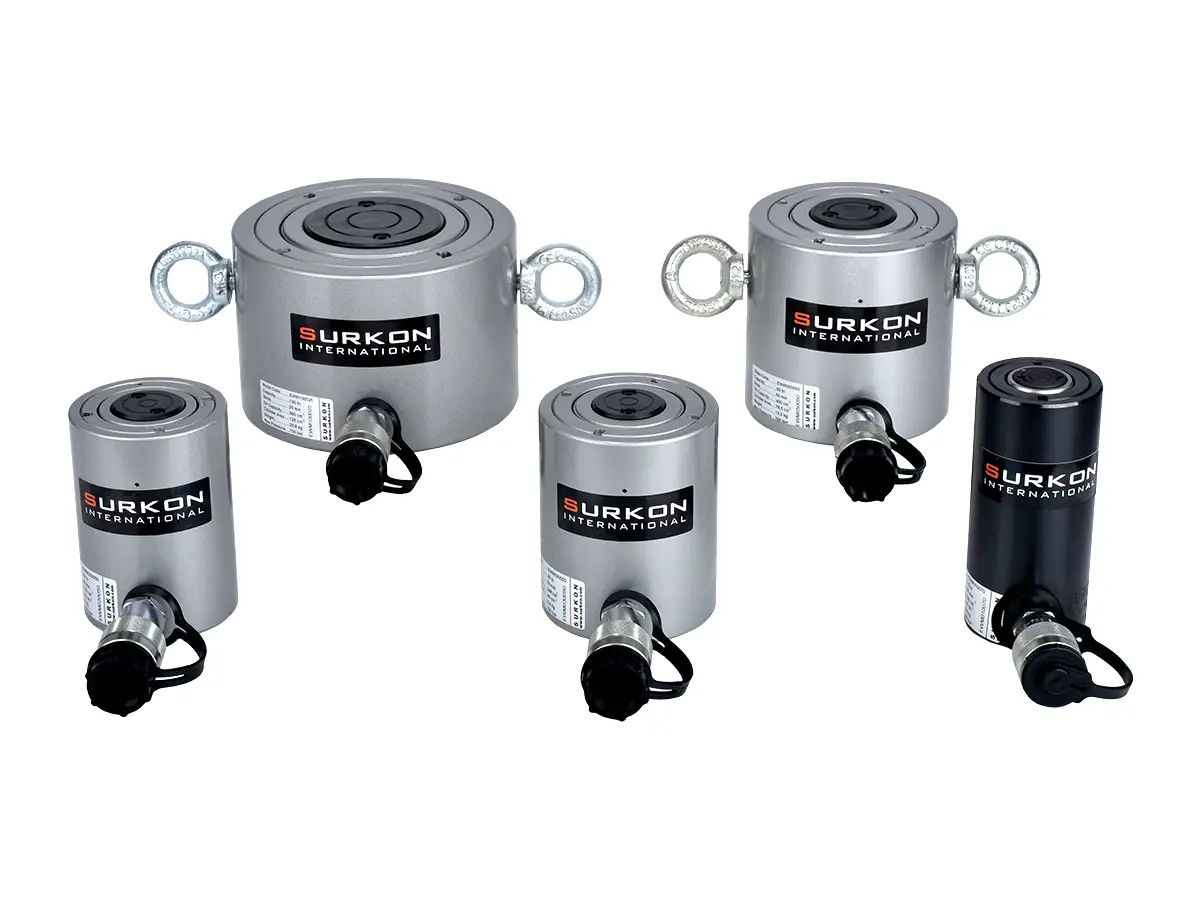

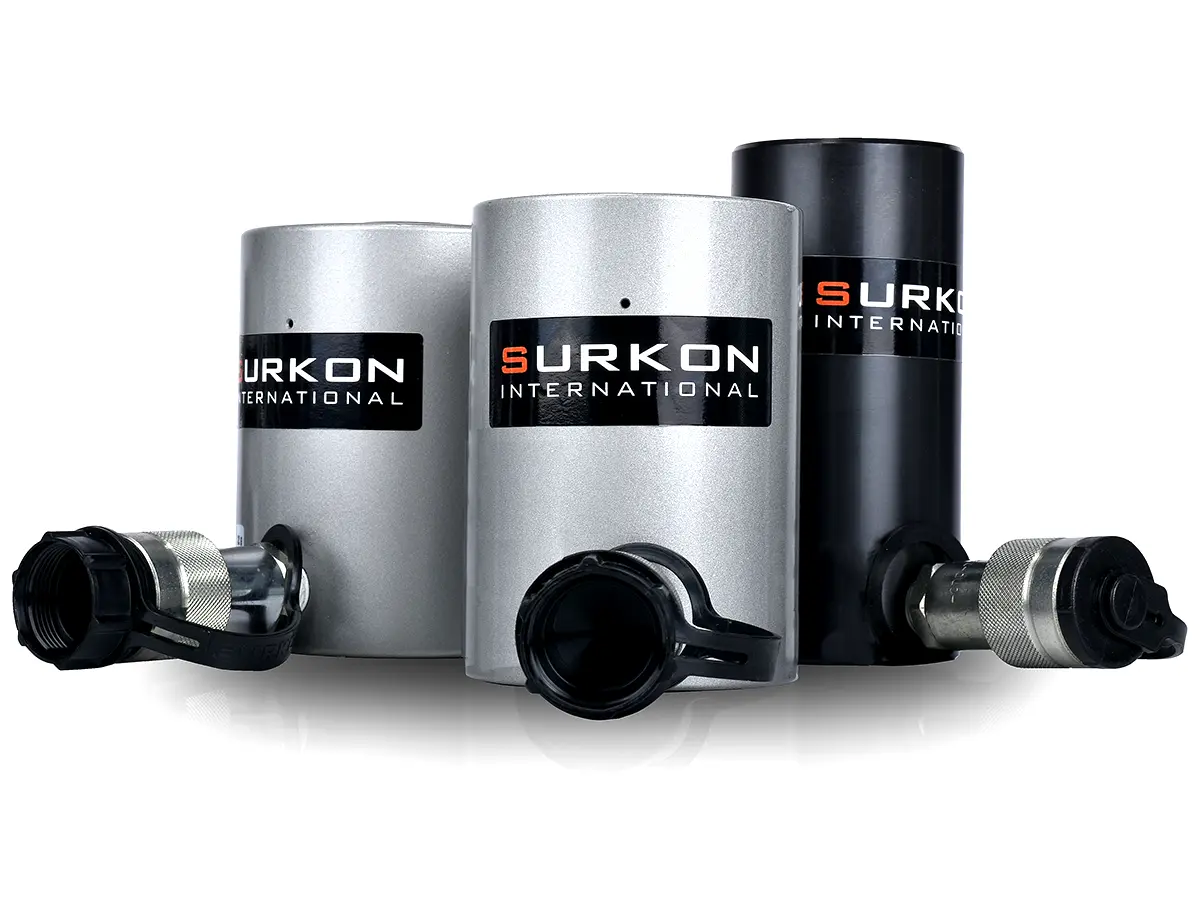

Kısa Boylu Pancake Tip Krikolar

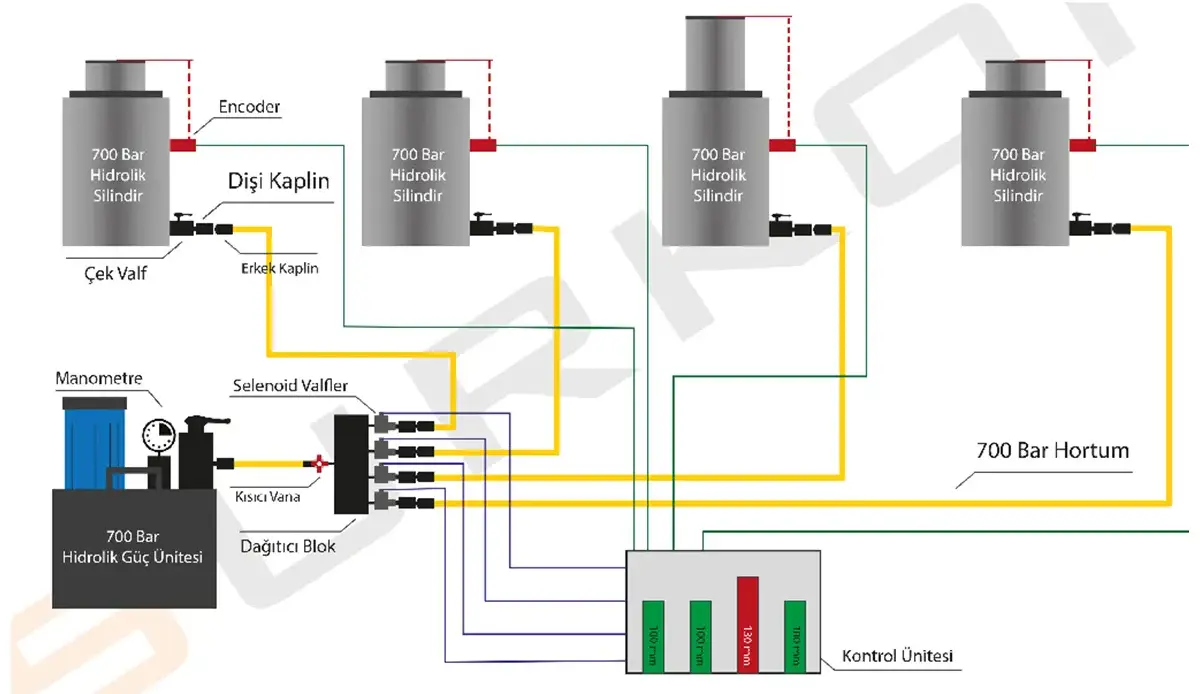

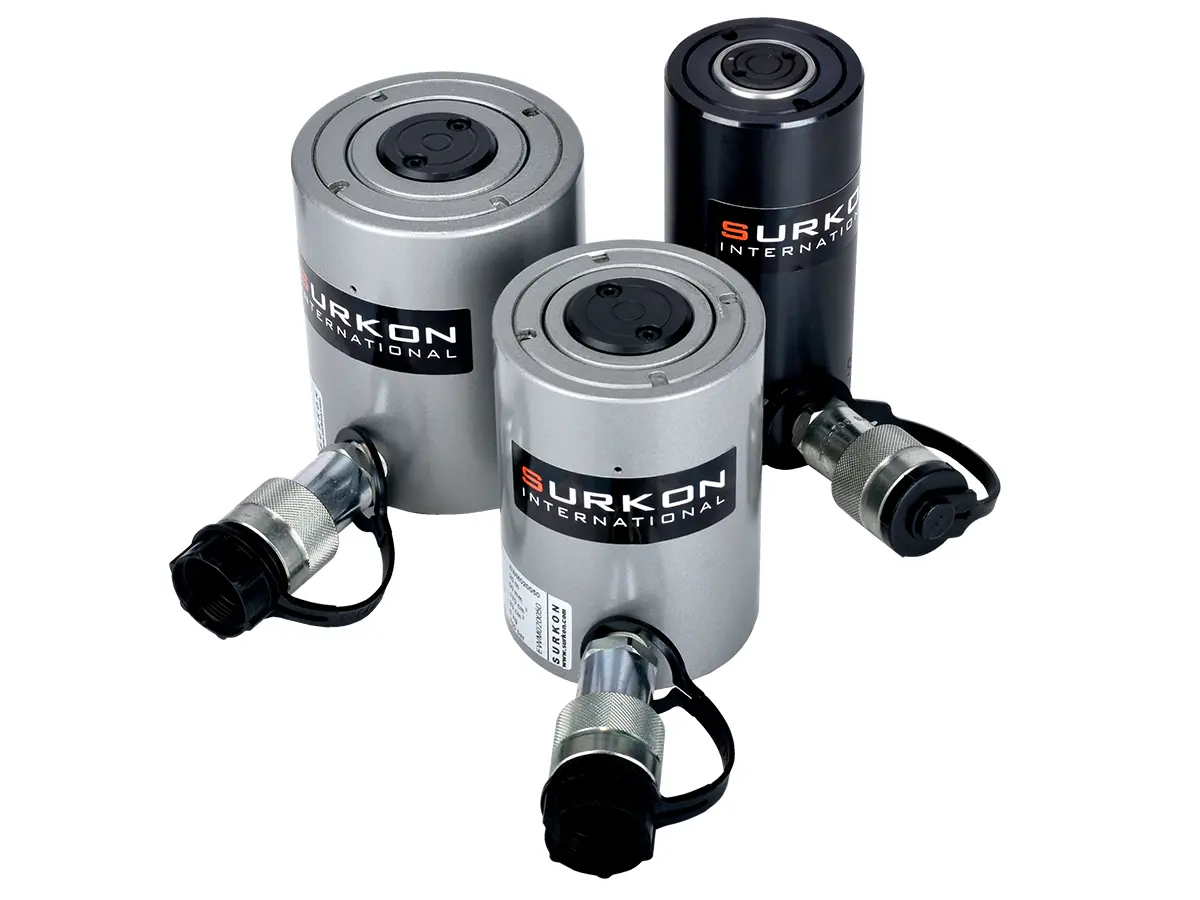

EWM serisi hidrolik silindirler çok amaçlı olarak kullanılmak üzere tasarlanmış hidrolik kriko sistemleridir. Bu krikolar yatay, dikey ve ters olmak üzere her yönde çalışabilirler. Hiçbir şekilde yağ sızdırmazlar. Bu krikolar özellikle ağır makine ve tezgahların teraziye alınması uygulamaları, kaldırma ve ittirme işlemleri veya yük testlerinde özellikle tercih edilirler. EWM serisi krikolar mümkün olan en düşük kapalı boyda maksimum kurs boyu, 50 mm elde edecek şekilde tasarlanmışlardır. Bu nedenle boyları küçüktür. Dar bölgelerde kullanılmaya elverişlidirler. Tek etkili yay dönüşlü hidrolik sisteme sahiptirler. Kriko içine yerleştirilen yaylar sayesinde işlem tamamlanınca piston otomatik olarak yuvasına çekilir. Bu özellik hidrolik krikolarla çalışma kolaylığı sağlar. Bu krikolar tek tek kullanılabileceği gibi dağıtıcı manifold yardımıyla çoklu senkron kaldırma işlemlerinde de kullanılabilirler.

Model	Kapasite	Strok	Etki Alanı	Yağ Hacmi	Kapalı Boy	Dış Çap	Rot Çapı	İç Çap	Kaplin Mesafesi	Şapka Çapı	Ağırlık
#	ton	mm	cm2	cm3	mm (A)	ø mm (B)	ø mm (C)	ø mm (D)	mm (H)	mm (L)	kg
EWM010015	10	15	15,9	41	80	68	36	45	19	28	2
EWM010025	10	25	15,9	61	90	68	36	45	19	28	2,2
EWM010050	10	50	15,9	110	115	68	36	45	19	28	2,7
EWM010070	10	75	15,9	163	150	68	36	45	19	28	3,6
EWM020025	20	25	31,2	116	95	87	55	63	19	40	3,9
EWM020050	20	50	31,2	215	125	87	55	63	19	40	5
EWM030025	30	25	44,2	162	96	100	60	75	19	40	5
EWM030050	30	50	44,2	300	125	100	60	75	19	40	6,3
EWM050025	50	25	78,5	285	110	135	80	100	19	55	10,7
EWM050050	50	50	78,5	516	135	135	80	100	19	55	12,9
EWM080050	80	50	113,1	752	140	160	100	120	23	70	19,1
EWM100025	100	25	153,9	590	125	185	120	140	26	90	23,8
EWM100050	100	50	153,9	1065	155	185	120	140	26	90	29
EWM150025	150	25	226,9	916	145	225	150	170	32	115	40,9
EWM150050	150	50	226,9	1603	170	225	150	170	32	115	47,3

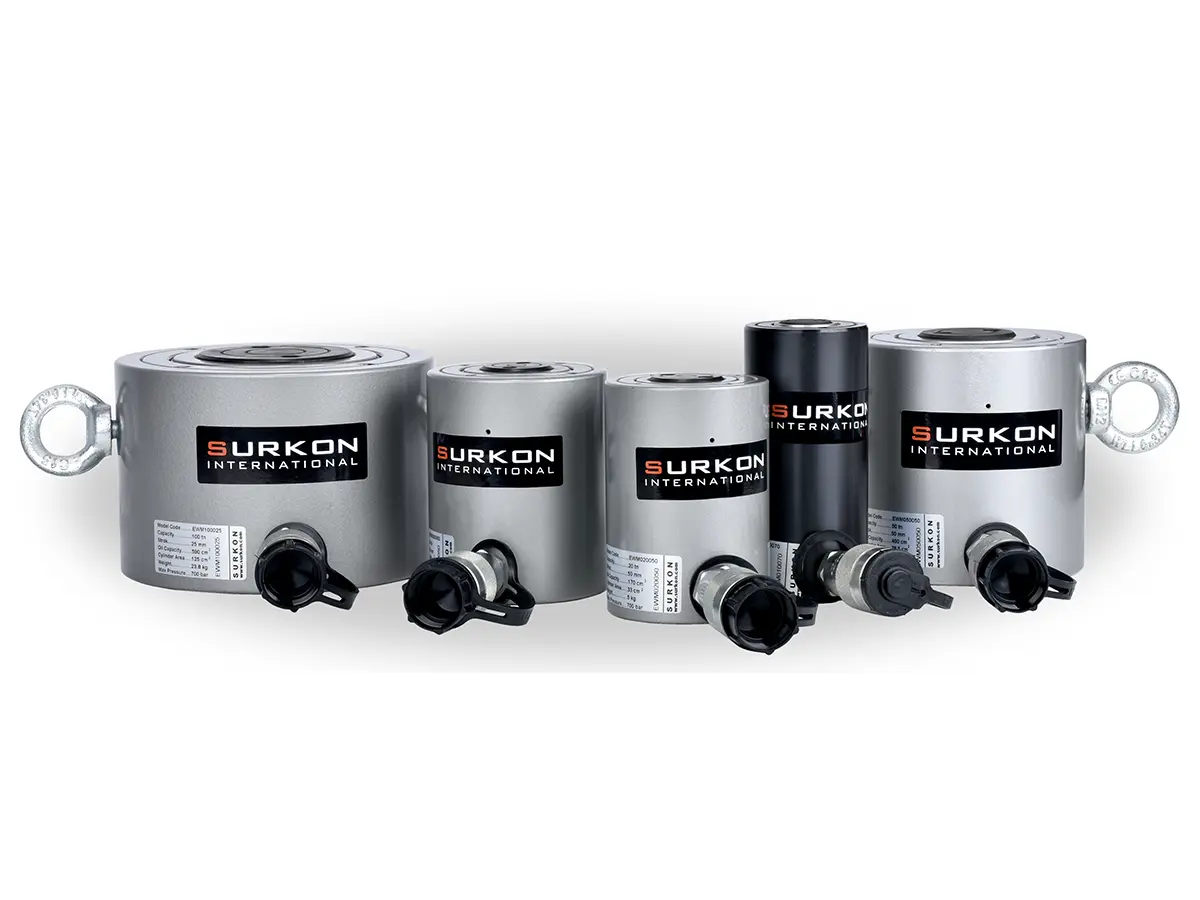

38-ewm

aluminyum-hidrolik-el-pompalari

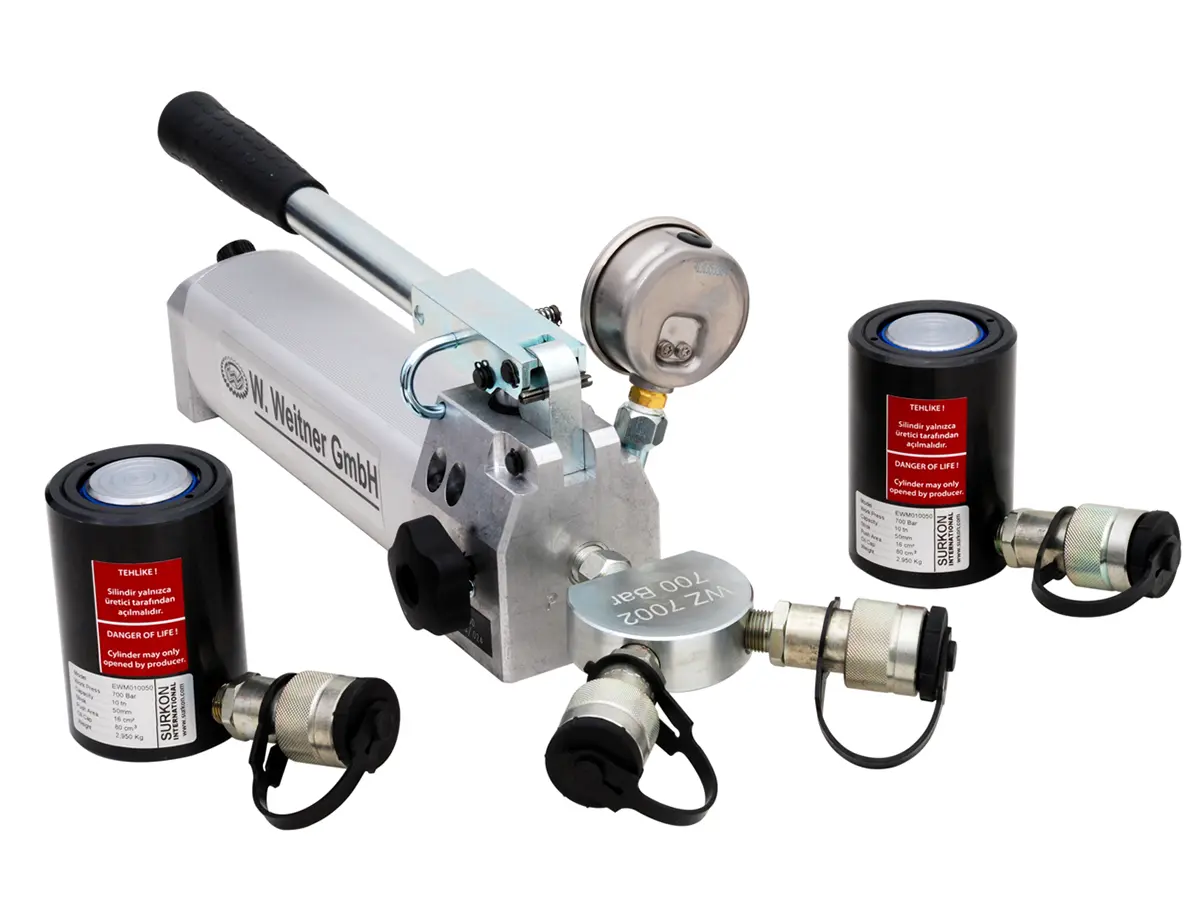

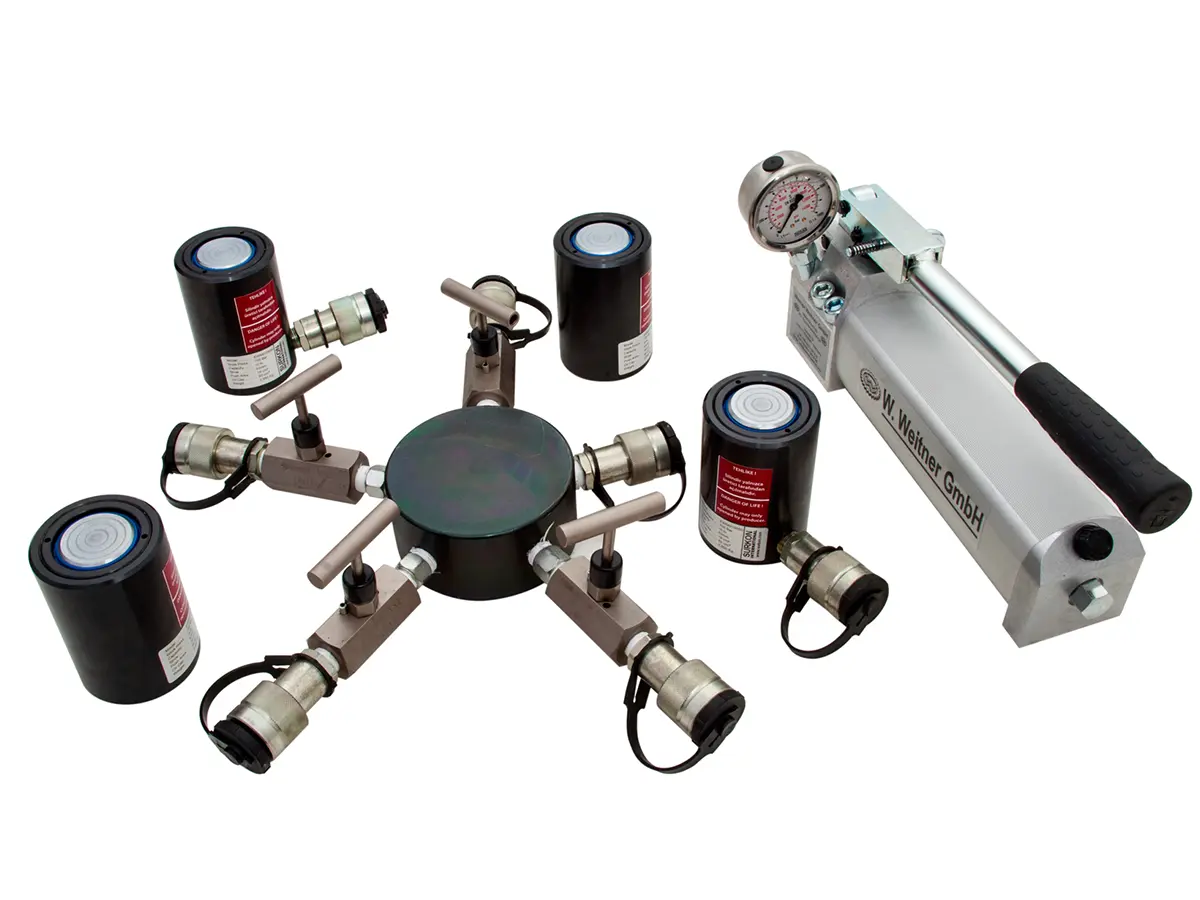

Kriko Seti Uygulaması

EWM silindirlerde çok farklı kombinasyonlarda kriko setleri oluşturulabilir. Kriko seti oluşturulurken dikkat edilecek olan en önemli husus kullanılacak olan el pompası ile hidrolik silindirin yağ hacimleri bakımından uyum içinde olmasıdır. Yüksek tonaj yüksek stroklu silindirlerin yağ ihtiyacı daha fazladır. Bu nedenle yağ tankı büyük olan pompaların tercih edilmesi gerekir. Tonajı düşük, stroku kısa olan hidrolik krikolar daha az yağa ihtiyaç duyduklarından küçük yağ tankı olan el pompaları seçilebilir. Yağ ihtiyacına gör tek hızlı veya çift hızlı pompalar arasında da seçim yapılabilir. Tek hızlı pompaların yağ debileri düşüktür. O nedenle yalnızca düşük tonajlı krikolar için tercih edilmelidir. Tek hızlı pompalar yassı silindirler için uygundur.

silindir-seti

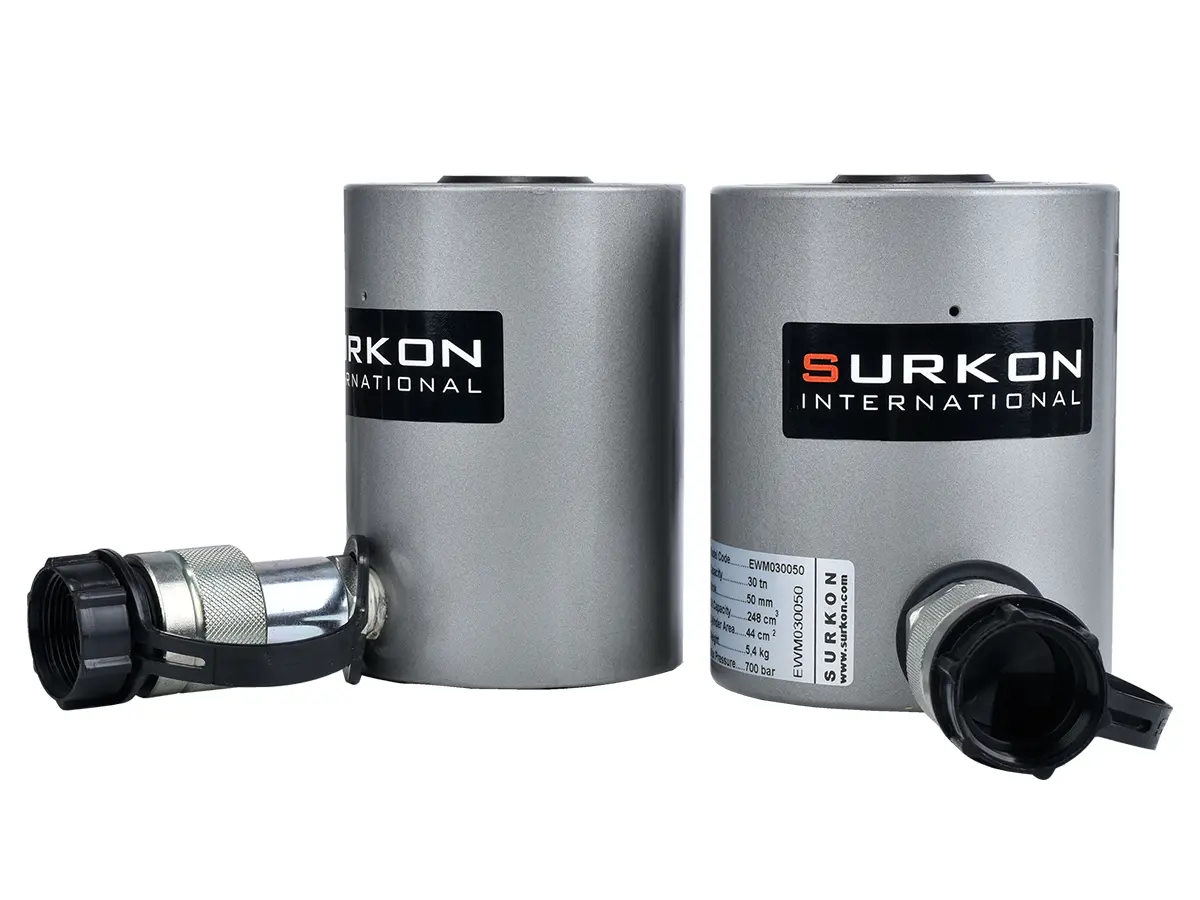

Kaplin Bağlantı

EWM serisi krikolar hızlı birleştirme vidalı kaplinler ile donatılmışlardır. Kaplin bağlantısı bu krikolarla çalışmayı hem ergonomik hem de güvenli hale getirir. Kaplinli bağlantı sayesinde bu krikoların pompa ile bağlantıları hızlı bir şekilde yapılır. Söküp takma işlemlerinde herhangi bir anahtar kullanmaya gerek kalmaz. Kullanılan kaplinler yapılarında valf içerdikleri için söküp takma sırasında yağ sızması olmaz. Pratik birleştirme kaplinleri ayrıca toz kapaklarıyla donatılmışlardır. Kapaklar kaplinlerin valflerini ve kapalı devre çalışan sisteme toz, kum gibi zararlı maddelerin girmesini engeller.

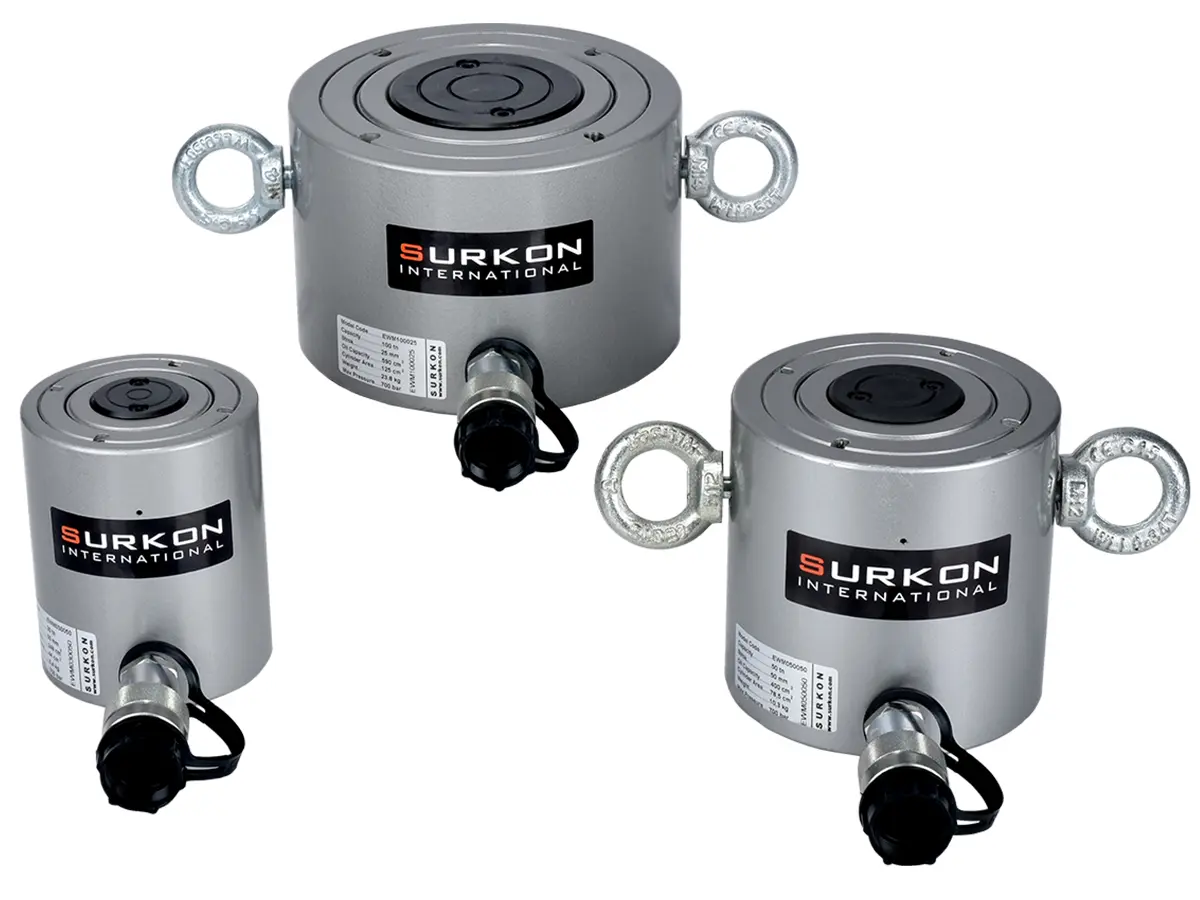

Uygulama Alanları

EWM serisi silindirler çok amaçlı kullanılabilen krikolardır. Endüstri, inşaat, gemicilik, maden gibi pek çok alanda kullanılabilecek şekilde tasarlanmışlardır. EWM krikolar yüksek basınç çalışan hidrolik pres uygulamaları için ideal ürünlerdir. Krikonun üst gövdesinin dıştan dişli olması pres ve pres benzeri uygulamalar için düşünülmüştür.
