Motor Toplama Tezgahları

Motor Toplama Tezgahı / Kaynak Montaj Fixtürü

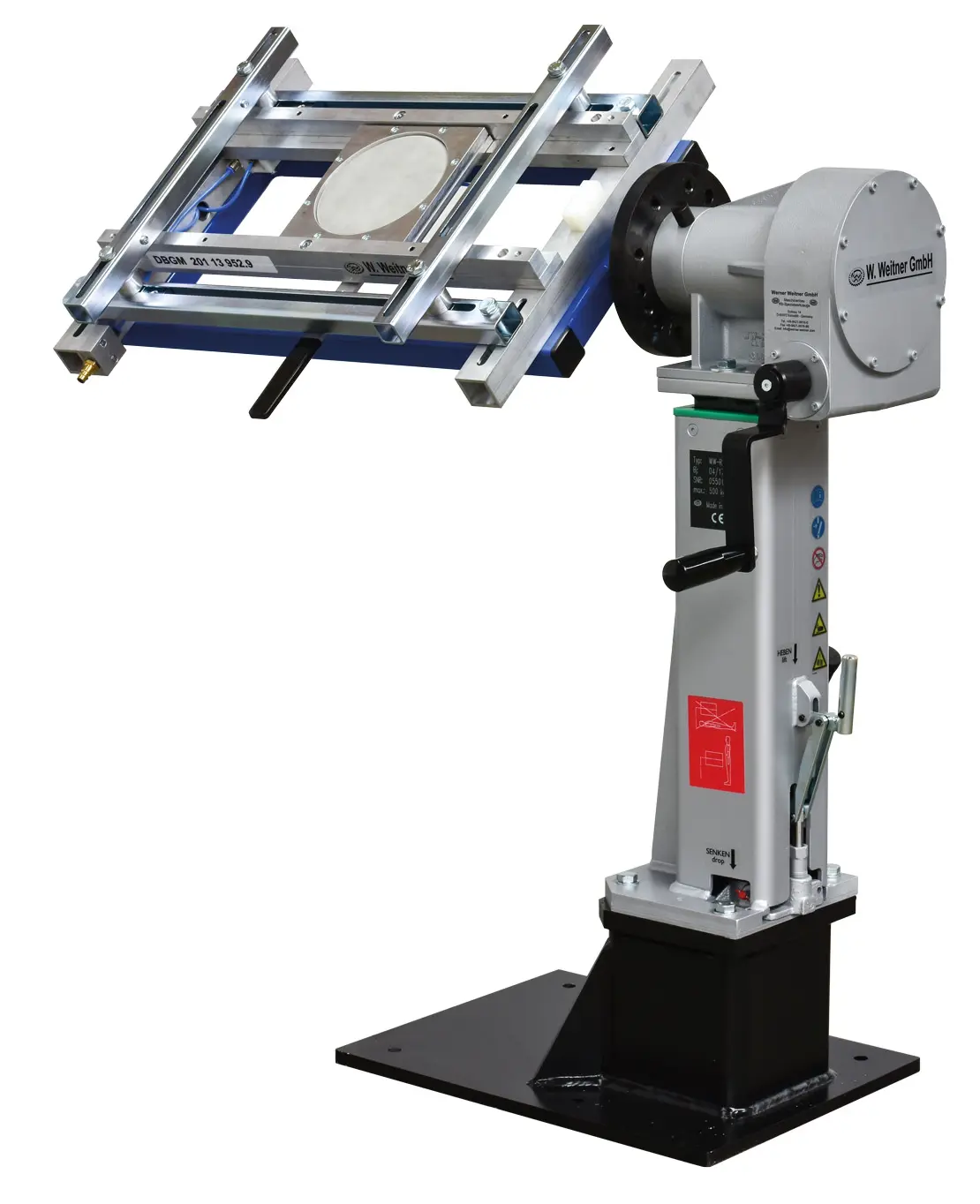

RS-600/V, Werner Weitner GmbH tarafından başta Mercedes-Benz, Porsche ve Mazda olmak üzere önde gelen otomotiv üreticilerinin ihtiyaçları doğrultusunda geliştirilmiş, motor ve şanzıman montaj işlemleri için tasarlanmış zemine sabitlemeli tezgâhtır.

RS-600/V, 500 kg taşıma kapasitesine sahiptir. Bu ağırlığa kadar her türlü motor, şanzıman veya kaynak veya montaj fixtürü olarak kullanılabilir.

RS-600/V Siemens, TAI, TEI gibi kurumlar tarafından kaynak montaj fikstürü olarak kullanılmaktadır.

Ürün Kodu	RS-600/V
Taşıma kapasitesi	500 kg
Uygun motor tipi	Binek araç
Redüktör aktarım oranı	60:01:00
Redüktör otomatik kilitleme	Mevcut
Seyyar yağ tavası	Mevcut Değil
Yükseklik ayarı	Var
Flanş çapı	200 mm
Genişlik	581 mm
Uzunluk	358 mm
Yükseklik	966 mm
Tezgah net ağırlık	110 kg

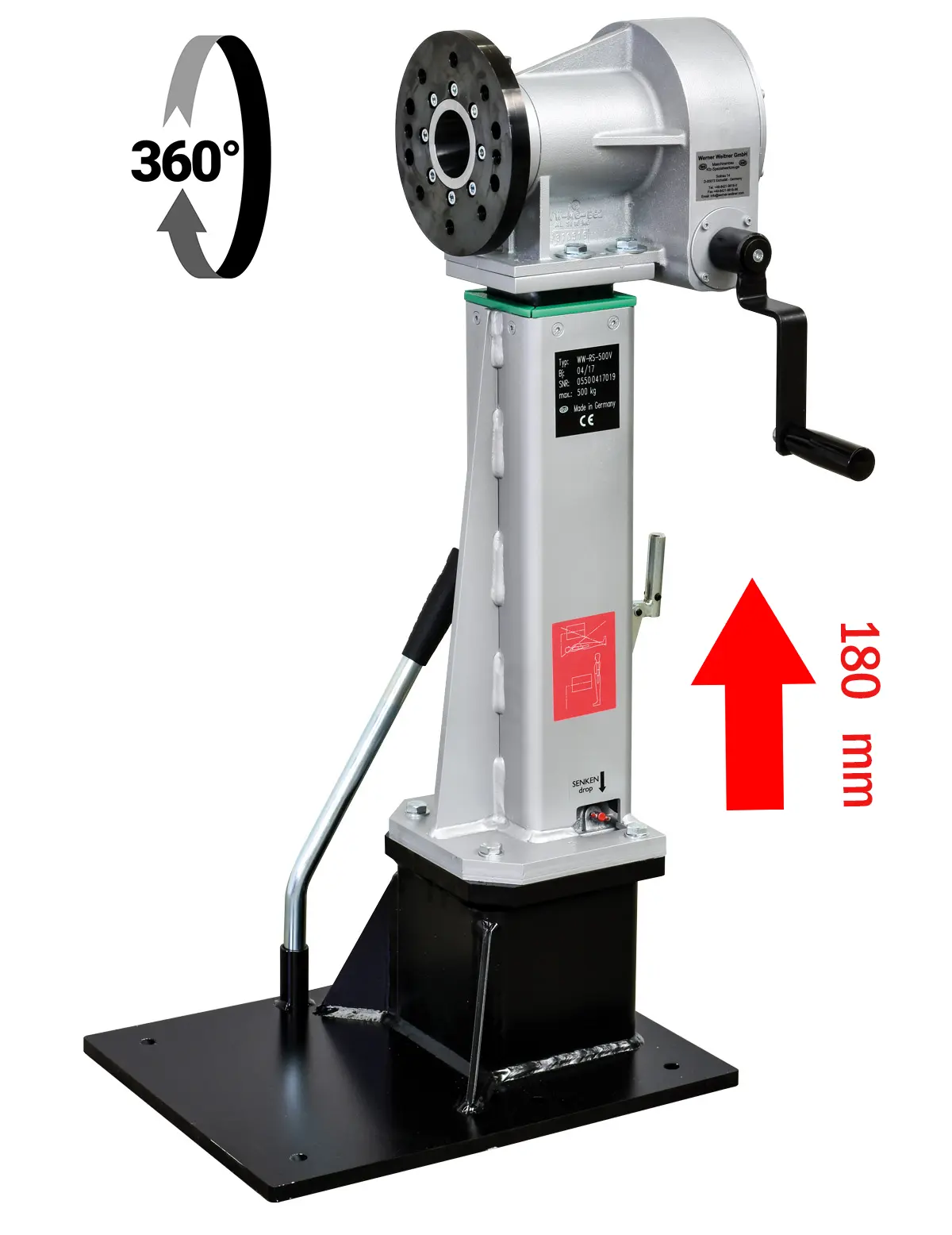

Ekseninde 360° Dönme Kabiliyeti

RS-600/V, 60:1 aktarım oranına sahip özel redüktör sistemi ile donatılmıştır. Otomatik kilitleme mekanizmasına sahip bu sistem, yükü her pozisyonda güvenli şekilde sabit tutar. Redüktör, bırakıldığı anda otomatik olarak kilitlenerek maksimum güvenlik sağlar. Yük bırakıldığı noktada kalır.

180 mm Yükseklik Mesafe Ayarı

Tezgâh, entegre hidrolik kriko sistemi sayesinde 180 mm’ye kadar yükseklik ayarı sunar. Bu özellik, operatörün motor, şanzıman veya kaynak fikstürü olarak ideal çalışma seviyesine kolayca getirmesine olanak sağlar.Yük altında hareket ettirilse bile devrilme riski oluşturmaz. Bu yüksek güvenlik ve denge özellikleri sayesinde, Mercedes-Benz ve Porsche fabrikaları tarafından onaylı ekipmanlar arasında yer almaktadır.

WW-4/100  Üniversal Motor Adaptörü

Dört nokta motor adaptörü olarak da tanımlanan ww-4/100 250 kg kapasiteye kadar her türlü motorun volan veya gövde tarafından tezgaha bağlanmasına olanak sağlar.

Adaptörün dört adet kolu bir robot mekanizması gibi farklı şekillerde montajı mümkün kılar. Sevkiyat içeriğinde standart olarak kullanılan 20 cm uzunluğunda M12 1,5 diş saplamalar bulunur. Bu saplamalar pek çok motora uyumludur. Bu ölçünün dışındaki diş ölçüsündeki saplamalar piyasadan temin edilerek kullanılabilir. İstenilen her diş ölçüsünde ve uzunluğunda saplama kullanarak motoru tezgaha bağlamak mümkündür.

WW-6/140  Üniversal Motor Adaptörü

Altı nokta motor adaptörü olarak adlandırabileceğimiz  WW-6/140  Mercedes Benz, Porsche ve VW Grup motorları için geliştirilmiştir. Her grup için özel diş ölçüsünde saplama seti bulununur. Motor altı saplama ile tezgaha sabitlenir. Hafif motorlarda yanlızca 4 saplamanın kullanılması da mümkündür. Ancak tam kapasitenin kullanılacağı durumlarda 6 saplamanın da aktif olarak yük taşıması gerekir.

WW-6/140 adaptörünün taşıma kapasitesi 500 kg dır. Bu ağırlığa kadar her türlü motorun tezgaha bağlanması mümkündür. Bu adaptör ile de motor hem volan hem de gövde tarafından tezgaha bağlanabilir.

WW-GA-120 Üniversal Şanzıman Adaptörü

Weitner GmbH motorlara ek olarak şanzımanlar için de özel adaptörler geliştirmiştir. GA-120 bu adaptörlerin küçüğüdür. Bu adaptör 120 kg taşıma kapasitesine sahiptir. Bu kapasite binek otomobil sektöründeki bütün şanzımanları taşıyabilecek bir kapasitedir. GA-120 de şanzıman 4 noktadan sabitlenir. Adaptör ayakları yatay ve dikey olarak şanzıman boyu ve yüksekliğine göre ayarlanabilir. GA-120 istisnasız bütün şanzımanların sabitlenip tezgaha bağlanabileceği bir adaptör olma özelliği taşır.

WW-GA-400 Üniversal Motor ve Şanzıman Adaptörü

WW-MG600, Werner Weitner GmbH firmasının Mercedes Benz ve Porsche fabrikaları için geliştirdiği motor ve şanzıman toplama tezgahıdır. 600 Kg kaldırma kapasitesine sahip olan MG600 ile uygun adaptörlerle her tip motor ve şanzıman tamir edilebilir.

Ergonomik tasarımı ve estetik görünümüyle MG600 otomotik kilitli redüktör sistemine sahiptir. Motor 360 derece rahatlıkla döndürülebilir. Redüktör bırakıldığı noktada otomatik olarak kilitlenir. Hiçbir güvenlik riski taşımaz.

Dairesel hareketli tekerleri sayesinde kolayca hareket ettirilebilir. Motor toplama işlemleri sırasında tezgahı tekerlerden sabitlemek mümkündür. Denge statiği mükemmel bir şekilde hesaplanmıştır. Dengesi hiç bir zaman bozulmaz. Devrilme riski yoktur.

Werner Weitner GmbH nın yine Mercedes Benz ve Porsche onaylı

 WW-WSK1000 katlanabilir atölye vinci ile birlikte uyumlu bir şekilde kullanılabilen WW-MG600 ün kullanımında motorun arçtan sökülüp tezgaha  bağlanması motorun tamir edilmesi  için bir teknisyen yeterlidir.
