Torkmetre Kalibrasyon Tezgahları Tork Anahtarı Ölçüm Doğrulama

ISO-EN-DIN6789-2:2017 Standartına Uygun

Norbar tam otomatik TWC400 ve TWC1500 tork kalibratörleri ile ISO EN DIN 6789-2:2017 standardına uygun kalibrasyon ve ölçüm doğrulama yapmak üzere tasarlanmıştır. Norbar TWC kalibrasyon cihazı 6789:2017 standardını 1 ve 2. Bölümüne uygundur. Yeni standardın 1 bölümü olan uygunluk beyanının (Declaration of Conformance) oluşturulmasına olanak sağlar. Bu işlem ile sistemde kayıtlı olmayan torkmetreler test işlemiyle belirsizlik (uncertainty) değerleri çıkartılarak  6789:2017-1 standarına uygun olup olmadığı tespit edilebilir.

Dokunmatik Ekran ve Ön Ayar Yapabilme Seçeneği

Norbar Otomatik TWC400 ve TWC1500 tork dayanıklı ve kolay kullanıma sahip dokunmatik ekrana sahiptir. Kullanıcı kalibrasyon işlemi sırasında gerekli olan bütün işlemleri dokunmatik ekran üzerinden yürütebilir. Kalibrasyon için ön ayar yapmak da mümkündür.  Ön ayar ile torkmetrelerin sistem içinde şablonları oluşturulur. Aynı özelliklerdeki benzer cihazın kalibrasyonu bu şablon üzerinden tek tuş ile gerçekleşir.

Statik veya Flanş Bağlantılı Tork Sensörlü Seçenek

Norbar tork kalibratörlerinde iki farklı tork sensörü kullanır. Static Smart tork sensörü veya Flanş Bağlantılı (FMT) tork sensörü. Her iki model de Norbar tarafından üretilir.

Parça No	Ürün Tanımı
50671.LOG	0.04-2 Nm - FMT Sensör
50672.LOG	0.5-10 N.m - FMT Sensör
50673.LOG	1.25-25 N.m - FMT Sensör
50844.LOG	3.0-60 N.m - FMT Sensör
50674.LOG	7.5-150 N.m - FMT Sensör
50675.LOG	20-400 N.m - FMT Sensör
50676.LOG	30-1500 N.m - FMT Sensör

Parça No	Ürün Tanımı
50591.LOG	0.5-10 N.m - Statik Sensör
50592.LOG	1.25-25 N.m - Statik Sensör
50593.LOG	3-60 N.m - Statik Sensör
50701LOG	7.5-150 N.m - Statik Sensör
50596.LOG	20-400 N.m - Statik Sensör
50772.LOG	100-1000 N.m - Statik Sensör
50766.LOG	150-1500 N.m - Statik Sensör

Çift Hızlı Redüktör Sistemi – Tam otomatik ve Hassas Yükleme

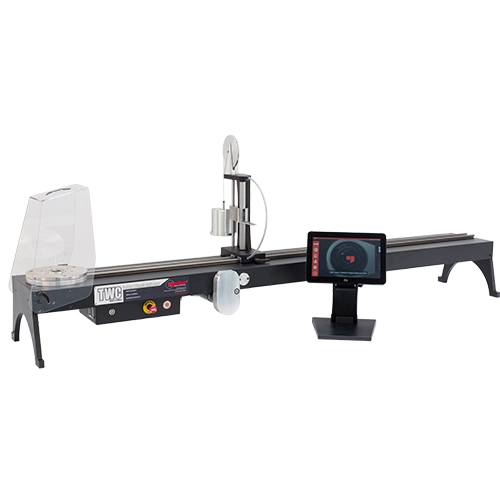

Norbar TWC tam otomatik tork yükleme tezgahı akıllı hız sistemi ile tasarlanmıştır. Bu hız sistemi servo motor ile elektronik olarak kontrol edilir. Tork yüklemesinin ilk safhası (%80 lik ilk kısım) hızlı, kalan %10 son son kısım, ölçülen değere yaklaştıkça yavaş ve hassas yükleme bu şekilde sağlanır. ISO6789-2:2017 standartında bu özellik şart koşulmuştur.

Kare Sürücüden Tahrik  - Tork Sensörünü Döndürme Yöntemi

Yeni tip tork kalibrasyon tezgahlarda tork kuvveti tork sensörü döndürülerek kare sürücüden yüklenir. Dönen tork sensörü (transducer) kuvvetin torkmetreye 90 açı ile uygulanmasını sağlar. Tork anahtarı, ölçüm tezgahı üzerinde 180 derecelık bir yatay bir pozisyonda yükleme noktasına sabitlenerek konumlandırılır. Bu özellik sayesinde, yan yükler ve torkmetrenin kendi ağırlığı ölçüm doğrulamaya etki etmez. Kare sürücüden tahrik ISO6789:2017 standardının diğer bir şartıdır.

Torkmetre Kalibrasyonunun Tek Sensörle Yapılması Kuralı

Yeni uluslararası tork kalibrasyon standardı 6789-2:2017 torkmetrelerin tek bir transducer ile yapılmasını öngörür. Kalibrasyon sırasında tezgahda sensör değişimi kabul edilmez. Tork sensörü seçimi, kalibre edilecek torkmetrelerin minimum ve maksimum değerlerini içerecek şekilde yapılmalıdır. Yeni standart ölçüm aralığını %0,  %60 ve %100 olarak belirlemiştir. Norbar FMT tiplerde iki sensör ile 1.25 Nm. ile 1500 N.m aralığını kapsar.

Tork Ölçümü Üzerinde Parazit Etkiler

ISO EN DIN 6789-2:2017 tork anahtarı kalibrasyon standartı ölçüm doğrulama üzerindeki parazit etkileri en aza indirecek şartları belirlemiştir. Parazit yan etkiler yüksek hassasiyetteki tork ölçümünde belirsizliği artırmaktadır.  Tork anahtarının kabzasındaki yükleme merkezine tam olarak oturtulması, tork kolunun terazi sistemiyle kendi öz ağırlığının verdiği denge ile 180 derece yatay doğal konuma otomatik olarak gelmesi Norbar ın parazit etkileri en aza indiren patent başvurusu olan çözümüdür.

Veri Analizi ve Depolama

Norbar Otomatik TWC400 ve TWC1500 tork kalibratörleri ile kalibrasyon verileri analizi yapmak mümkündür. Veri analizi için başka yazılıma ihtiyaç duyulmaz. Ayrıca yüksek depolama kapasitesi ile verileri depolayabilme özelliğine sahiptir.

Aluminyumdan Mamül, Hafif Seyyar Kullanıma Uygun

Norbar yeni tip TWC tork kalibratör cihazları Alüminyum malzemeden imal edilmiştir. TWC400 40kg, TWC1500 45 kg dır. Taşınabilir olması seyyar kullanıma olanak sağlar. Kalibrasyon laboratuarları müşterilerinin işyerlerinde bile tork ölçüm işlemlerini yapabilirler. Norbar TWC tork kalibratörleriyle mobil tork ölçüm laboratuarları oluşturulabilir.

Ölçüler	Birim	TWC-400A	TWC-1500A
Tezgah Ağırlığı	Kg	40	45
A	mm	620	620
B	mm	330	330
C	mm	395	395
D	mm	1019	1769
