Norbar Tork Anahtarları

Norbar Sabit Ayarlı
Tork Anahtarları
[12 – 400 N.m]

Norbar Sabit Ayarlı Seri Üretim Torkmetreler

Torklama hassasiyeti ±%3
Tork aralığı N.m [ 12 – 400 ]
Tork aralığı Lbf.ft [ 5 - 300]
DIN-EN ISO 6789-1:2017 ye uygun tasarım
Kalibratör ile ayar, tork aralıkları için renkli tapa
Kare sürücü sayesinde iki yönde torklama
Kare sürücülü cırcır veya değişken uçlu
Norbar üretici fabrika kalibrasyon belgeli
Türkak akreditasyon kalibrasyon opsiyoneldir
Menşei İngiltere, üretici Norbar Tools ltd.
Teknik destek Surkon tarafından sağlanır.

bannerpserisi1

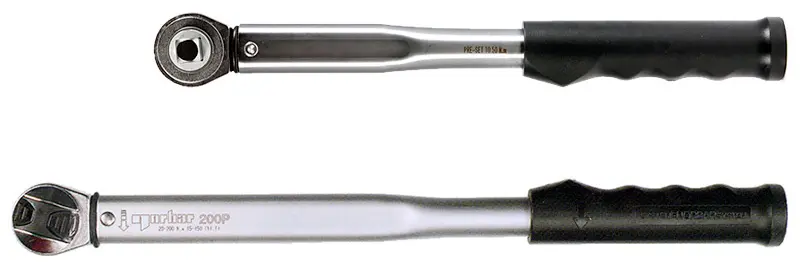

Seri Üretim Tork Anahtarı : Uzun Ömür, Dayanıklı Yapı

Norbar P type, imalat tipi sabit ayarlı tork anahtarları seri üretimdeki yoğun kullanım şartları dikkate alınarak üretilmiş tork anahtarı modelidir. Bu modelde tork anahtarının dayanıklı, uzun ömürlü olması ve yüzbinlerle ifade edilen torklama işleminden sonra hassasiyetin ±%3 seviyelerinde kalması esastır. Sabit ayarlı tork anahtarları iki farklı kare sürücü modeliyle ve değişken uçlarıyla 12 N.m’den 400 N.m’ye kadar torklama imkanı sunarlar.

tork-anahtarlari-norbar-p-type

Sürücü Seçenekleri:

Geçmeli cırcırlı kare sürücü 3/8”, 1/2”, 3/4”
Sürgülü cırcır mekanizmalı kare sürücü 3/8”,
1/2”, 3/4" ,9x12 ve 14x18 dişi uç
16 mm spigot

banner2pserisi

Endüstriyel Cırcır Kare Sürücülü Sabit Ayarlı Torkmetre

Parça	Model	Tork Aralığı		Sürücü	Cırcır Çapı	Cırcır Dişi	Uzunluk	Ağırlık
#	#	N.m	lbf.ft	inch	Ø mm	#	mm	kg
13051	Pro 60	12-60	5-45	3/8"	36	72	295	0.6
13052	Pro 60	12-60	5-45	1/2"	42	72	301	0.7
13053	Pro 100	20-100	15-75	3/8"	36	72	335	0.7
13054	Pro 100	20-100	15-75	1/2"	42	72	342	0.7
13055	Pro 200	40-200	30-150	1/2"	45	72	425	1.0
13057	Pro 300	60-300	45-220	1/2"	54	30	668	1.2
13056	Pro 400	80-400	60-300	1/4"	52	30	675	2.0

Norbar 13051 12-60 N.m Tork Anahtarı
Norbar 13052 12-60 N.m Tork Anahtarı
Norbar 13053 20-100 N.m Tork Anahtarı
Norbar 13054 20-100 N.m Tork Anahtarı
Norbar 13055 40-200 N.m Tork Anahtarı
Norbar 13057 60-300 N.m Tork Anahtarı
Norbar 13056 80-400 N.m Tork Anahtarı

p-type-sabit-ayarli-tork-anahtarlari-cizim-02

p-type-sabit-ayarli-tork-anahtarlari-cizim-01

Otomotiv Cırcır Kare Sürücülü Sabit Ayarlı Torkmetre

Parça	Model	Tork Aralığı		Sürücü	Cırcır Çapı	Cırcır Dişi	Uzunluk	Ağırlık
#	#	N.m	lbf.ft	inch	Ø mm	#	mm	kg
11164	Pro 60	12-60	5-45	3/8"	30	72	289	0.6
11171	Pro 60	12-60	5-45	1/2"	30	72	289	0.6
11138	Pro 100	20-100	15-75	3/8"	30	72	329	0.7
11139	Pro 100	20-100	15-75	1/2"	30	72	329	0.7
11140	Pro 200	40-200	30-150	1/2"	42	72	425	1.0

Norbar 11164 12-60 N.m Tork Anahtarı
Norbar 11171 12-60 N.m Tork Anahtarı
Norbar 11138 20-100 N.m Tork Anahtarı
Norbar 11139 20-100 N.m Tork Anahtarı
Norbar 11140 40-200 N.m Tork Anahtarı

Tork Ayarı Nasıl Yapılır ?

İmalat tipi seri üretim tork anahtarlarında tork değerini gösteren bir gösterge yoktur. Tork ayarı, tork test cihazları ile yapılarak istenen değere sabitlenir. Kullanıcılar tork değerinde herhangi bir değişiklik yapamazlar. Tork ayarı seri üretim yöneticisi tarafından Norbar Torque Tester, tork kalibratörleriyle yapılır. Tork ayarı, tutma kolunun arkasında yer alan alyan civata ile yay tansiyonunun değiştirilmesiyle gerçekleşir. Tork anahtarının ayar yapıldığı bölge sevkiyat içeriğinde yer alan renkli tapalar ile kapatılır. Farklı renkler farklı tork değerlerini ifade edebildiği gibi, kullanıcılara göre de renkler tanımlanabilir.

sabit-ayarli-tork-anahtarlari-norbar-p-type-09-560x367

sabit-ayarli-tork-anahtarlari-norbar-p-type-03-1-560x335

Tork Kontrolü

Belli değere sabitlenen tork anahtarının ayar civatası sevkiyat içeriğinde bulunan renkli tapalar ile kapatılır. Bu tapalar ancak imha edilerek ya da tahrip edilerek yuvasından çıkarılır. Renkli koruma tapaları iki kez kullanılmaz. Bu özellik tork kontrolünün kolayca sağlanmasına olanak sunar. Her kalibrasyon işleminden sonra yeni tapa kullanılır. Seri üretim yöneticisi tork anahtarlarının ayarının değiştirilip değiştirilmediğini hasar gören tapalardan tespit eder.

Fabrika Kalibrasyonu
İmalat tipi seri üretim tork anahtarları standart olarak herhangi bir değere sabitlenmeden sevk edilir. Müşterinin talep etmesi halinde tork anahtarı istenilen değere ayarlanarak kalibre edilir, fabrika kalibrasyon belgesiyle sevk edilir. Norbar fabrikasında yapılan kalibrasyon işlemi ek ücrete tabidir.

16 mm Spigot Sürücülü Sabit Ayarlı Torkmetre

Parça	Model	Tork Aralığı		Sürücü	Uzunluk	Ağırlık
#	#	N.m	lbf.ft	mm	mm	kg
11167	Pro 60	12-60	5-45	16	295	0.6
11143	Pro 100	20-100	15-75	16	301	0.7
11144	Pro 200	40-200	30-150	16	335	0.7
11117	Pro 300	60-300	45-220	16	342	0.7

Norbar 11167 12-60 N.m Tork Anahtarı
Norbar 11143 20-100 N.m Tork Anahtarı
Norbar 11144 40-200 N.m Tork Anahtarı
Norbar 11117 60-300 N.m Tork Anahtarı

16mm-spigot

Dişi Uç Girişli Sabit Ayarlı Torkmetre

Parça	Model	Tork Aralığı		Sürücü	Uzunluk	Ağırlık
#	#	N.m	lbf.ft	mm	mm	kg
11170	Pro 60	12-60	5-45	9x12	286	0.6
11150	Pro 100	20-100	15-75	9x12	326	0.6
11151	Pro 200	40-200	30-150	9x12	403	0.8
11152	Pro 200	40-200	30-150	14x18	414	0.8
11153	Pro 300	60-300	45-220	14x18	534	1.1
13068	Pro 400	80-400	60-300	14x18	652	1.8
