RS-600/V Motor Toplama Sehpası Kaynak Montaj Fixtürü
[500 Kg]

Model kodu RS-600/V
Taşıma kapasitesi 500 kg
Redüktör aktarım oranı 60:1
Ekseninde 360° derece döner
Otomatik kilit mekanizmalı redüktör
Redüktör her pozisyonda yükü tutar
Kriko destekli 180mm yükseklik ayarlı
Zemine sabitlenebilen özel tasarım
Mercedes, Porsche, Mazda onaylı
Kapsamlı motor adaptör seçenekli
Menşei Almanya, üretici Weitner GmbH
Teknik destek Surkon tarafından sağlanır

Motor Toplama Tezgahı / Kaynak Montaj Fixtürü

RS-600/V, Werner Weitner GmbH tarafından başta Mercedes-Benz, Porsche ve Mazda olmak üzere önde gelen otomotiv üreticilerinin ihtiyaçları doğrultusunda geliştirilmiş, motor ve şanzıman montaj işlemleri için tasarlanmış zemine sabitlemeli tezgâhtır. RS-600/V, 500 kg taşıma kapasitesine sahiptir. Bu ağırlığa kadar her türlü motor, şanzıman veya kaynak veya montaj fixtürü olarak kullanılabilir. RS-600/V Siemens, TAI, TEI gibi kurumlar tarafından kaynak montaj fikstürü olarak kullanılmaktadır.

Ürün Kodu	RS-600/V
Taşıma kapasitesi	500 kg
Uygun motor tipi	Binek araç
Redüktör aktarım oranı	60:1
Redüktör otomatik kilitleme	Mevcut
Seyyar yağ tavası	Mevcut Değil
Yükseklik ayarı	Var
Flanş çapı	200 mm
Genişlik	581 mm
Uzunluk	358 mm
Yükseklik	966 mm
Tezgah net ağırlık	110 kg

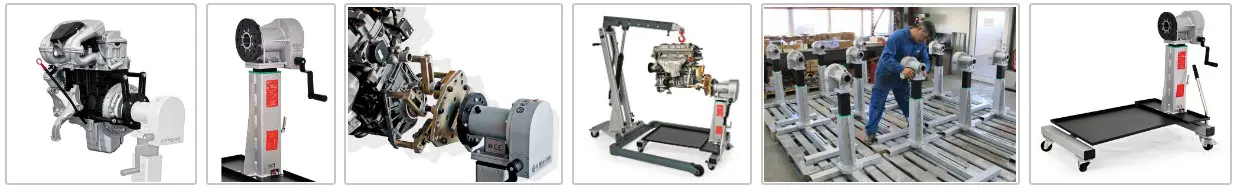

21-rs-600-v-motor-toplama-tezgahi

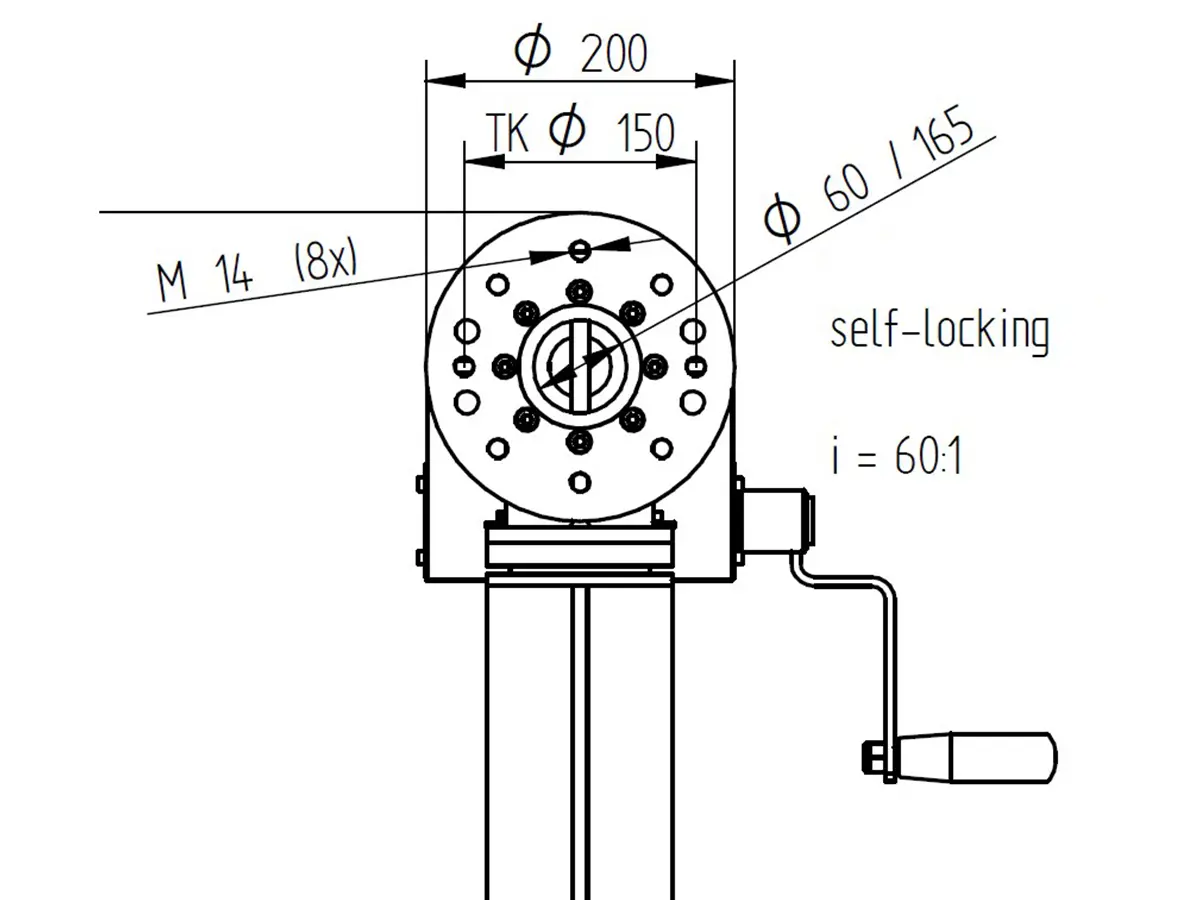

Ekseninde 360° Dönme Kabiliyeti

RS-600/V, 60:1 aktarım oranına sahip özel redüktör sistemi ile donatılmıştır. Otomatik kilitleme mekanizmasına sahip bu sistem, yükü her pozisyonda güvenli şekilde sabit tutar. Redüktör, bırakıldığı anda otomatik olarak kilitlenerek maksimum güvenlik sağlar. Yük bırakıldığı noktada kalır.

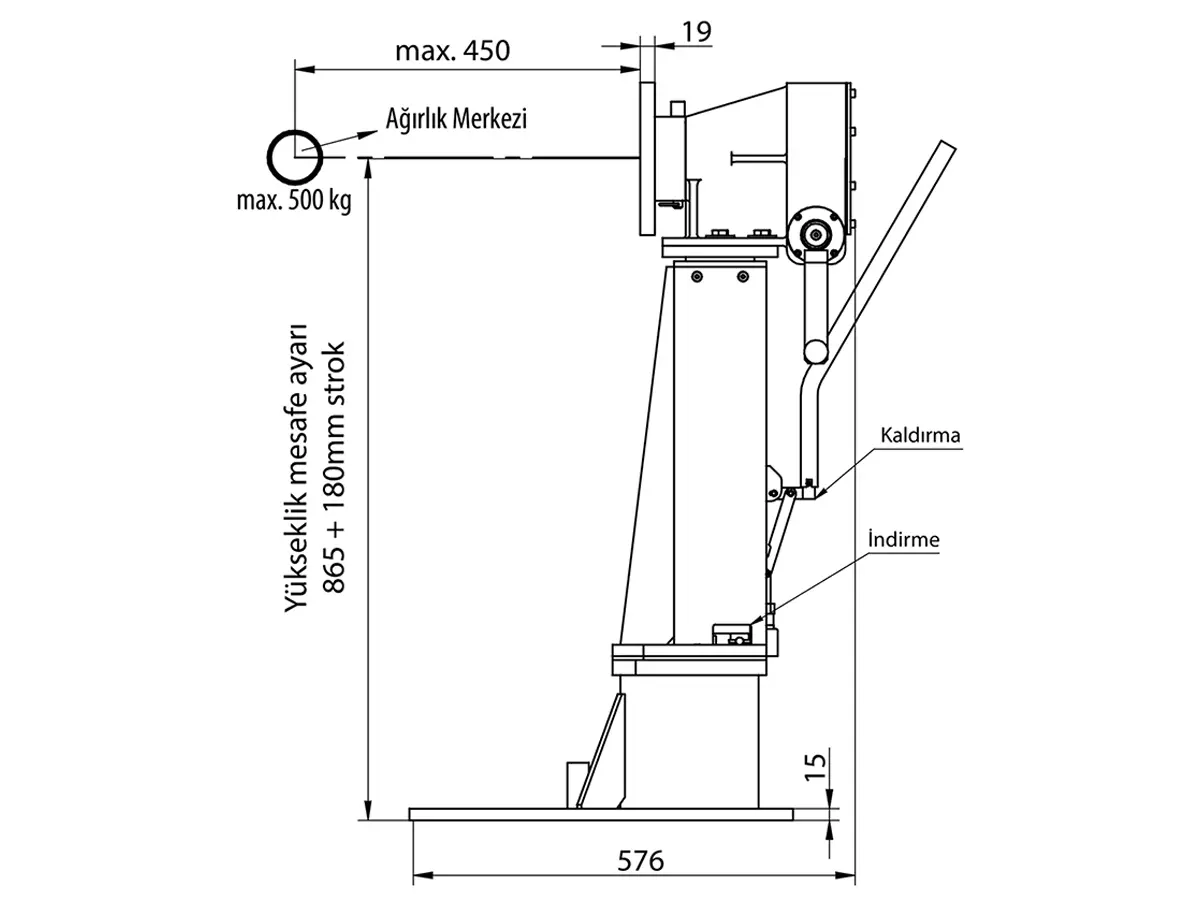

180 mm Yükseklik Mesafe Ayarı

Tezgâh, entegre hidrolik kriko sistemi sayesinde 180 mm’ye kadar yükseklik ayarı sunar. Bu özellik, operatörün motor, şanzıman veya kaynak fikstürü olarak ideal çalışma seviyesine kolayca getirmesine olanak sağlar.Yük altında hareket ettirilse bile devrilme riski oluşturmaz. Bu yüksek güvenlik ve denge özellikleri sayesinde, Mercedes-Benz ve Porsche fabrikaları tarafından onaylı ekipmanlar arasında yer almaktadır.

Zemine Sabitlenebilir Tezgah Tasarımı

RS-600/V, MG-600/V tekerli ana modelinden esinlenerek zemine sabitlenerek kullanılmak üzere tasarlanmıştır. Uygun montaj noktaları sayesinde zemine güvenli bir şekilde sabitlenir ve kullanım sırasında maksimum stabilite sağlar. RS-500 motor toplama tezgahı bir flanş plakası ile zemine 6 noktadan dübellenerek sabitlenir. 385 x 500mm ebadındaki sabitleme plakası sevkiyata dahil, bağlantı dübel ve civataları hariçtir. Arabalı mobil kullanım için MG-600/V modeli alternatif olarak sunulur.

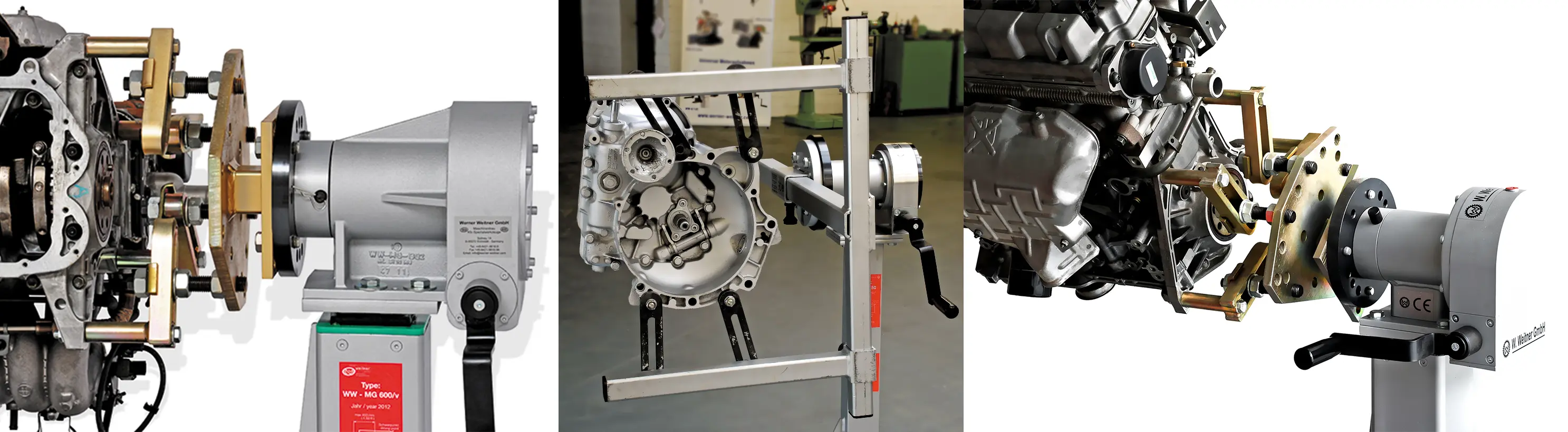

20-rs-600-v-motor-toplama-tezgahi

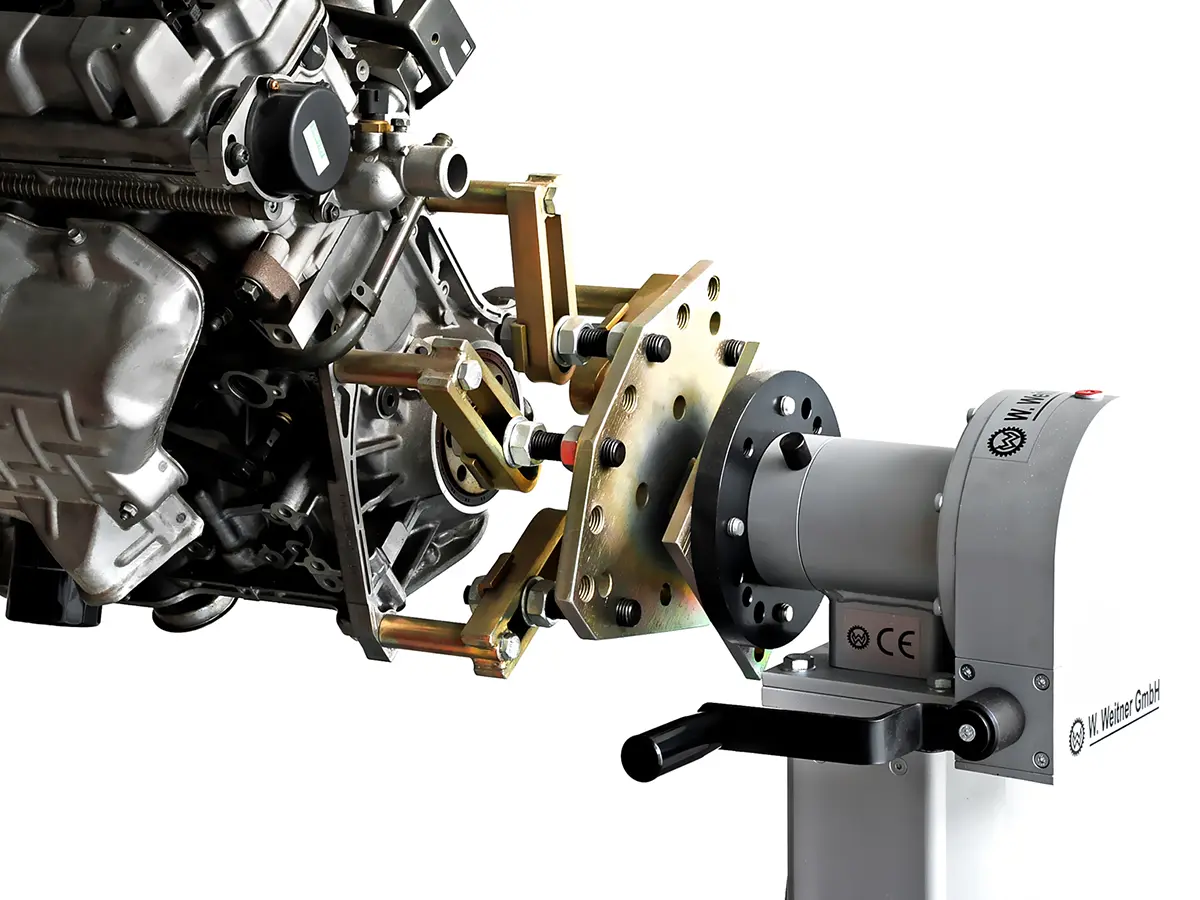

WW-4/100 Üniversal Motor Adaptörü

Dört nokta motor adaptörü olarak da tanımlanan ww-4/100 250 kg kapasiteye kadar her türlü motorun volan veya gövde tarafından tezgaha bağlanmasına olanak sağlar.

Adaptörün dört adet kolu bir robot mekanizması gibi farklı şekillerde montajı mümkün kılar. Sevkiyat içeriğinde standart olarak kullanılan 20cm uzunluğunda M12x1,5 diş saplamalar bulunur. Bu saplamalar pek çok motora uyumludur. Bu ölçünün dışındaki diş ölçüsündeki saplamalar piyasadan temin edilerek kullanılabilir. İstenilen her diş ölçüsünde ve uzunluğunda saplama kullanarak motoru tezgaha bağlamak mümkündür.

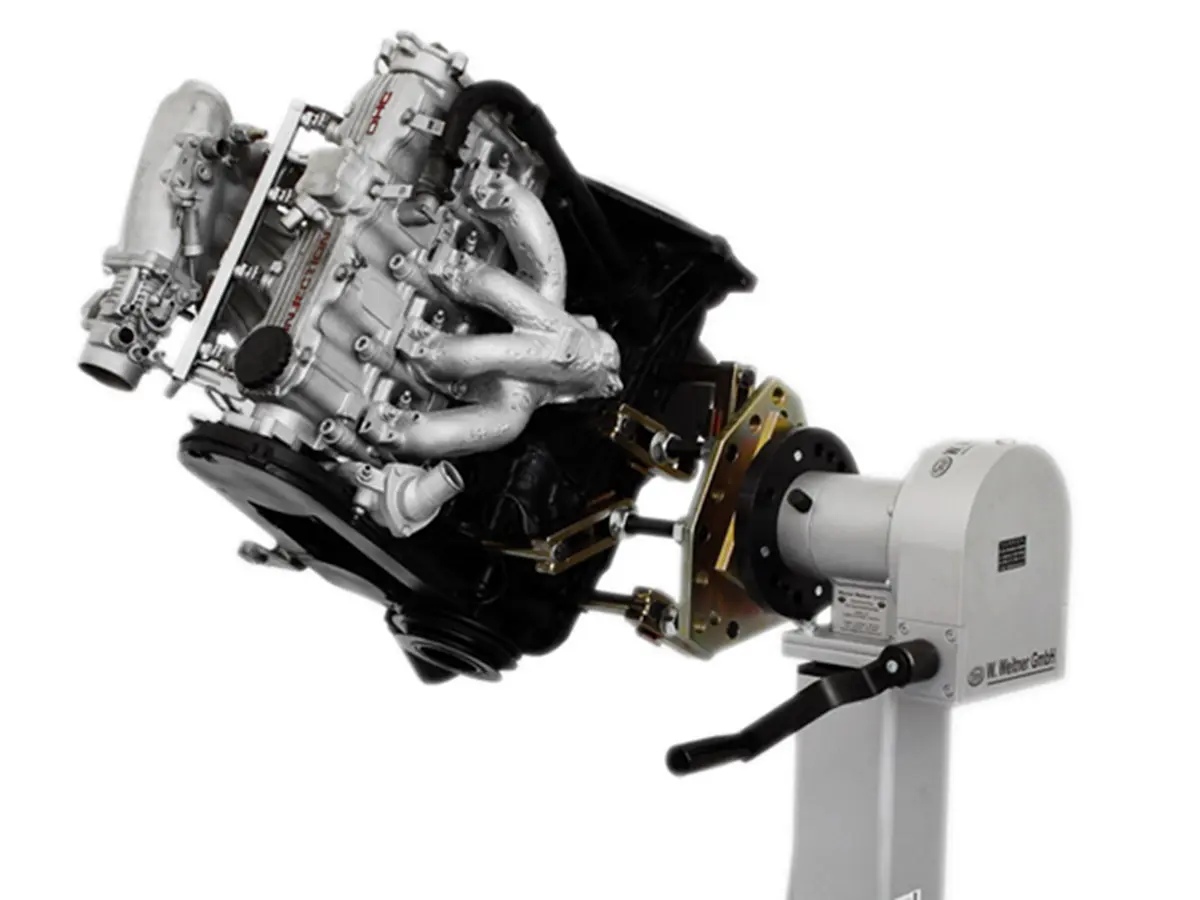

WW-6/140 Üniversal Motor Adaptörü

Altı nokta motor adaptörü olarak adlandırabileceğimiz WW-6/140 Mercedes Benz, Porsche ve VW Grup motorları için geliştirilmiştir. Her grup için özel diş ölçüsünde saplama seti bulununur. Motor altı saplama ile tezgaha sabitlenir. Hafif motorlarda yanlızca 4 saplamanın kullanılması da mümkündür. Ancak tam kapasitenin kullanılacağı durumlarda 6 saplamanın da aktif olarak yük taşıması gerekir.

WW-6/140 adaptörünün taşıma kapasitesi 500 kg dır. Bu ağırlığa kadar her türlü motorun tezgaha bağlanması mümkündür. Bu adaptör ile de motor hem volan hem de gövde tarafından tezgaha bağlanabilir.

ww-6-140-universal-motor-baglama-adaptoru

WW-GA-120 Üniversal Şanzıman Adaptörü

Weitner GmbH motorlara ek olarak şanzımanlar için de özel adaptörler geliştirmiştir. GA-120 bu adaptörlerin küçüğüdür. Bu adaptör 120 kg taşıma kapasitesine sahiptir. Bu kapasite binek otomobil sektöründeki bütün şanzımanları taşıyabilecek bir kapasitedir. GA-120 de şanzıman 4 noktadan sabitlenir. Adaptör ayakları yatay ve dikey olarak şanzıman boyu ve yüksekliğine göre ayarlanabilir. GA-120 istisnasız bütün şanzımanların sabitlenip tezgaha bağlanabileceği bir adaptör olma özelliği taşır.

WW-GA-400 Üniversal Motor ve Şanzıman Adaptörü

GA-400 motor ve şanzıman adaptörü 400 kg kadar yükün altına girebilir. Her türlü şanzımana uyumludur. Özellikle Mercedes Benz in OM651 | M271 EVO motorları için geliştirilmiştir. Bu yeni tip motorların ağır olması nedeniyle motorların iki tarafdan bağlanması uygun görülmüştür. GA-400 üniversal adaptör MG-600V motor sehpasıyla birlikte kullanılır.

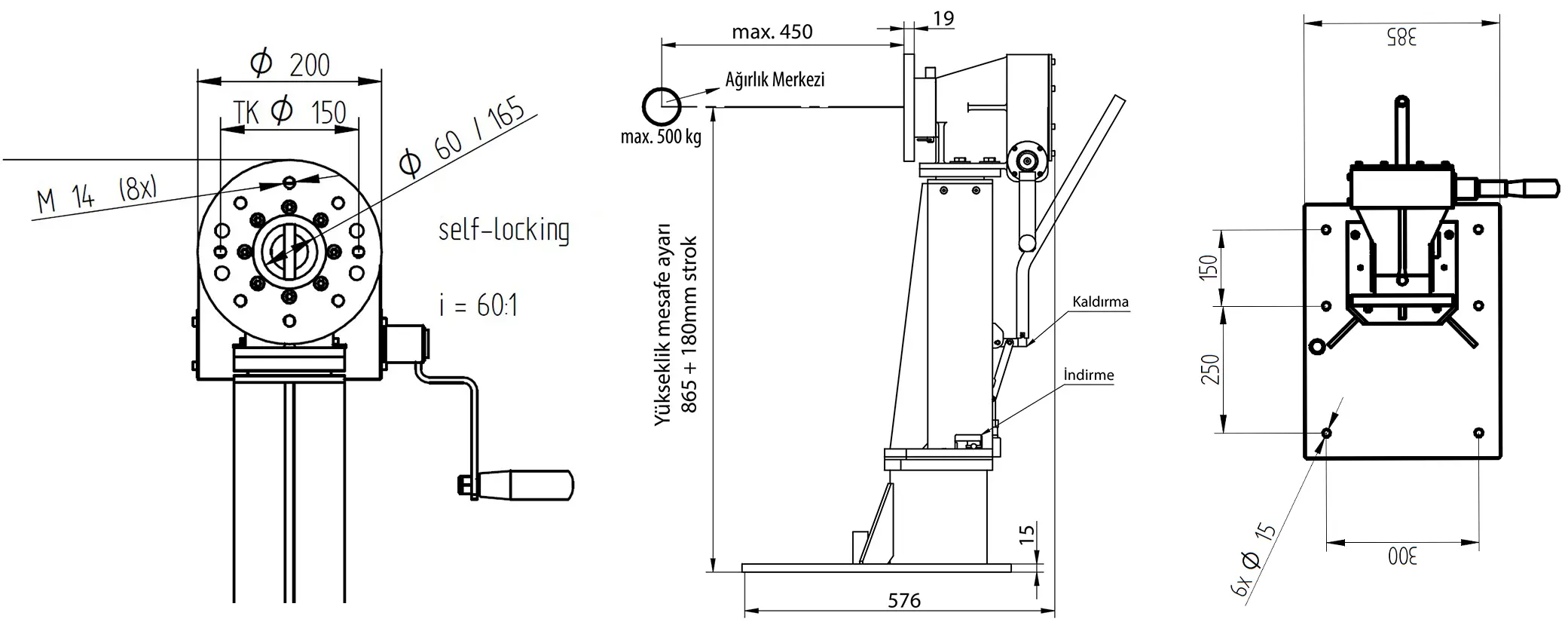

16-rs-600-v-motor-toplama-tezgahi
