HTE Yay Dönüşlü
Hidrolik Çok Kademeli Silindir
[M24 ~ M64]

  • Kapasite 307 – 2350 kN (30 - 236 ton)
  • Maks. çalışma basıncı 1250 – 1350 bar
  • Saplama metrik ölçüsü M24 – M64
  • Piston stroku 7 veya 10 mm
  • Yay dönüşlü, iki kademeli silindir
  • Aşırı basınç için koruma sistemi
  • El pompası, elektrikli pompa ile çalışır
  • Türbin montajlarına uygun yapı
  • Dar bölgelerdeki gerdirmelere uygun
  • Farklı ihtiyaçlar için özel tasarımlar
  • Menşei Çin, üretici Torc-Tech
  • Türkiye’de teknik servis hizmeti
HTE Serisi Türbin Montaj Saplama Gerdirme
Model HTE24 HTE30 HTE33 HTE36 HTE39 HTE42 HTE45 HTE48 HTE56 HTE64
Maks.Basınç 1350 bar 1350 bar 1350 bar 1350 bar 1350 bar 1350 bar 1350 bar 1350 bar 1350 bar 1250 bar
Maks.Kapasite 307 kN 465 kN 595 kN 678 kN 800 kN 915 kN 1086 kN 1202 kN 1660 kN 2350 kN
Maks.Strok 7 mm 7 mm 7 mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm 10 mm
Etki Alanı 2274 mm² 3448 mm² 4407 mm² 5027 mm² 5926 mm² 6830 mm² 8047 mm² 9621 mm² 12296 mm² 18800 mm²
Kademe Sayısı 2 2 2 2 2 2 2 2 2 2
Dış Çap 59 mm 72 mm 79 mm 84.5 mm 91.5 mm 98.5 mm 107 mm 116 mm 131 mm 147.8 mm
Cıvata Ebadı M24x3 M30×3.5 M33x3.5 M36×4 M39×4 M42×4.5 M45x4.5 M48×5 M56x5.5 M64x6
Altıgen Ölçü 36 mm 46 mm 50 mm 55 mm 60 mm 65 mm 70 mm 75 mm 85 mm 95 mm
Ağırlık  5 kg 6.6 kg 8 kg 10.7 kg 12.8 kg 16.1 kg 20.8 kg 22 kg 24 kg 47.2 kg

NOT: Tabloda belirtilen modeller sadece numunedir, müşterilerin ihtiyacına göre özel tasarımlar yapılabilir.

Kapasite: 307-2350 kN

Mevcut Cıvata: M24-M64

Maksimum Çalışma Basıncı: 1250-1350 bar

Ürün Özellikleri

  • Çok kademeli silindir tasarımı, gerginlik uzunluğunu artırır.
  • Küçük dış çapı ile güçlü kapasitesi, dar alanlarda çalışmaya uygundur.
  • Yay dönüşlü, maksimum değerin üzerindeki strok için korur, sürekli çalışmaya uygundur.
  • 1250-1350 bar çalışma basıncı.
  • Süper yüksek basınçlı el pompaları ve elektrikli pompa ile çalışır.
  • Güvenlik koruması için dahili olarak kurulmuş patlamaya dayanıklı cihaz
  • Rüzgar türbini montajları için uygun ince ve dar yapı
  • İstenilen kuvveti üretebilmesi için etki alanını artıran üst üste konumlandırılmış kademe tasarımı
  • Köprü ve çektirme, farklı çalışma durumları nedeniyle farklı olabilir.
  • Müşterilerin çalışma koşullarına göre özelleştirilmiş tasarımlar mümkündür.

hte-cok-kademeli-silindir-900-250

Etiketler#saplama gerdirme#cıvata gerdirme#hte saplama gerdirme#çok kademeli silindir#hidrolik silindir
İçerik 1147 kez listelendi

Hızlı Fiyat Teklifi

*
*

Hidrolik Saplama Gerdirmeler

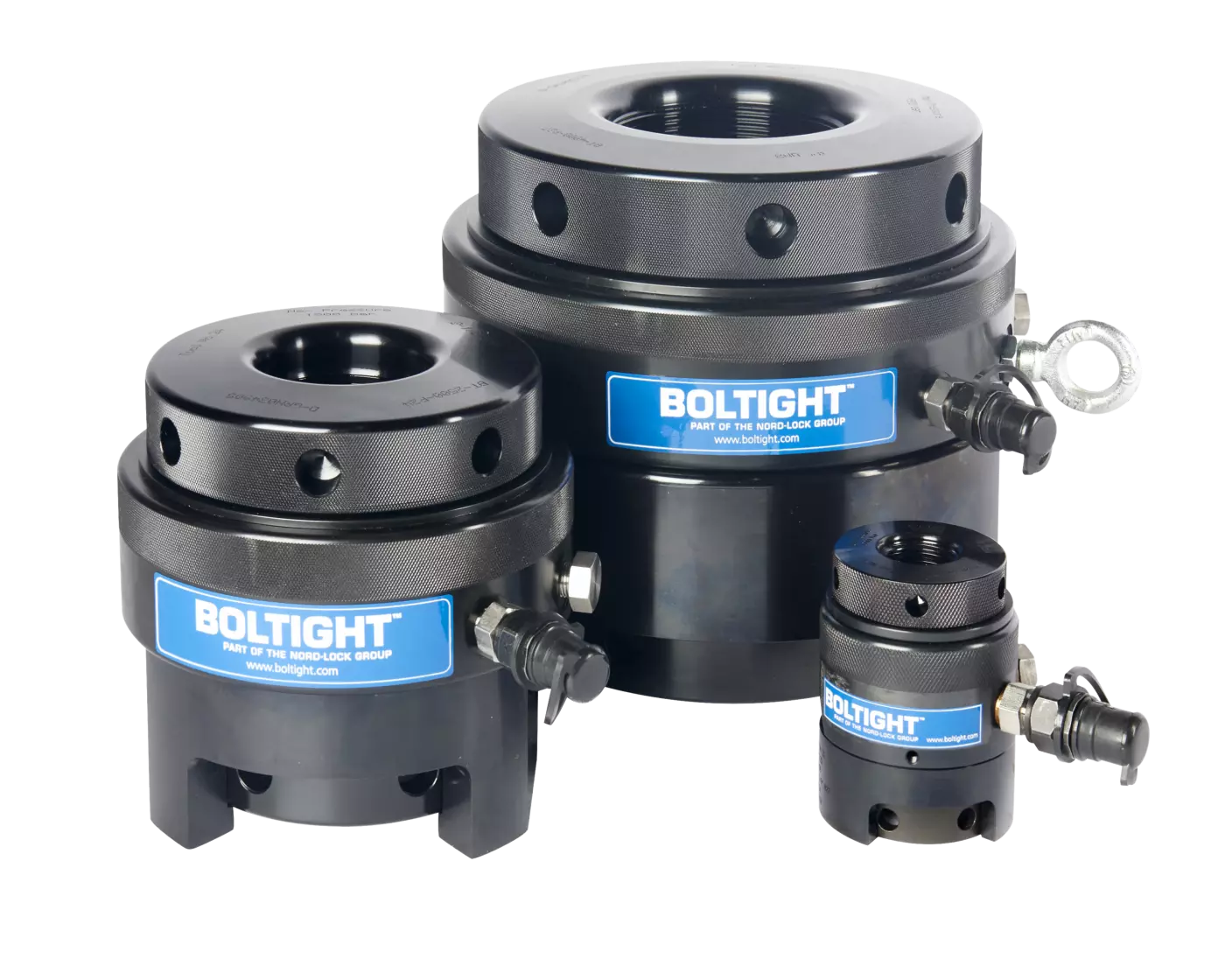

Boltight Nord-Lock Yük Dönüşlü <br/> Hidrolik Saplama Gerdirmeler <br/> <span class=orange> [ T0 - 1500 bar ] </span>
Boltight Nord-Lock Yük Dönüşlü
Hidrolik Saplama Gerdirmeler
[ T0 - 1500 bar ]

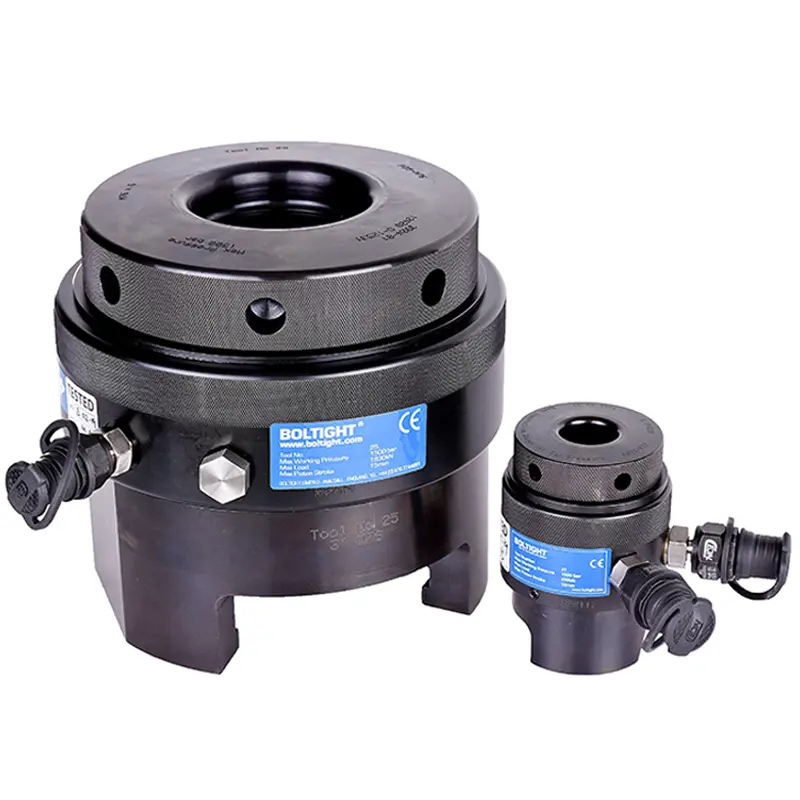

Boltight Nord-Lock Yay Dönüşlü <br/> Hidrolik Saplama Gerdirmeler <br/> <span class=orange> [ TSR+ - 1500 bar ] </span>
Boltight Nord-Lock Yay Dönüşlü
Hidrolik Saplama Gerdirmeler
[ TSR+ - 1500 bar ]

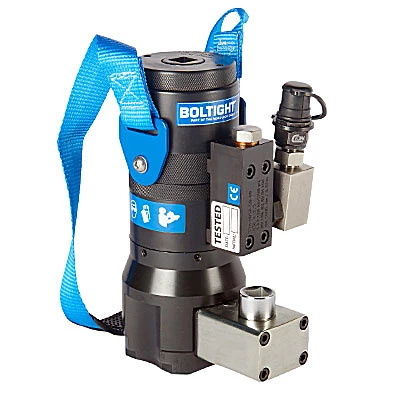

Boltight Rüzgar Türbin <br/> Civata Gerdirme Cihazları <br/> <span class=orange> [ M24~M64 - 288~2.244 k.N ] </span>
Boltight Rüzgar Türbin
Civata Gerdirme Cihazları
[ M24~M64 - 288~2.244 k.N ]

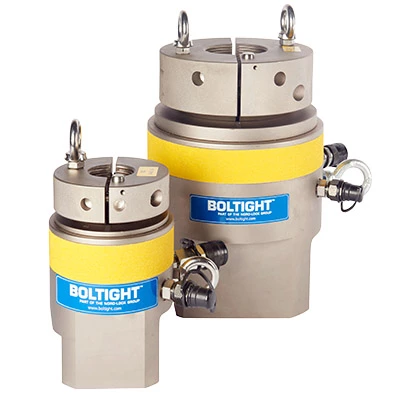

Boltight Subsea Tools <br/> Sualtı Saplama Gerdirme <br/> <span class=orange> [ M24~M90 - 361~2.562 k.N ] </span>
