Şişe Kavanoz Kapak Açma Tork Ölçüm Test Cihazı

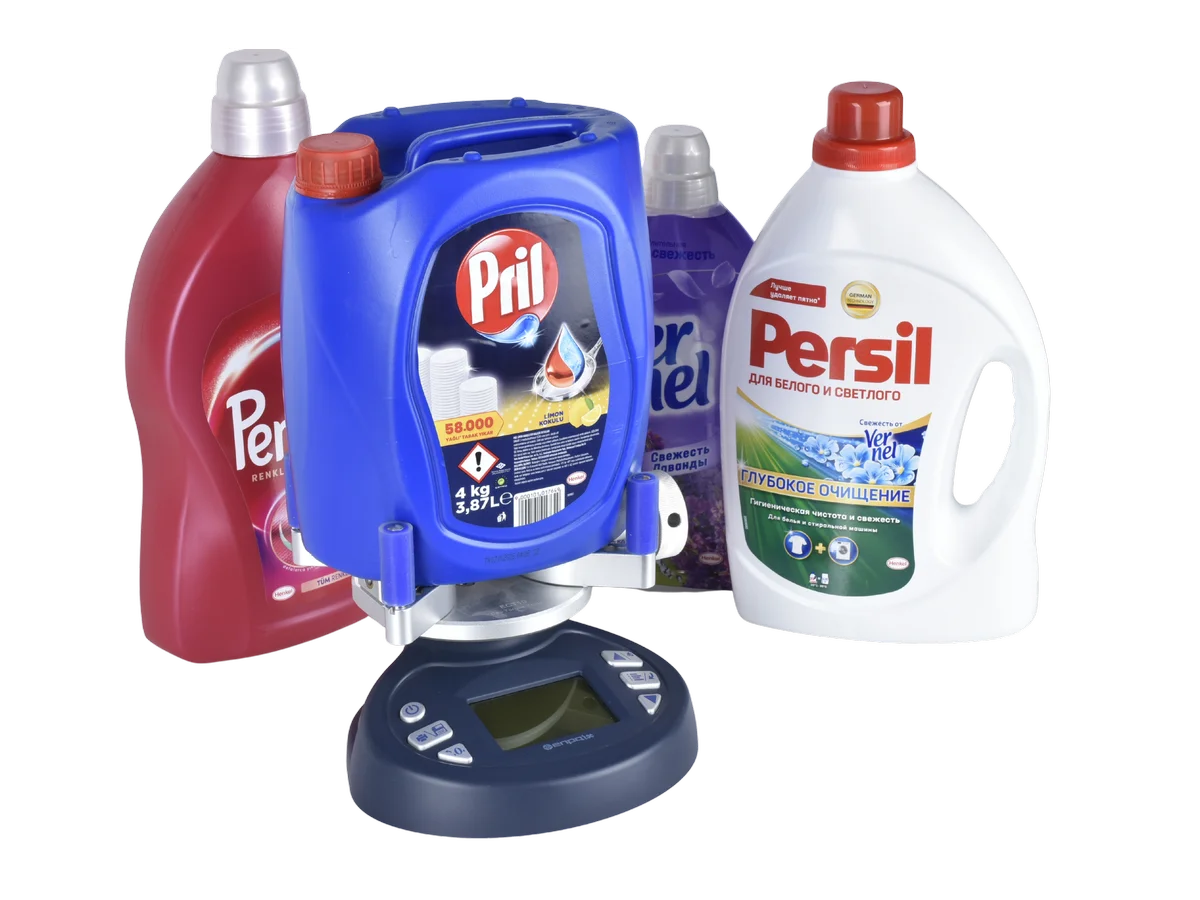

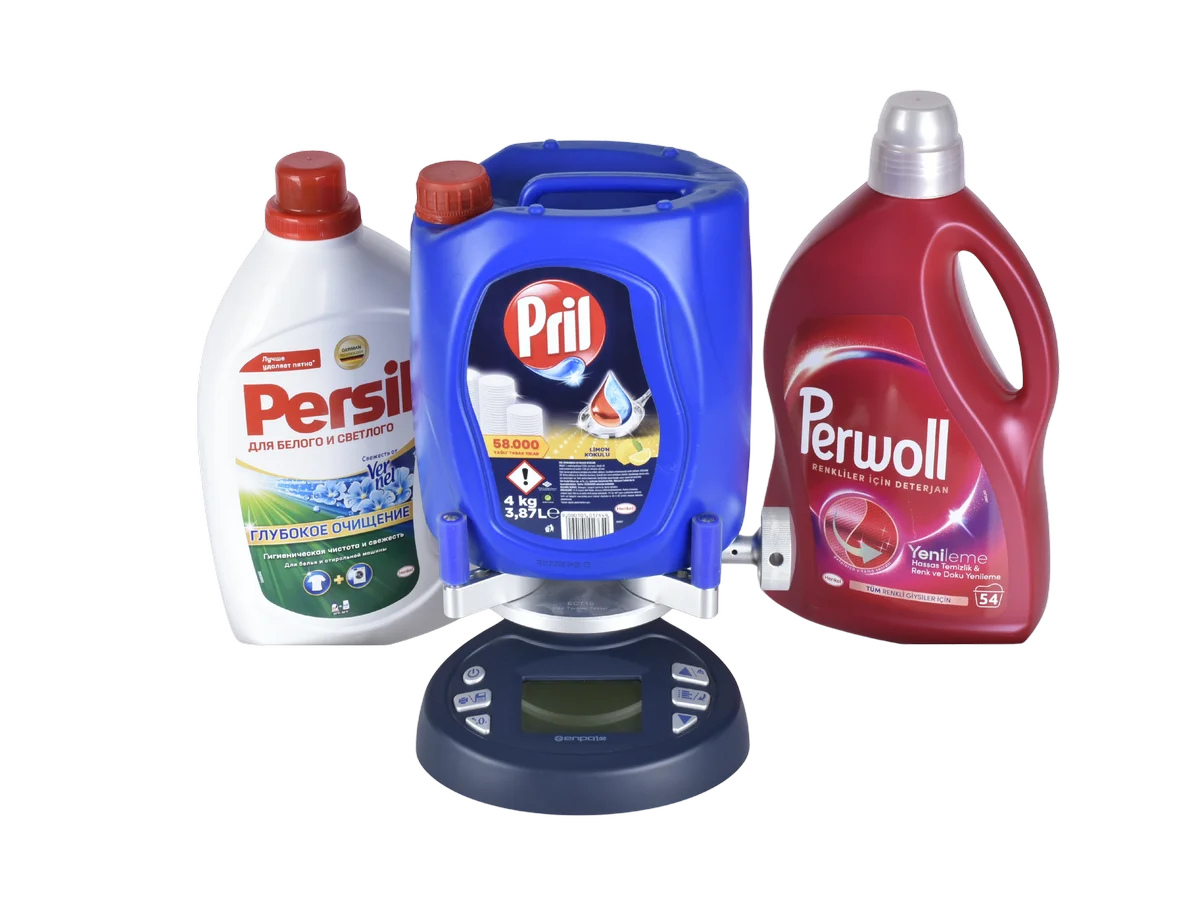

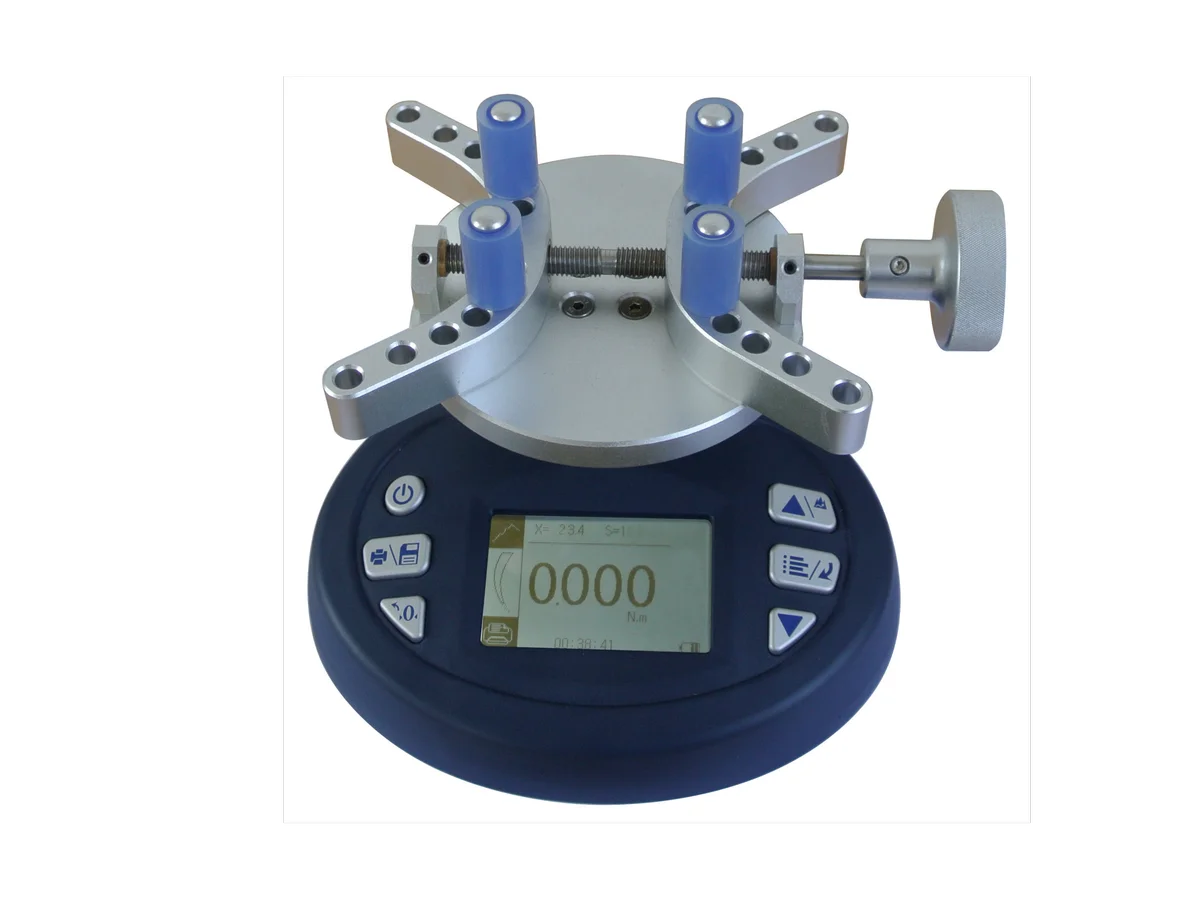

ECT serisi şişe kapaklarının açılma torkunu ölçmek üzere tasarlanmış üst sınıf yüksek hassasiyetli dijital tork test cihazıdır. Dört farklı modelde sunulan ECT serisi tork ölçüm cihazları 0.1 Nm ile 20 N.m arasında ölçüm yapmaktadır. Cihaz %0.3 hassasiyetteki ölçümü kapasitesinin %5 ile %100 arasında yapabilir. Bu cihaz şişe mengenesi çıkartılarak torklu tornavida veya torkmetrelerin ölçüm doğrulamasında kullanılabilir. Kavrama mengenesi çapı 19,5mm ile 190mm arasında yer alır. Özel tasarımlı mengene sayesinde 190mm çapına kadar olan her türlü şişe, kavanoz, teneke kutu gibi yuvarlak veya dört köşe ambalajların kapak torklarının ölçülmesinde kullanılabilir.

Teknik Bilgiler / Technical Info

Bilgisayar Bağlantısı ve Raporlama

ECT serisi tork test cihazları RS232C portundan bilgisayara bağlanabilir. Ölçüm verileri, bilgisayar ortamında işlenip, raporlanabilir. Bilgisayar ile iletişim ve verileri bilgisayarda işleme yazılımı ücretsiz olarak sunulur. Cihaz kablosuz iletişim teknolojisi ile donatılmıştır. Bu özellik sayesinde kablosuz çalışan yazıcılardan ölçüm sonuçlarının dökümleri alınabilir. Opsiyonel olarak sunulan mini yazıcı ile kablosuz bağlantı sağlar. Hızlı döküm işlemleri için kablosuz mini yazıcı tercih edilebilir.

İki Yönlü Tork Ölçümü / Aluminyum Yükleyici

ECT serisi şişe kapak test ölçüm cihazlarında kullanılan tork sensörleri hem sıkma hem de sökme (saat yönü – saatin tersi) yönünde kalibre edilmişlerdir. Bu özellik sayesinde şişe kapaklarının istenilen sıkma torku hem de sökme torku ölçülebilir.

Hassas tork ölçümleri için mekanik yükleyici kullanılabilir. Kapağın sökülmesi veya sıkılması işlemi mekanik olarak yapılabilir. Bu yöntemde şişe ve kapak mekanik yükleyiciye sabitlenir. Tork test ekipmanı döndürülmek suretiyle ölçüm yapılır. ISO6789 tork kalibrasyonu standartlı torkmetrenin koldan değil kare sürücüsünden tahrik edilmesini öngörür. Aynı sistem kapak açma tork test işleminde de kullanılabilir.

Şişe Kapağı Tork Ölçüm Sistemi Nasıl Çalışır?

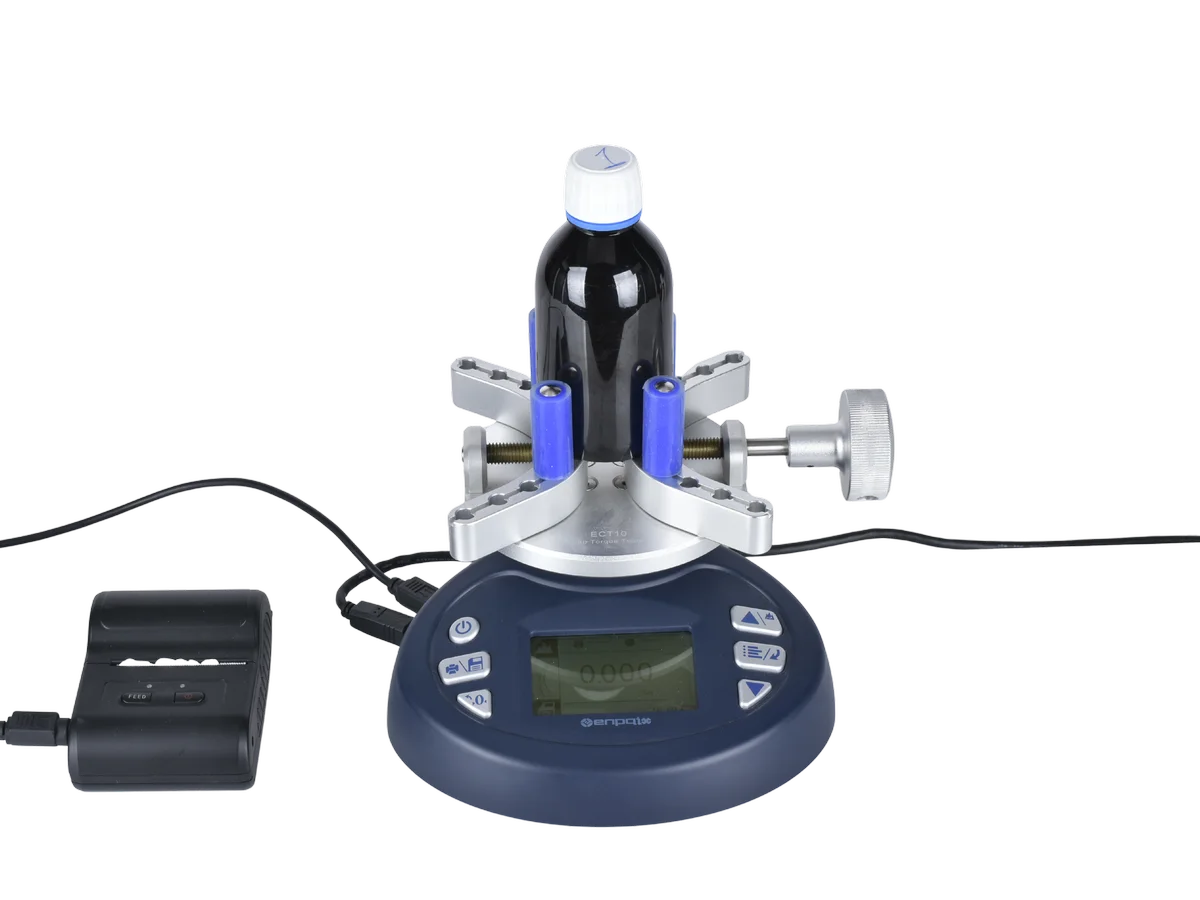

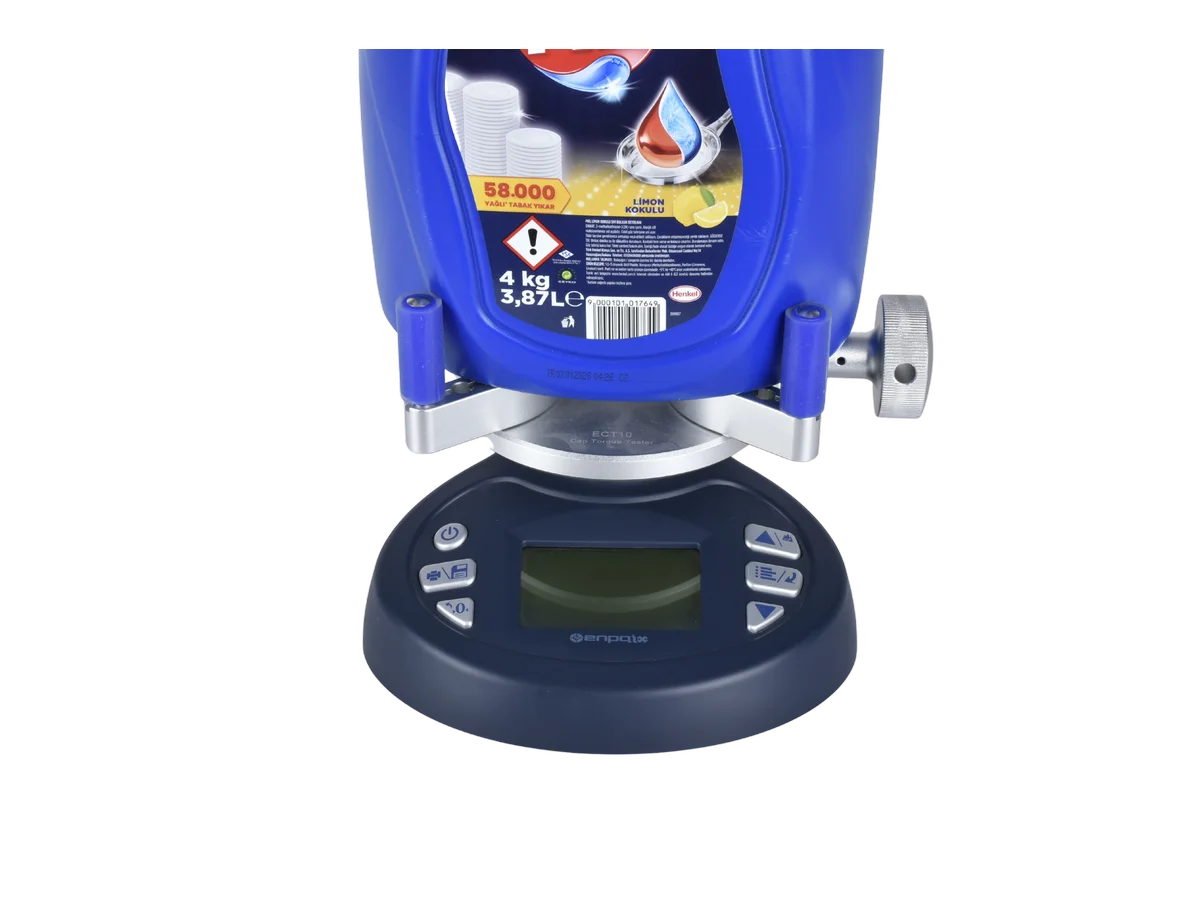

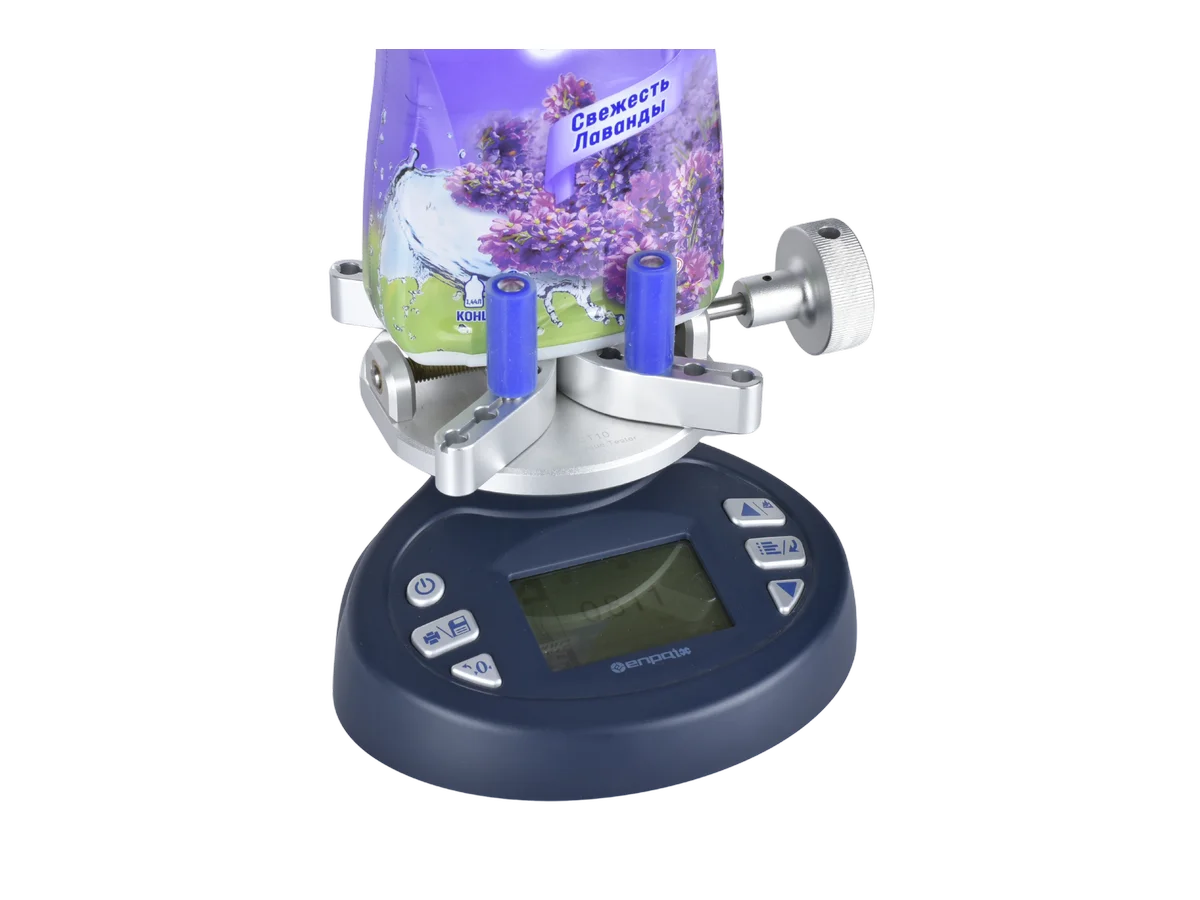

Kapak torku yapılacak olan şişe veya başka bir ambalaj, cihaz ile birlikte sevk edilen mengeneye sabitlenir. Cihaz istenilen ölçüm moduna getirilir. El ile şişe kapağı sıkılmaya başlanır. Kapak sıkılırken şişeye komple uygulanan dönme kuvveti mengene üzerinde tork sensörüne aktarılır. Dijital ekranda uygulanan tork kuvveti görüntülenir. Sıkma işlemi bırakıldığında uygulanan maksimum tork kuvvetine ait değer cihaz hafızasına kayıt olur. Yapılan işlemler PC bağlantısı ile bilgisayara aktarılır. Raporlama ve belgelendirme işlemi bilgisayarda yapılabilir.

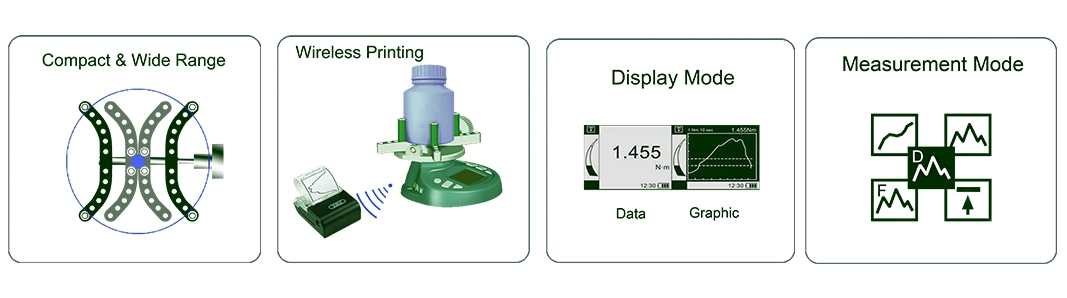

Tork Test Cihazı Fonksiyon Tuşları

Tepe Değer (Peak Mode): Ölçülen en yüksek tork değeri dijital ekranda görüntülenir ve daha yüksek bir değer ölçülene kadar ekranda sabit kalır. Ekrandaki değer, cihaz üzerindeki “0” tuşuna basılarak sıfırlanır.

 ÖnAyar(PresetMode): Tolerans limiti belirlenir. Tork ölçümü belirlenen değer aralığında dijital ekran üzerinde görüntülenir. Ölçüm sonucunun tolerans dahilinde, alt limitin altında veya üst limitin üzerinde olduğunu gösteren ilgili simge görüntülenir.

 İlk Tepe Değer (First Peak Mode): Uygulanan kuvvet sırasında cihaz, ulaşılan ilk maksimum değeri algılar. Kuvvet, bu maksimum değerden itibaren azalmaya başladığında cihaz düşüş miktarını takip eder. Değer, menü üzerinden belirlenen düşüş oranına (Drop Ratio) ulaştığında ilk tepe değeri otomatik olarak tespit edilir ve ekranda sabitlenir. Düşüş oranı, uygulamanın gereksinimine göre menü üzerinden ayarlanabilir.

 Otomatik Tepe Değer (Auto Peak Mode) : Bu modda tepe değer kaydı, menüde belirlenen zaman aralığına göre otomatik olarak güncellenir.

 Otomatik İlk Tepe Değer (Auto First Peak) : İlk tepe değer kaydı, menüde belirlenen zaman aralığına göre otomatik olarak güncellenir.

Sıfırlama (Zeroing Mode): Takip Modunda (Track Mode) dara değerini kaldırmak ve tork ölçüm cihazını sıfırlamak için Zero (Sıfır) tuşuna basın.

Sevkiyat İçeriği:

• Tork test cihazı
• Şişe tutma mengenesi
• Üniversal şarz adaptörü
• USB ve yazıcı kablosu
• Kalibrasyon belgesi
• Kullanım kılavuzu

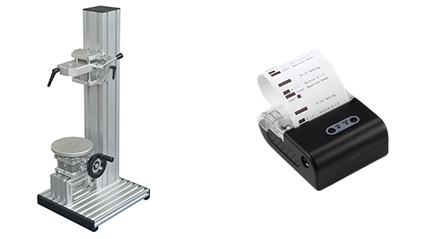

Opsiyonel Aksesuarlar:

• Kablosuz Yazıcı
• Mekanik Yükleyici

Alternatif Şişe Kapağı Tork Ölçüm Modelleri

ECT5
[0.25 - 5.0 N.m]

ECT10
[0.25 - 5.0 N.m]

ECT20
[0.25 - 5.0 N.m]
