Civata Test Cihazı
Bolt-Tension Calibrator
±%1

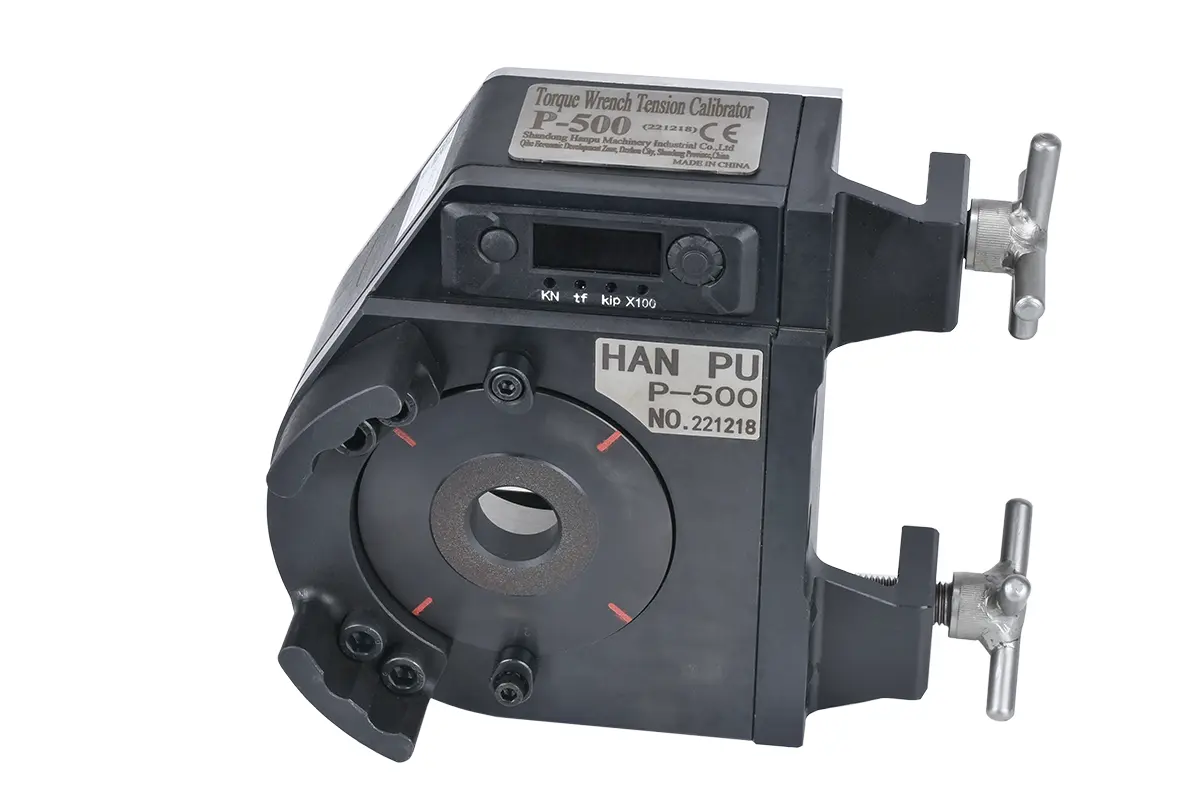

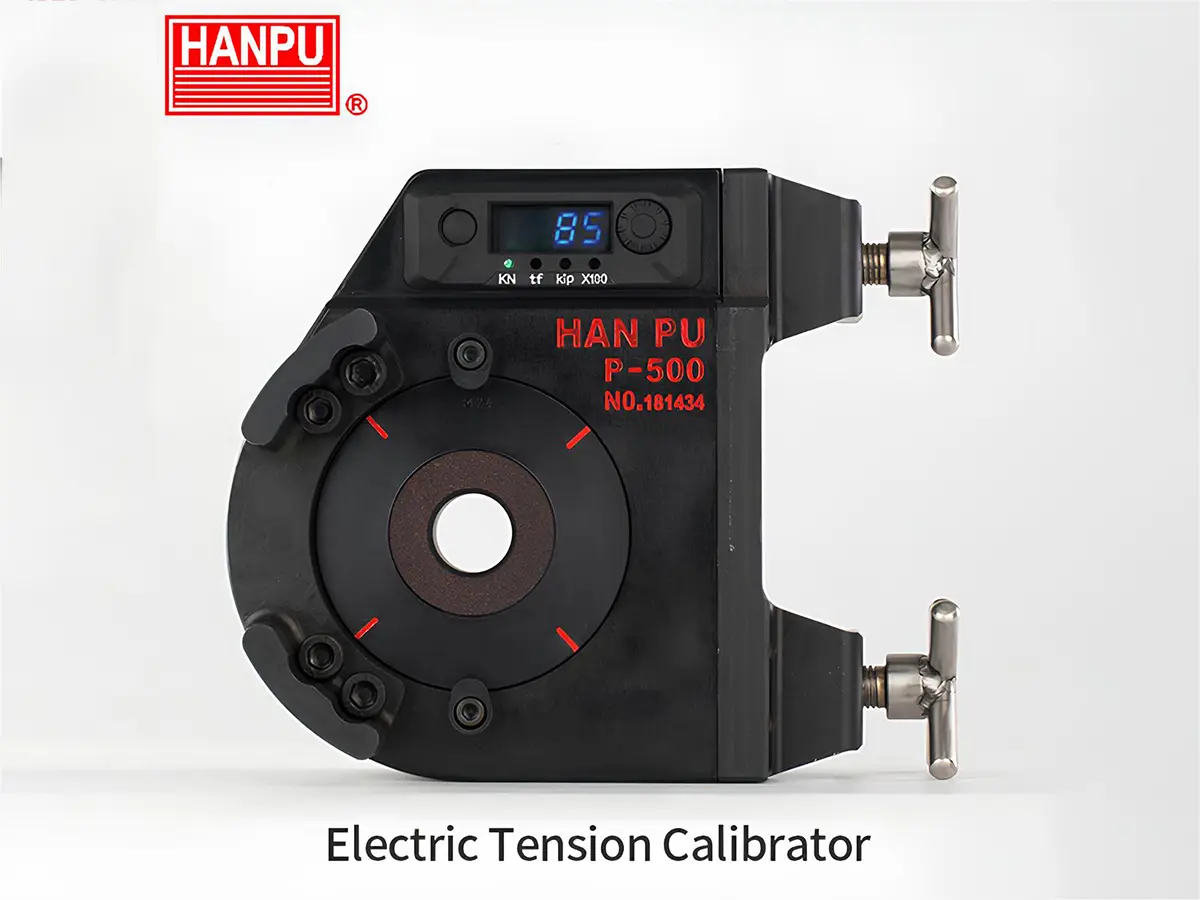

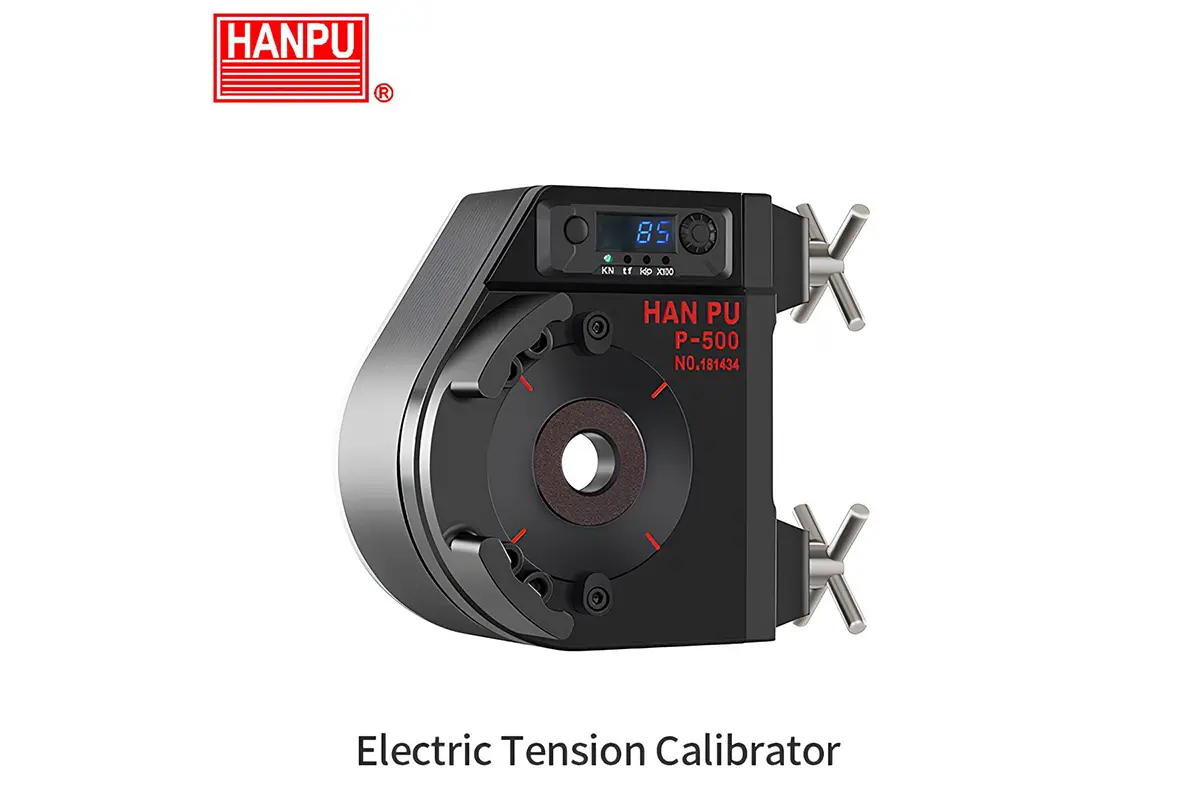

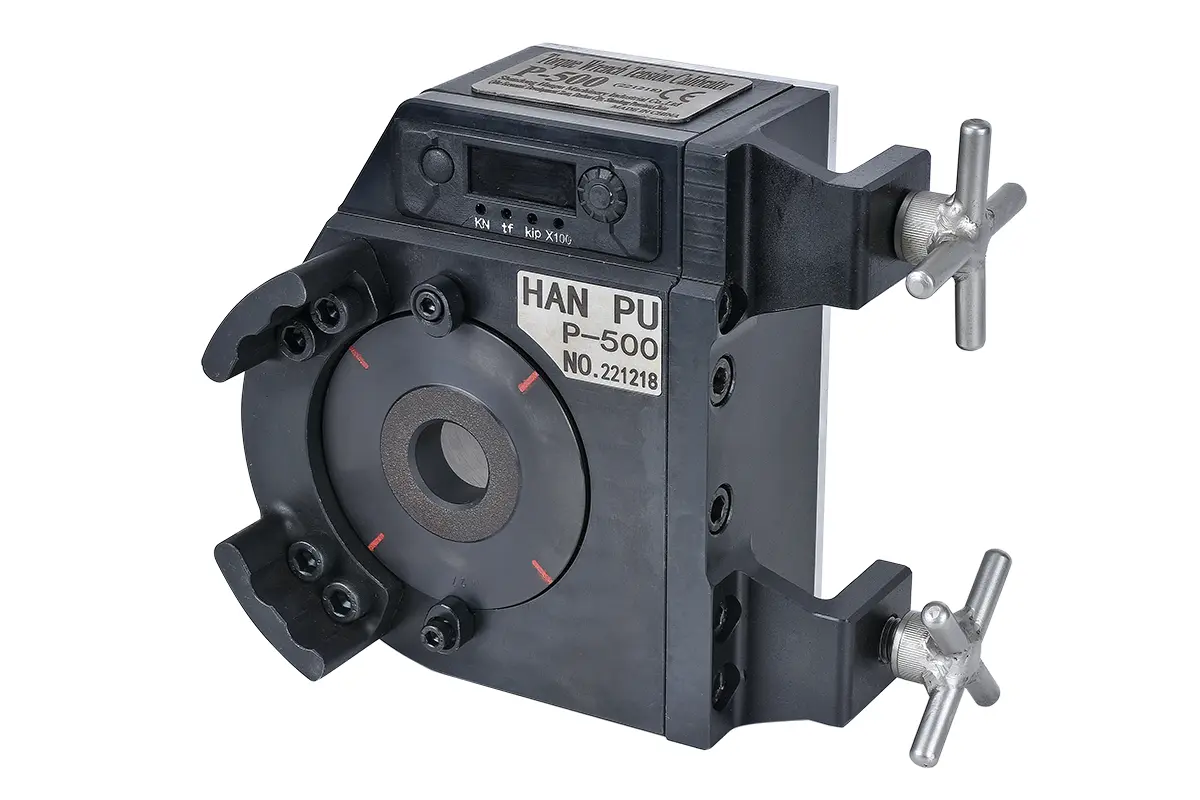

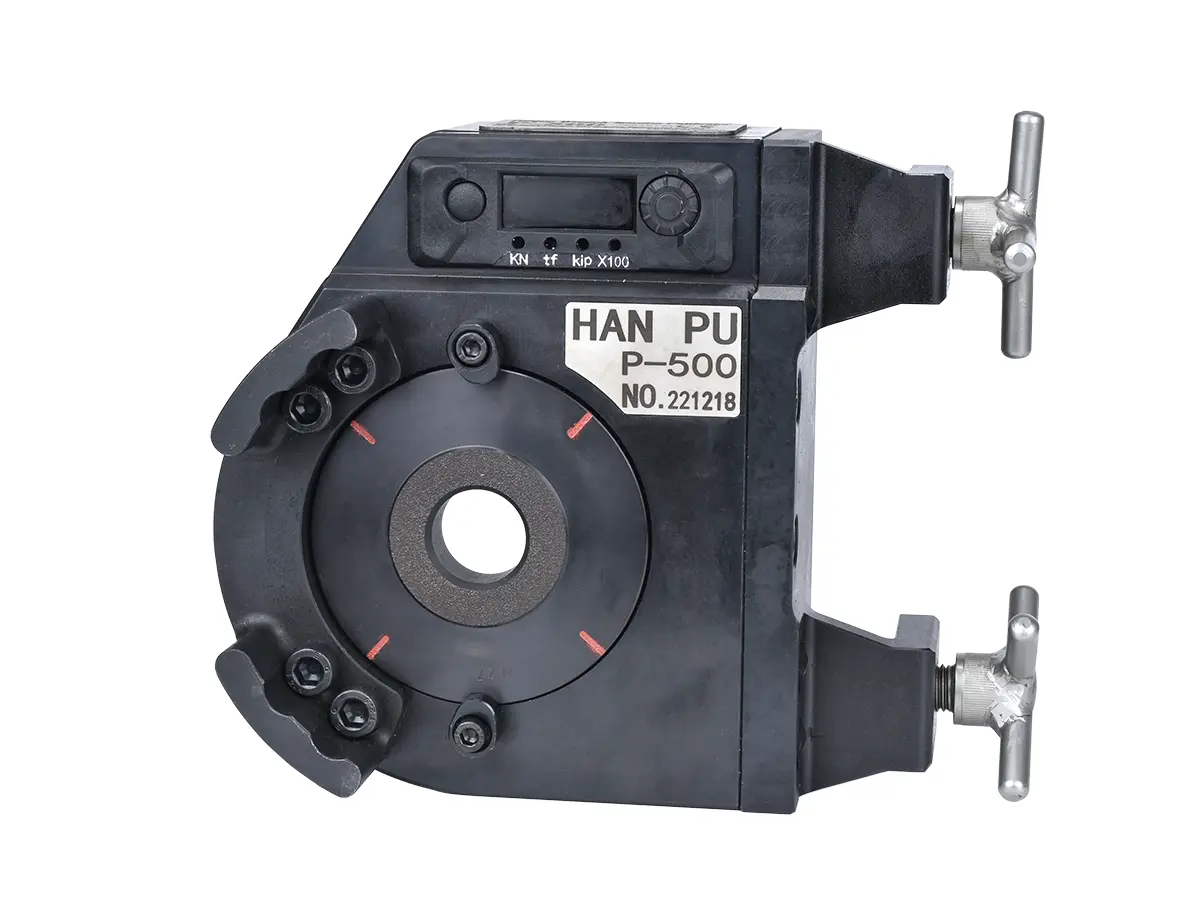

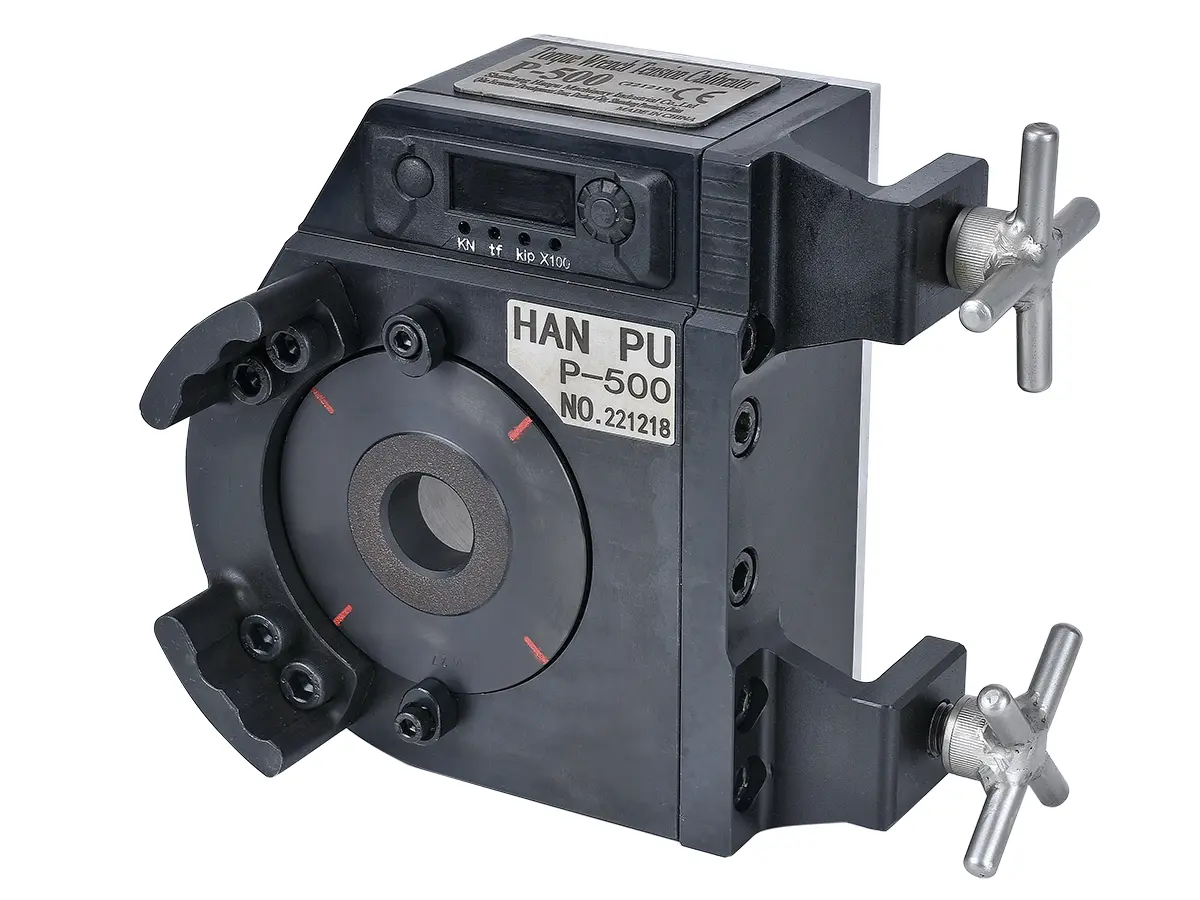

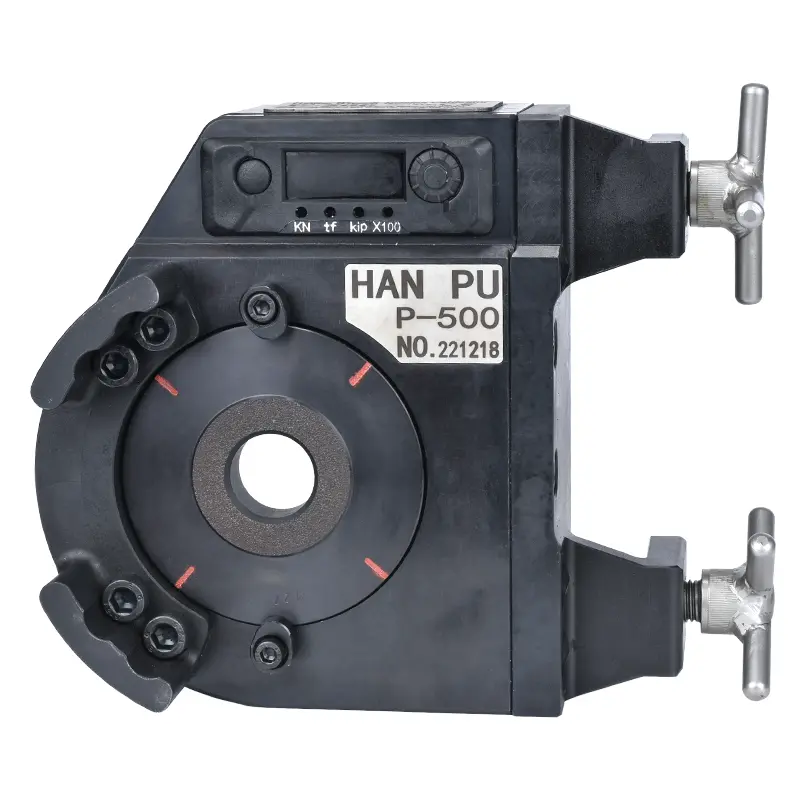

Civata Gerilim Kalibratörü
Hanpu P500
[500 kN - M16 - M30]
- Model Kodu P500
- Kapasite 500 kN
- Ölçüm Hassasiyeti: ±%2
- Dijital göstergeli ekran
- Ölçüm birimi k.N - tf - kip
- Elektronik yük hücresi ile çalışır
- Uygun Metri̇k Civata Ölçüleri:
- M16, M20, M22, M24, M27, M30
- İnç Ölçüler (Imperial):
- 5/8″, 3/4″, 7/8″, 1″, 1-1/8″, 1-1/4″
- Taşınabilir, saha şantiye kullanıma uygun
- Kalibrasyon sertifikası ile birlikte sevk edilir
Saplama Gerilme Kuvvet Ölçümü - Bolt Tensioner Calibrator ±%2
İki ya da daha çok parçayı birleştirmek için saplamalarda oluşturulan gerilim, civatalı bağlantıların güvenliği, dayanıklılığı ve performansı için kritik öneme sahiptir. P500 Saplama Gerilim Kalibratörü, montaj sırasında saplamaya uygulanan gerçek gerilimi kN cinsinden ölçerek, kaç N.m ile söz konusu gerilme kuvvetine ulaşabileceğimiz konusunda bilgi verir.
P500 hem atölye hem de saha, şantiye kullanımına uygun olarak tasarlanmıştır. P500 çelik projelerde saplamaların belirlenen kN cinsinden gerilim kuvvetine kaç N.m tork uygulanarak elde edileceğini tespit eder. Genel olarak tork, saplamalarda belli oranda birleştirme kuvveti sağlayan gerilim yaratmak için kullanılır. Çanakkale Köprüsü, İstanbul Havalimanı gibi projelerde uygulanacak gerilim kuvveti kN olarak belirtilir. Bu değere kaç N.m tork uygulanarak ulaşılabileceği P500 bolt tension calibrator cihazının işidir.
Model | Gerilim Aralığı | Ölçüm Hassasiyeti | Ağırlık | Ayarlanabilir Cıvata Çapı | |||
# | kN | ±% | kg | Inch | Metric | ||
P500 | 0 - 500 | 2 | 11 | (5/8”) (3/4”) (7/8”) |
(1”) (1-1/8”) (1-1/4”) |
M16 M20 M22 |
M24 M27 M30 |

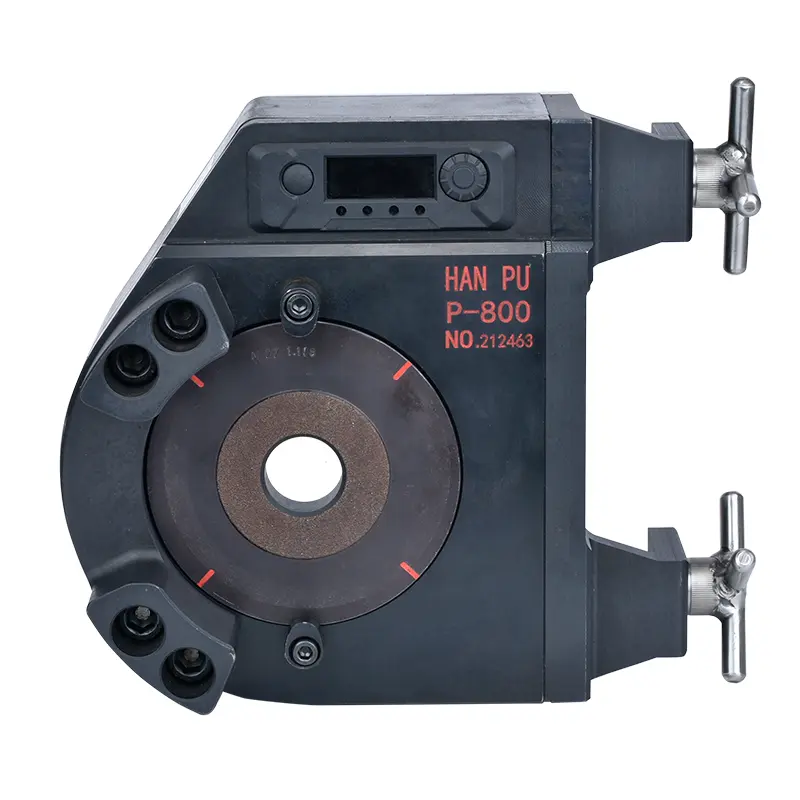

P800 | 0 - 800 | 2 | 15 | (5/8”) (3/4”) (7/8”) (1”) |
(1-1/8”) (1-1/4”) (1-3/8”) (1-1/2”) |
M16 M20 M22 M24 |
M27 M30 M33 M36 |
Civata Gerilim Kalibratörü Nedir?
Civata gerilim kalibratörü, bir bağlantı elemanına tork uygulanırken ortaya çıkan sıkma kuvvetini (gerilim) doğrudan ölçen bir cihazdır. Gerçek bağlantı koşullarını simüle ederek, uygulanan torkun cıvatada istenen ön yükü sağlayıp sağlamadığını doğrulamanıza olanak tanır.
Başlıca Avantajları Şunlardır.
- Hassas Ölçüm: Torku değil, doğrudan saplamaya uygulanan gerçek gerilimini ölçer.
- Alet Kalibrasyonu: Projede belirlenen öngerme kuvveti elektrikli, akülü, hidrolik, mekanik tork artırıcı veya pnömatik tork anahtarlarıyla sağlanır.
- Kalite Güvencesi: Tüm civataların teknik şartnamelere uygun sıkıldığından emin olmanızı sağlar.
- Kullanıcı Dostu: P500 bolt tension calibrator cihazının kullanımı basittir. Cihaza yerleştirilen saplamaya uygulanan tork dijital ekranda kN olarak gösterilir.
Uygulama Alanları
P500 Civata gerilim kalibratörleri genel olarak aşağıda belirtilen alanlarda kullanılır.
- Çelik konstrüksiyonlar
- Ağır makine montajları
- Köprü ve altyapı projeleri
- Rüzgar türbini ve enerji sistemleri
- Havacılık ve endüstriyel bakım
Neden Önemlidir?
Civata gerilimi ölçümü, cıvata kaynaklı arızaları en aza indirir, sektörel standartlara uyumu sağlar ve kalite kontrol süreçlerini güçlendirir. İster bir tork yöntemini doğruluyor olun, ister bir sıkma prosedürü geliştiriyor olun; doğru gerilim ölçümü hayati öneme sahiptir.
