Analog Manometreler
[0,85 - 5.000 Bar]

• Ölçüm aralığı 0….700 Bar
• Doğruluk ø100-ø160 ±% 1.0 FS
• G1/4” G1/2” -  1/4”NPT - 1/2”NPT
• Tek veya çift birimli gösterge bar/psi
• Diğer bağlantı dişleri opsiyoneldir
• Alt veya arka bağlantı seçenekli
• Yağ veya su kullanımına uygun
• Paslanmaz çelik gövde SS 316L
• Alüminyum kadran, emniyet camlı
• Gliserin dolgulu veya kuru tip
• Menşei Hollanda, marka Stiko

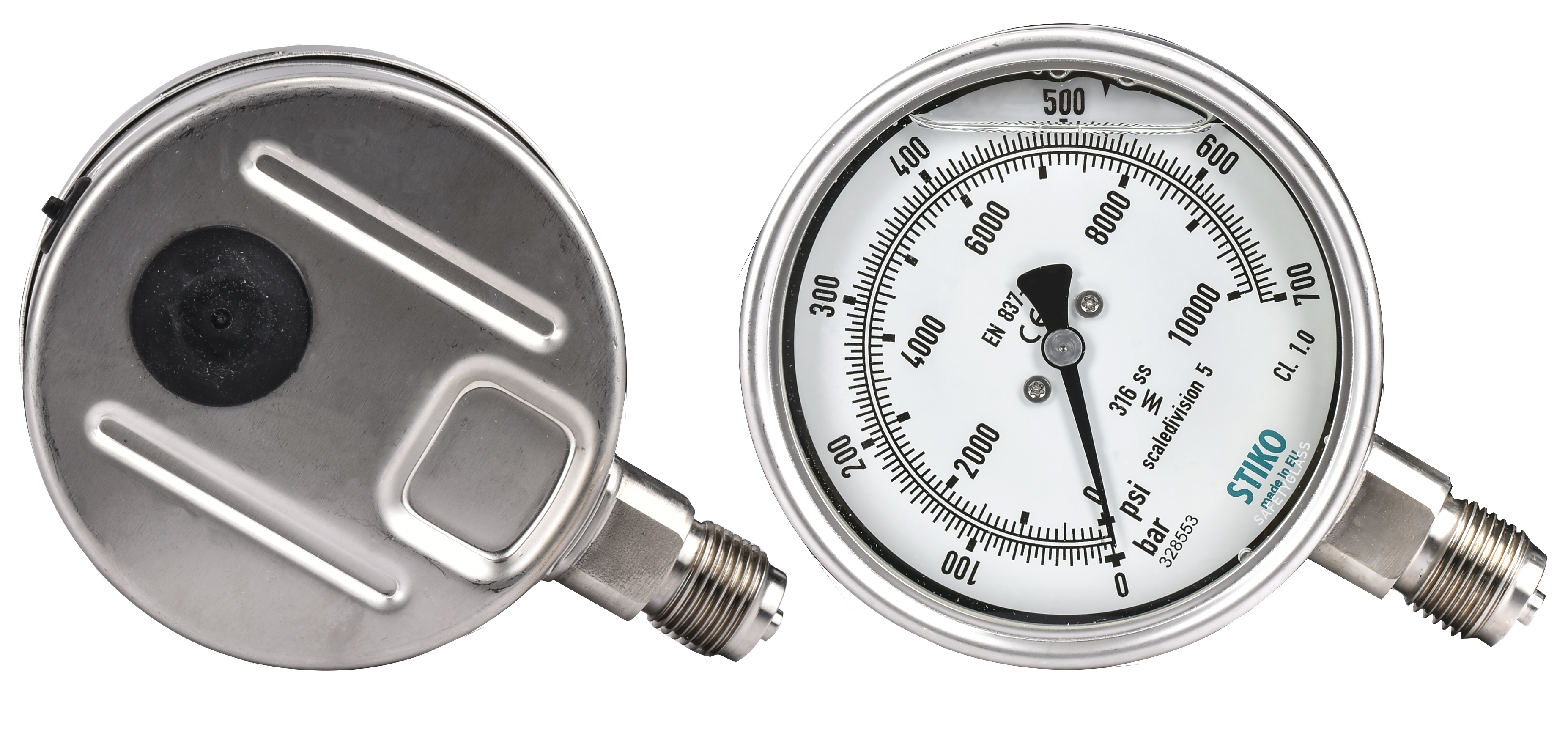

Stiko 700 Bar Analog Manometre

Stiko manometreler, hem düşük hem de ekstra yüksek basınç uygulamalarında kullanılmak üzere tasarlanmıştır. Akışkan olarak yağ veya su kullanımına uygundur. Bu seride 7000 bara kadar ölçüm yapabilen analog manometreler bulunmaktadır. 700 bar yüksek basınç manometreleri genel olarak test ekipmanlarının imalatında, yüksek basınçlı hidrolik el aletlerinde, hidrolik pompalarda ve tork ekipmanlarında kullanılır.

Yüksek Ölçüm Hassasiyeti – KL 1.0 / Class 1 (%1 FS)

Stiko manometreler Ø63, Ø100 ve Ø160 mm çap seçenekleriyle; standart olarak G1/4”, G1/2”, 1/4” NPT ve 1/2” NPT bağlantı dişleriyle sunulur. M16×1,5 ve 9/16” UNF bağlantı seçenekleri ise opsiyoneldir. Ø100 ve Ø160 mm çapındaki manometrelerin doğruluk sınıfı ise KL 1.0 (%1 FS) olarak belirtilmiştir.

Maksimum Güvenlik

Stiko manometreler, iş sağlığı ve güvenliği kriterleri göz önünde bulundurularak tasarlanmıştır. En önemli güvenlik özelliklerinden biri, manometrelerde kullanılan lamine emniyet camıdır. Olası bir basınç kaynaklı arıza durumunda, basınçlı akışkanın arka tarafa yönlendirilmesini sağlayan güvenlik tasarımı, ön tarafta bulunan operatörün yaralanma riskini azaltmaya yardımcı olur.Stiko manometreler, yüksek kaliteli paslanmaz çelik ve nikel bazlı alaşımların kullanılması sayesinde yüksek basınç döngüsü dayanımı ve uzun servis ömrü sunar.

Kullanım Basıncı Sınırları

• Sabit basınçlı uygulamalarda maksimum kapasitenin %75'i
• Dalgalı basınçlı uygulamalarda maksimum kapasitenin %60'ı
• Kısa süreli sabit basınç uygulamalarında maksimum kapasitenin %100'ü

İzin Verilen Çalışma Sıcaklıkları

• Depolama sıcaklığı: -40 … +60 °C
• Dolgusuz manometrelerde maksimum akışkan sıcaklığı: +200 °C
• Gliserin veya silikon yağı dolgulu manometrelerde maksimum akışkan sıcaklığı: +100 °C
• Sıcaklığın Ölçüm Doğruluğuna Etkisi
• Class 1 doğruluk sınıfı için referans ortam ve akışkan sıcaklığı +20 °C olarak kabul edilir. Bu sıcaklıktan sapmalar, ölçüm doğruluğunu etkileyebilir. Sıcaklık kaynaklı ölçüm sapması, tam skala değeri üzerinden değerlendirilir.

Uygulama Alanları

• Yağ veya su kullanılan sıvı akışkan sistemleri
• Test ekipmanları ve patlatma test cihazları
• Yüksek basınçlı su jeti uygulamaları
• Yüksek basınçlı temizlik sistemleri
• Ultra yüksek basınç üretim ve test uygulamaları
