CEJN Hidrolik Kaplinler

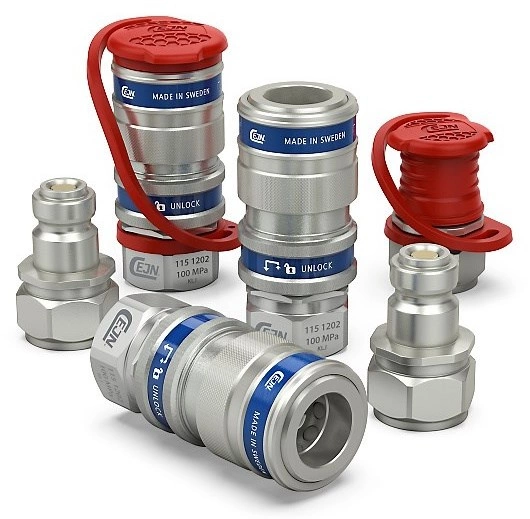

Cejn 115 Serisi
Hidrolik Bilyalı Kaplinler
[1000 Bar]

Ürün Tanımı	CEJN 115 Serisi
Çalışma Basıncı	1000 Bar - 100 Mpa
Patlama Basıncı	2600 Bar - 260 MPa
Kaplin Delik Çapı	2.5 mm (3/32")
Yağ Akış Kapasitesi	6.0 Litre / Dakika (40 barda)
Bağlantı Vida Dişleri	1/8", 1/4" - 3/8" NPT veya BSP
Çalışma Isı Aralığı	-30C° +100 C°
Birleştirme Tipi	Bilyalı geçmeli - Bilyalı kilitlemeli
Basınç Güvenliği	60° konik metal yüzey teması
Kaplin Malzemesi	Isıl işlemli çinko krom alaşımlı çelik
Yüzey Kaplaması	Galvaniz

CEJN 1000 Bar / 100 MPa Bilyalı Kilitlemeli Birleştirme Kaplin Özellikleri

Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır.
Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar
Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz
Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur
Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir
Çalışma ortamının güvenlik şartlarına göre extra güvenlik halkalı kaplinler mevcuttur

115govde1--1-

Model No	Bağlantı Özellikleri			Özellik	Boy	Çap	Anahar Ağzı	Sıkma Torku	Sızdırmazlık
CEJN	Inch	Diş Tipi	Cinsi	**	mm	mm	mm	Nm	Yöntemi
10 115 1102	Rc 1/4"	Dişi Girişli	Gövde / Body	Emniyet Kilitli	60.4	28	24	50-60	*
10 115 1202	G 1/4"	Dişi Girişli	Gövde / Body	Emniyet Kilitli	61.3	28	24	40-50	CMS
10 115 1204	G 3/8"	Dişi Girişli	Gövde / Body	Emniyet Kilitli	63.3	28	24	70-80	T3
10 115 1401	1/8" NPT	Dişi Girişli	Gövde / Body	Emniyet Kilitli	53.8	28	24	40-50	*
10 115 1402	1/4" NPT	Dişi Girişli	Gövde / Body	Emniyet Kilitli	60.4	28	24	50-60	*
10 115 1404	3/8" NPT	Dişi Girişli	Gövde / Body	Emniyet Kilitli	60.3	28	24	70-80	*
10 115 1452	1/4" NPT	Erkek Girişli	Gövde / Body	Emniyet Kilitli	72.3	28	24	50-60	*
10 115 1454	3/8" NPT	Erkek Girişli	Gövde / Body	Emniyet Kilitli	72.8	28	24	70-80	*

Model No	Bağlantı Özellikleri			Özellik	Boy	Çap	Anahar Ağzı	Sıkma Torku	Sızdırmazlık
CEJN	Inch	Diş Tipi	Cinsi	**	mm	mm	mm	Nm	Yöntemi
10 115 1104	Rc 3/8"	Dişi Girişli	Gövde / Body	Standart	60,8	28	24	70-80	*
10 115 1201	G 1/8"	Dişi Girişli	Gövde / Body	Standart	53,8	28	24	40-50	T1
10 115 1252	G 1/4"	Erkek Girişli	Gövde / Body	Standart	51,3	28	24	40-50	T2
10 115 1254	G 3/8"	Erkek Girişli	Gövde / Body	Standart	60,8	28	24	70-80	T3

1female115

1000 Bar Dişi Girişli Kaplin Uçları

Model No	Bağlantı Özellikleri			Özellik	Boy	Çap	Anahar Ağzı	Sıkma Torku	Sızdırmazlık
CEJN	Inch	Diş Tipi	Cinsi	**	mm	mm	mm	Nm	Yöntemi
10 115 6102	Rc 1/4"	Dişi Girişli	Uç / Nippel	Standart	36,7	25,4	22	30-40	*
10 115 6104	Rc 3/8"	Dişi Girişli	Uç / Nippel	Standart	38	27,7	24	40-50	*
10 115 6201	G 1/8"	Dişi Girişli	Uç / Nippel	Standart	33,3	19,6	17	40-50	T1
10 115 6202	G 1/4"	Dişi Girişli	Uç / Nippel	Standart	38	25,4	22	40-50	CMS
10 115 6204	G 3/8"	Dişi Girişli	Uç / Nippel	Standart	39,5	27,7	24	70-80	T3
10 115 6401	1/8" NPT	Dişi Girişli	Uç / Nippel	Standart	33,3	19,6	17	20-25	*
10 115 6402	1/4" NPT	Dişi Girişli	Uç / Nippel	Standart	35,7	25,4	22	30-40	*
10 115 6404	3/8" NPT	Dişi Girişli	Uç / Nippel	Standart	37	27,7	24	40-50	*

115govde1--2-

1000 Bar Erkek Girişli Kaplin Uçları

Model No	Bağlantı Özellikleri			Özellik	Boy	Çap	Anahar Ağzı	Sıkma Torku	Sızdırmazlık
CEJN	Inch	Diş Tipi	Cinsi	**	mm	mm	mm	Nm	Yöntemi
10 115 6152	R 1/4"	Erkek Girişli	Uç / Nippel	Standart	62,5	25,4	22	50-60	*
10 115 6154	R 3/8"	Erkek Girişli	Uç / Nippel	Standart	63	25,4	22	70-80	*
10 115 6212	G 1/4"	Erkek Girişli	Uç / Nippel	Standart	50,3	25,4	22	40-50	T2
10 115 6254	G 3/8"	Erkek Girişli	Uç / Nippel	Standart	62	25,4	22	70-80	T3
10 115 6451	1/8" NPT	Erkek Girişli	Uç / Nippel	Standart	50,8	19,6	17	40-50	*
10 115 6452	1/4" NPT	Erkek Girişli	Uç / Nippel	Standart	61,5	25,4	22	50-60	*
10 115 6454	3/8" NPT	Erkek Girişli	Uç / Nippel	Standart	62,1	25,4	22	70-80	*
10 115 6272	G 1/4"	Erkek Girişli	Uç / Nippel	Standart	52	25,4	22	40-50	T2

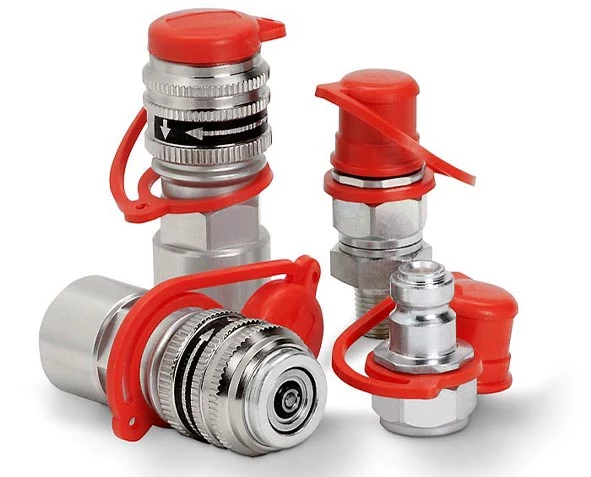

Standart ve Düz Alın Seçenekli Hidrolik Kaplinler

Cejn 115 serisi 1000 bar hidrolik birleştirme kaplinleri hem standart hem de düz alın olarak sunulmaktadır. Çalışma sırasında istemsiz olarak erkek ve dişi kaplinin birbirinden ayrılmasını önleyen kilit mekanizmalı kaplinler de ürün proğramında mevcuttur. Müşteri kullanım durumuna göre seçimini standart veya kilit mekanizmalı olarak yapabilir.

Çevre Dostu Bağlantı Elemanları

Cejn hızlı birleştirme kaplinleri çevre dostudur. Cejn markasının bütün modellerinde uygulanan özel teknoloji sayesinde hortum bağlantılarında birleştirme ve ayırma sırasında yağ damlamaz. Çevreye zarar vermez.Cejn kaplinleri, plastik toz kapaklarıyla sevk edilir. Plastik koruyucu kapaklar kaplinleri, yağ kanallarına ulaşması muhtemel toz ve partiküllerden korur. Bu koruma kaplinlerin daha verimli ve uzun ömürlü olmasını sağlar.Aluminyumdan mamül toz kapakları opsiyonel olarak sunulur

Uygulama Alanları

Hidrolik tork anahtarı hortum bağlantılar
Hidrolik saplama gerdirme sistem bağlantıları
Test ekipmanları bağlantı elemanları
Arama kurtam ekipmanları hortum bağlantıları
Hidrolik kriko sistemleri hortum bağlantıları
Rulman, kasnak çektirme sistemleri hidrolik bağlantılar

CMS : CEJN standardı 120° konik bağlantı metal-metal yüzey temas sızdırmazlık sistemi

T1 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0061)

T2 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0062)

T3 : Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0064)

T4 : Yüksek basınç Kauçuk metal sızdırmazlık pulu (Cejn sipariş No: 19 950 0083)

W : Bakır pul (Cejn sipariş No: 09 950 4600)
